图文详解管道支架制作安装标准

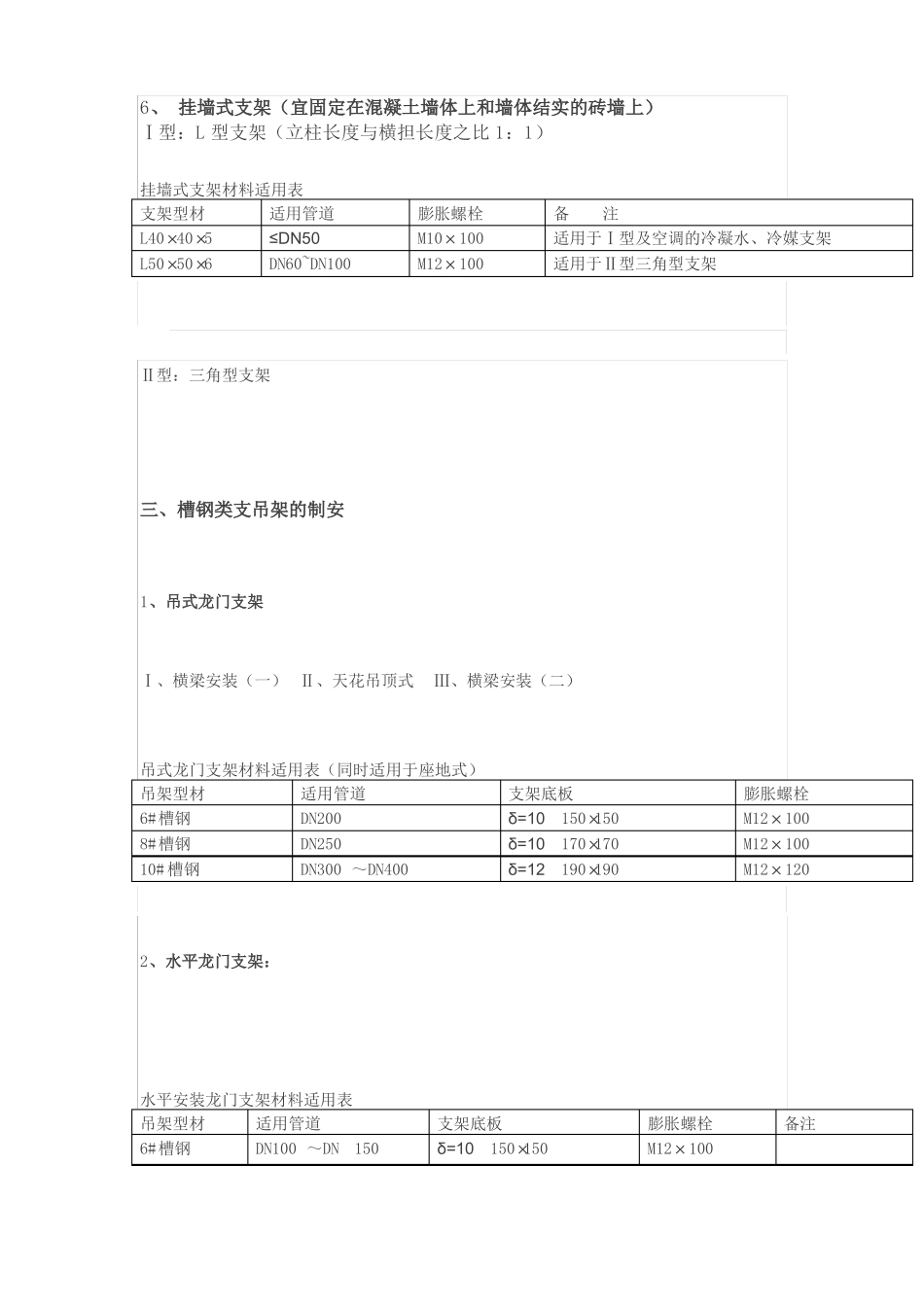

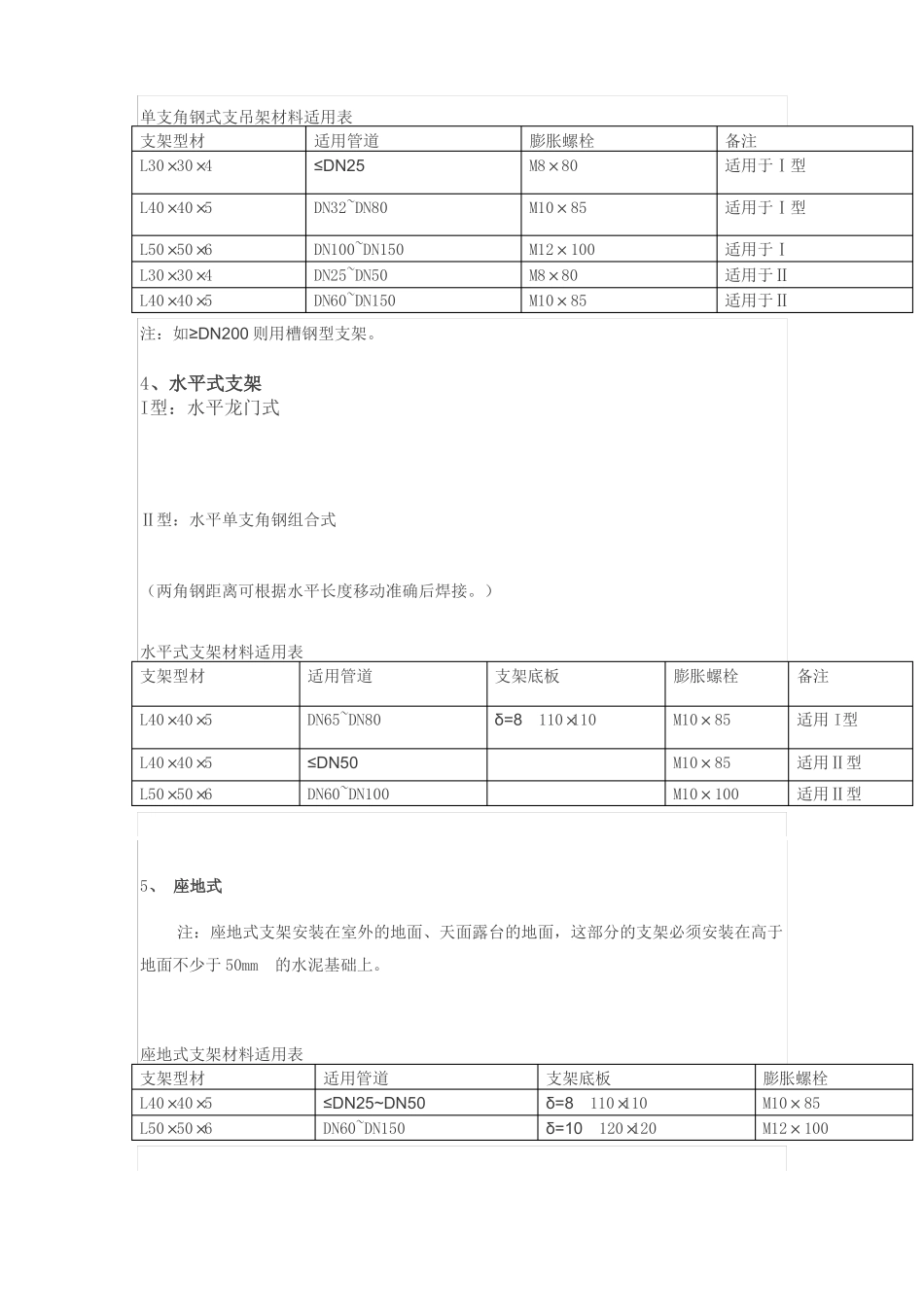

图文详解管道支架制作安装标准一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。二、 角钢类支吊架的制安1、 倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道L30×30×4L40×40×5≤DN25DN32~DN50倒吊钢板δ=6 100×100δ=8 110×110膨胀螺栓M8×80M10×852、龙门式龙门式支吊架材料适用表支架型材适用管道L30×30×4L40×40×5≤DN25~DN40DN50~DN150倒吊钢板δ=6 100×100δ=8 110×110膨胀螺栓M8×80M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道L30×30×4L40×40×5L50×50×6L30×30×4L40×40×5≤DN25DN32~DN80DN100~DN150DN25~DN50DN60~DN150膨胀螺栓M8×80M10×85M12×100M8×80M10×85备注适用于Ⅰ型适用于Ⅰ型适用于Ⅰ适用于Ⅱ适用于Ⅱ注：如≥DN200 则用槽钢型支架。4、水平式支架I型：水平龙门式Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。）水平式支架材料适用表支架型材适用管道L40×40×5L40×40×5L50×50×6DN65~DN80≤DN50DN60~DN100支架底板δ=8 110×110膨胀螺栓M10×85M10×85M10×100备注适用 I型适用Ⅱ型适用Ⅱ型5、 座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于 50mm的水泥基础上。座地式支架材料适用表支架型材适用管道L40×40×5L50×50×6≤DN25~DN50DN60~DN150支架底板δ=8 110×110δ=10 120×120膨胀螺栓M10×85M12×1006、 挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上）Ⅰ型：L 型支架（立柱长度与横担长度之比 1：1）挂墙式支架材料适用表支架型材适用管道L40×40×5L50×50×6≤DN50DN60~DN100膨胀螺栓M10×100M12×100备注适用于Ⅰ型及空调的冷凝水、冷媒支架适用于Ⅱ型三角型支架Ⅱ型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装（一） Ⅱ、天花吊顶式Ⅲ、横梁安装（二）吊式龙门支架材料适用表（同时适用于座地式）吊架型材适用管道6#槽钢8#槽钢10# 槽钢DN200DN250DN300 ～DN400...
