PROE钣金培训教程VIP免费

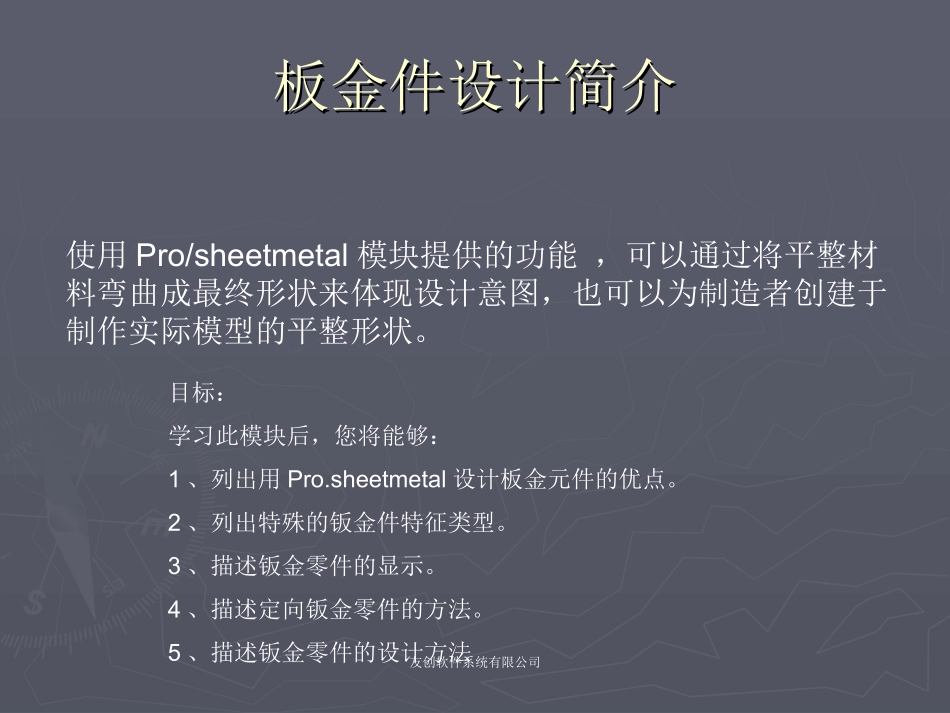

PROE钣金培训教程_第1页
1/107

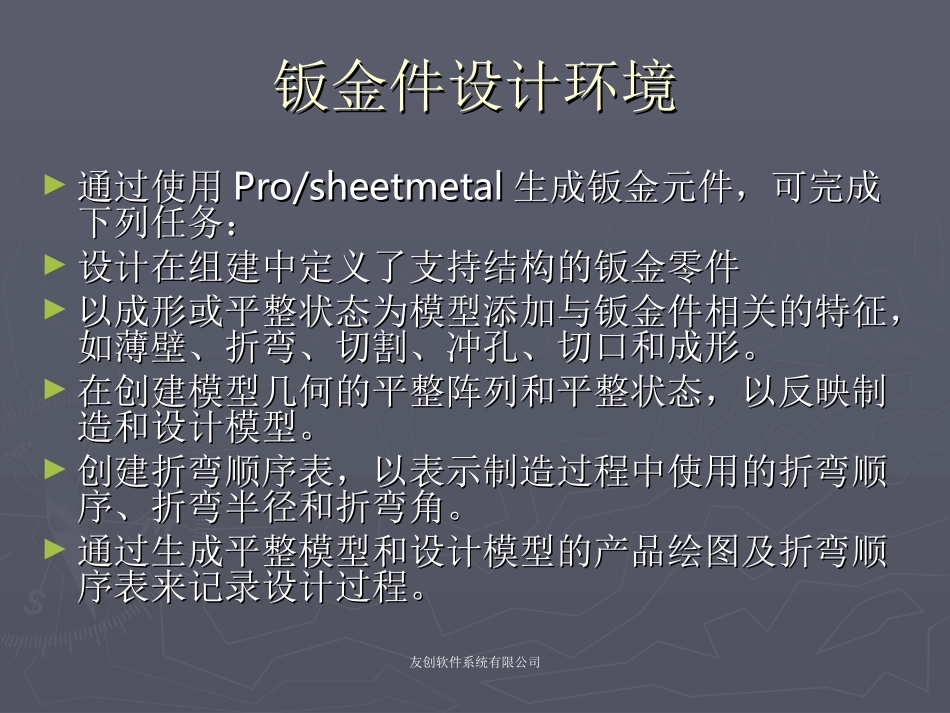

PROE钣金培训教程_第2页
2/107

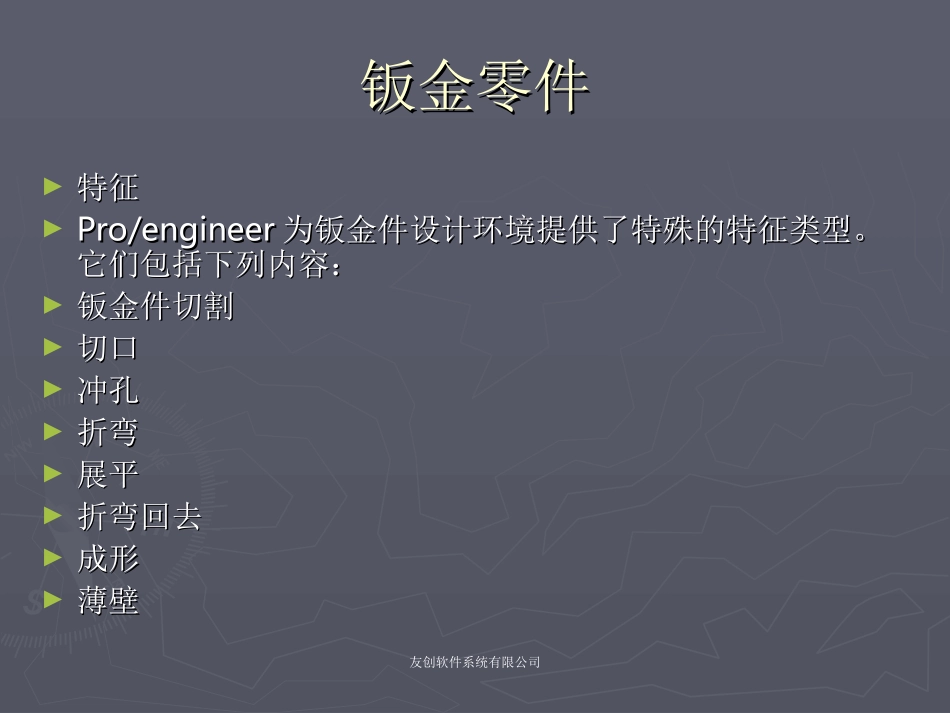

PROE钣金培训教程_第3页
3/107
友创软件系统有限公司板金件设计简介板金件设计简介使用Pro/sheetmetal模块提供的功能,可以通过将平整材料弯曲成最终形状来体现设计意图,也可以为制造者创建于制作实际模型的平整形状。目标:学习此模块后,您将能够:1、列出用Pro.sheetmetal设计板金元件的优点。2、列出特殊的钣金件特征类型。3、描述钣金零件的显示。4、描述定向钣金零件的方法。5、描述钣金零件的设计方法友创软件系统有限公司钣金件设计环境钣金件设计环境►通过使用通过使用Pro/sheetmetalPro/sheetmetal生成钣金元件,可完成生成钣金元件,可完成下列任务:下列任务:►设计在组建中定义了支持结构的钣金零件设计在组建中定义了支持结构的钣金零件►以成形或平整状态为模型添加与钣金件相关的特征,以成形或平整状态为模型添加与钣金件相关的特征,如薄壁、折弯、切割、冲孔、切口和成形。如薄壁、折弯、切割、冲孔、切口和成形。►在创建模型几何的平整阵列和平整状态,以反映制在创建模型几何的平整阵列和平整状态,以反映制造和设计模型。造和设计模型。►创建折弯顺序表,以表示制造过程中使用的折弯顺创建折弯顺序表,以表示制造过程中使用的折弯顺序、折弯半径和折弯角。序、折弯半径和折弯角。►通过生成平整模型和设计模型的产品绘图及折弯顺通过生成平整模型和设计模型的产品绘图及折弯顺序表来记录设计过程。序表来记录设计过程。友创软件系统有限公司钣金零件钣金零件►特征特征►Pro/engineerPro/engineer为钣金件设计环境提供了特殊的特征类型。为钣金件设计环境提供了特殊的特征类型。它们包括下列内容:它们包括下列内容:►钣金件切割钣金件切割►切口切口►冲孔冲孔►折弯折弯►展平展平►折弯回去折弯回去►成形成形►薄壁薄壁友创软件系统有限公司钣金件的显示钣金件的显示►钣金零件表面为绿色和白色,两者之间为侧钣金零件表面为绿色和白色,两者之间为侧面,以定义不同厚度。因为钣金零件往往相面,以定义不同厚度。因为钣金零件往往相当薄,这样有助于更清楚观察零件和所选定当薄,这样有助于更清楚观察零件和所选定的几何。钣金零件始终具有不变的厚度。的几何。钣金零件始终具有不变的厚度。PrPro/ENGINEERo/ENGINEER通过从绿色曲面偏移来创建白通过从绿色曲面偏移来创建白色曲面,偏移量为材料的厚度。在零件成功色曲面,偏移量为材料的厚度。在零件成功再生前,不会出现侧面。再生前,不会出现侧面。友创软件系统有限公司设计方法设计方法►可以在钣金件级或组件级中生成钣金件模型,可以在钣金件级或组件级中生成钣金件模型,但在组件级中允许您使用自上而下的设计方但在组件级中允许您使用自上而下的设计方法。法。►下面是一个在组建级中创建钣金零件的典型下面是一个在组建级中创建钣金零件的典型的设计方法。的设计方法。11、通过相互装配所有主要元件来创建组、通过相互装配所有主要元件来创建组件。可以包括简单的支持结构或此时尚未完件。可以包括简单的支持结构或此时尚未完全定义的钣金零件。如下图全定义的钣金零件。如下图友创软件系统有限公司设计方法设计方法友创软件系统有限公司设计方法设计方法►用内部元件作为参照在“组件”模式中创建用内部元件作为参照在“组件”模式中创建或修改钣金零件。此过程有助于创建支持壁、或修改钣金零件。此过程有助于创建支持壁、成形特征以加固面板。或创建冲孔和凹槽以成形特征以加固面板。或创建冲孔和凹槽以紧固元件紧固元件友创软件系统有限公司设计方法设计方法►33、相对于内部元件和通过相互关系定义箱体和支撑结构后,、相对于内部元件和通过相互关系定义箱体和支撑结构后,请增加所有其余的元件或特征。请增加所有其余的元件或特征。►44、创建或选取一个折弯表,从而在展平零件时提供材料的、创建或选取一个折弯表,从而在展平零件时提供材料的裕量。折弯表根据用于确保钣金零件平整阵列几何的精确性。裕量。折弯表根据用于确保钣金零件平整阵列几何的精确性。►55、在“钣金件”模式中,创建一个折弯顺序以定义各零件、在“钣金件”模式中,创建一个折弯顺序以定义各零件的折弯序列。的折弯序列。►66、添加“...
