第九章超声波探伤实验

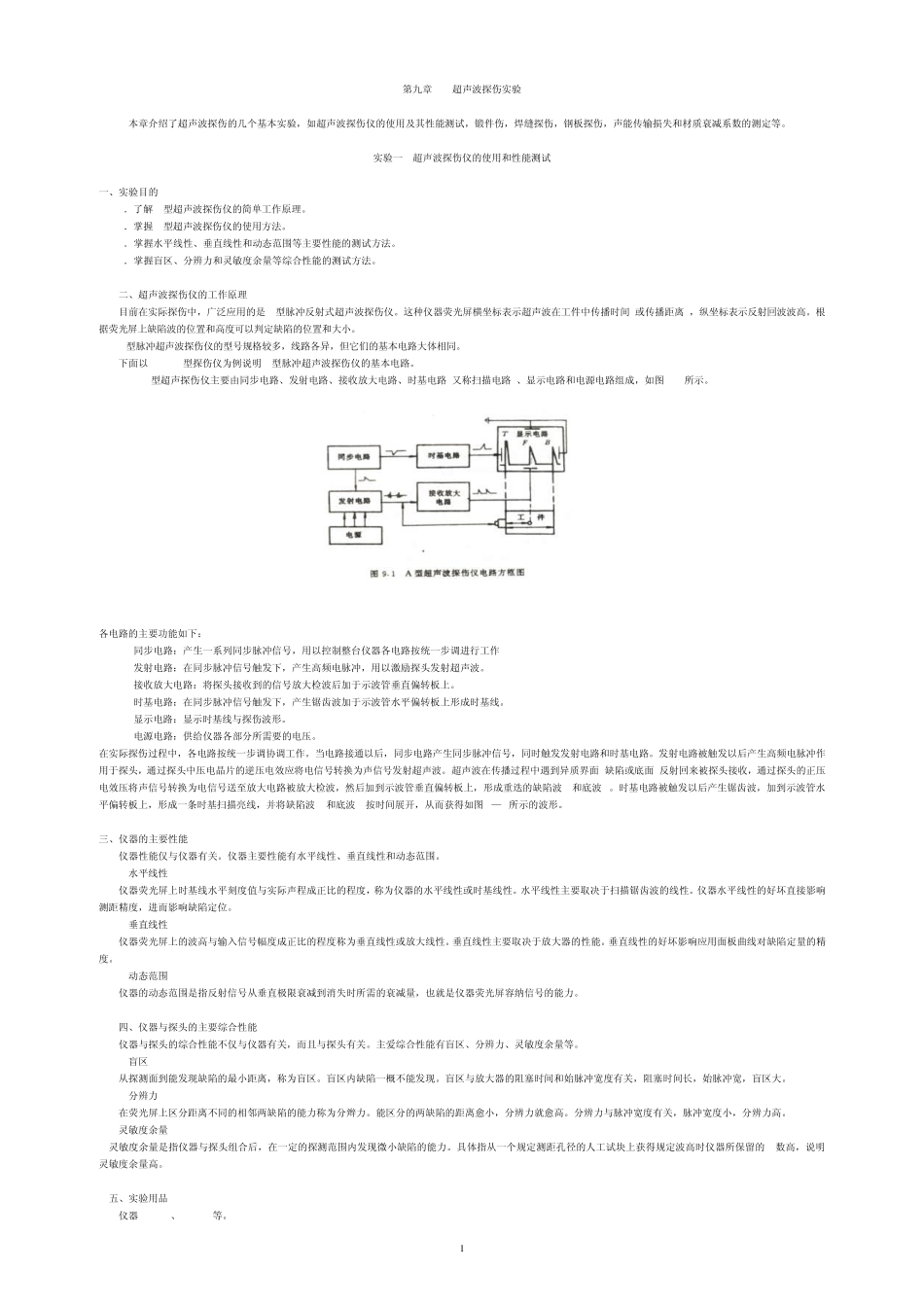

1 第九章 超声波探伤实验 By adan 本章介绍了超声波探伤的几个基本实验，如超声波探伤仪的使用及其性能测试，锻件伤，焊缝探伤，钢板探伤，声能传输损失和材质衰减系数的测定等。 实验一 超声波探伤仪的使用和性能测试 一、实验目的 1．了解 A型超声波探伤仪的简单工作原理。 2．掌握 A型超声波探伤仪的使用方法。 3．掌握水平线性、垂直线性和动态范围等主要性能的测试方法。 4．掌握盲区、分辨力和灵敏度余量等综合性能的测试方法。 二、超声波探伤仪的工作原理 目前在实际探伤中，广泛应用的是 A型脉冲反射式超声波探伤仪。这种仪器荧光屏横坐标表示超声波在工件中传播时间(或传播距离)，纵坐标表示反射回波波高。根据荧光屏上缺陷波的位置和高度可以判定缺陷的位置和大小。 A型脉冲超声波探伤仪的型号规格较多，线路各异，但它们的基本电路大体相同。 下面以CTS-22型探伤仪为例说明A型脉冲超声波探伤仪的基本电路。 CTS-22型超声探伤仪主要由同步电路、发射电路、接收放大电路、时基电路(又称扫描电路)、显示电路和电源电路组成，如图9.1所示。 各电路的主要功能如下： (1)同步电路：产生一系列同步脉冲信号，用以控制整台仪器各电路按统一步调进行工作 (2)发射电路：在同步脉冲信号触发下，产生高频电脉冲，用以激励探头发射超声波。 (3)接收放大电路：将探头接收到的信号放大检波后加于示波管垂直偏转板上。 (4)时基电路：在同步脉冲信号触发下，产生锯齿波加于示波管水平偏转板上形成时基线。 (5)显示电路：显示时基线与探伤波形。 (6)电源电路：供给仪器各部分所需要的电压。 在实际探伤过程中，各电路按统一步调协调工作。当电路接通以后，同步电路产生同步脉冲信号，同时触发发射电路和时基电路。发射电路被触发以后产生高频电脉冲作用于探头，通过探头中压电晶片的逆压电效应将电信号转换为声信号发射超声波。超声波在传播过程中遇到异质界面(缺陷或底面)反射回来被探头接收，通过探头的正压电效压将声信号转换为电信号送至放大电路被放大检波，然后加到示波管垂直偏转板上，形成重迭的缺陷波 F和底波 B。时基电路被触发以后产生锯齿波，加到示波管水平偏转板上，形成一条时基扫描亮线，并将缺陷波 F和底波 B按时间展开，从而获得如图3—4所示的波形。 三、仪器的主要性能 仪器性能仅与仪器有关。仪器主要性能有水平线性、垂直线性和动态范围。 1.水平线性 仪器荧光屏上时基线水平刻度值与实际声程...
