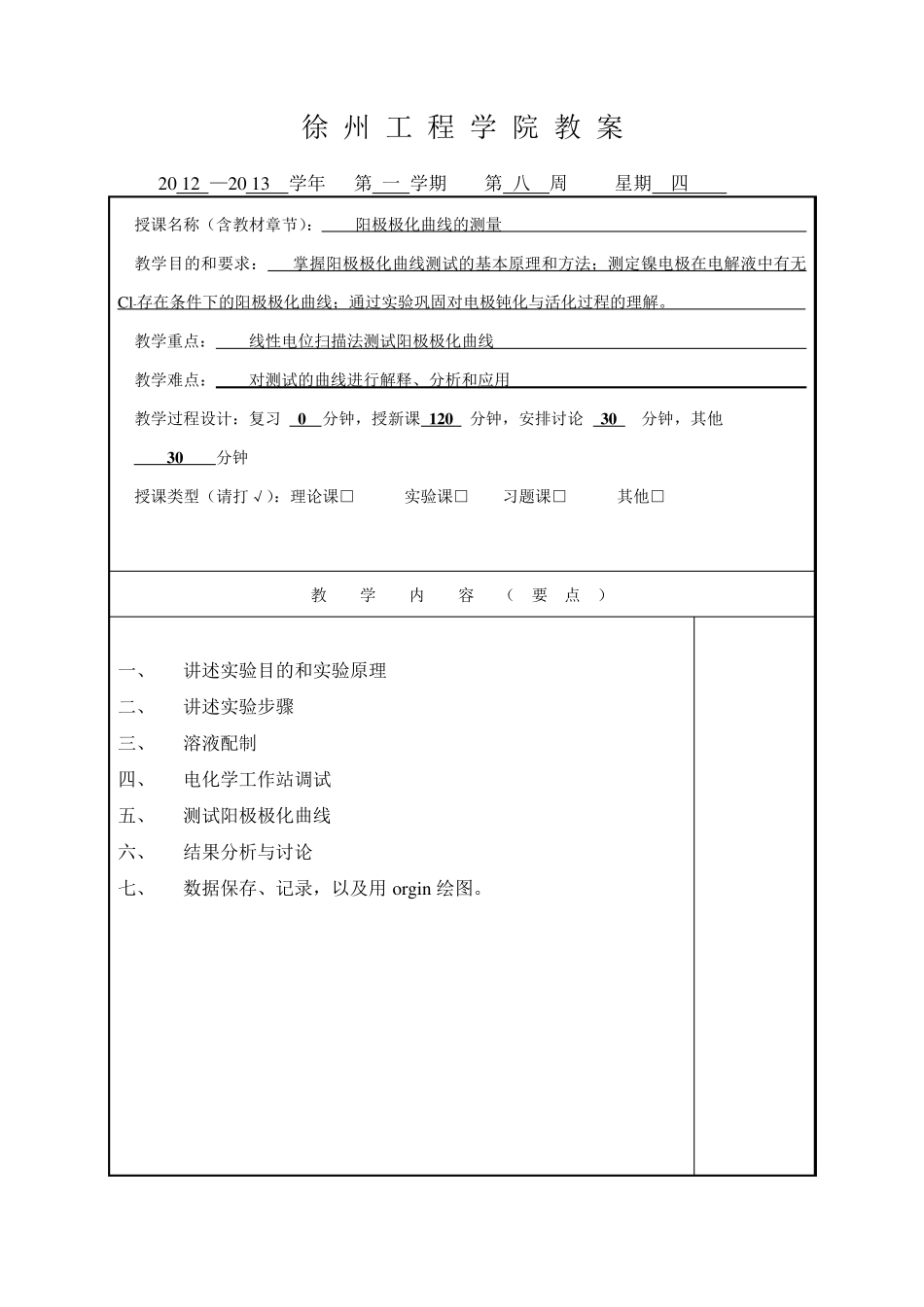

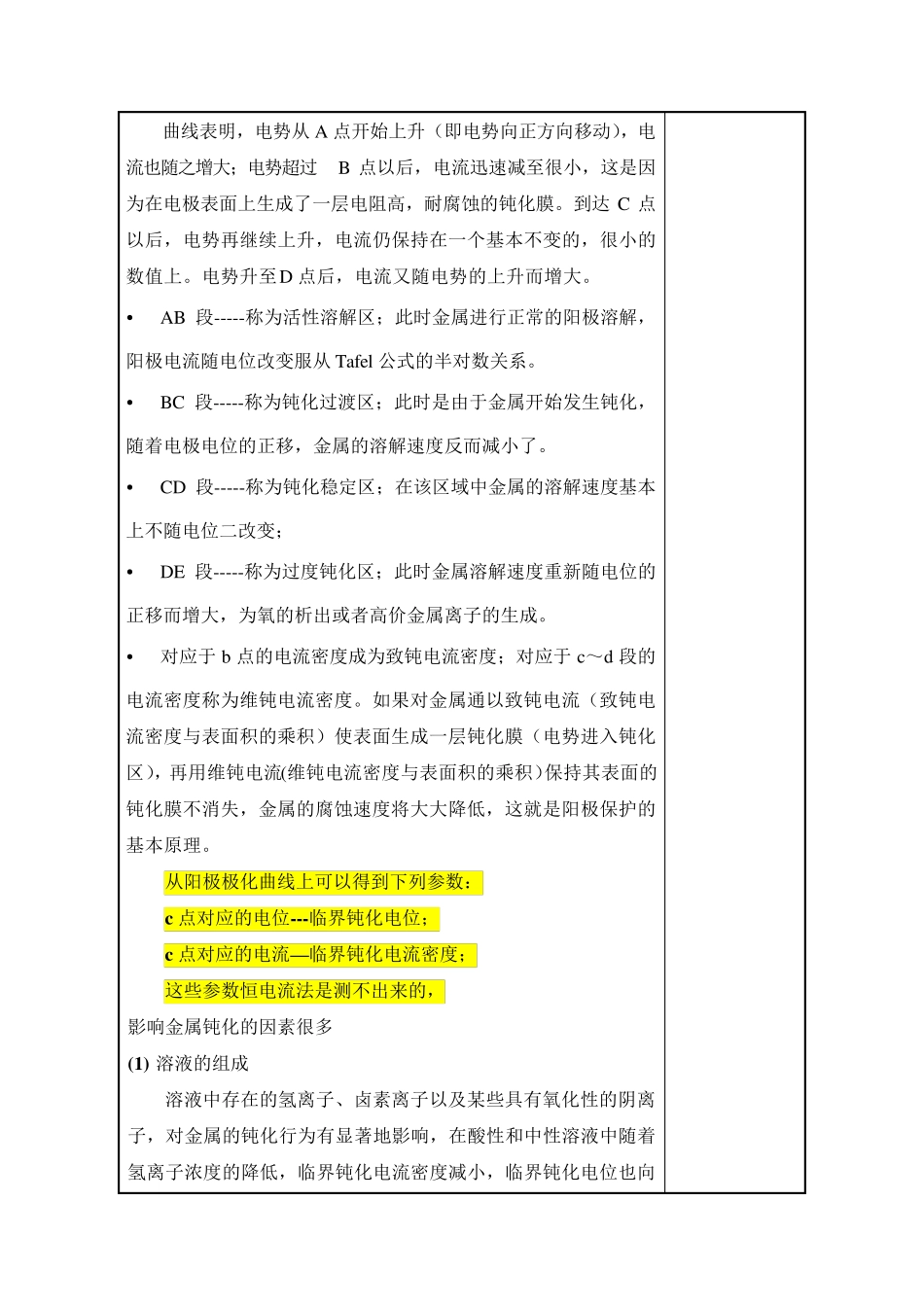

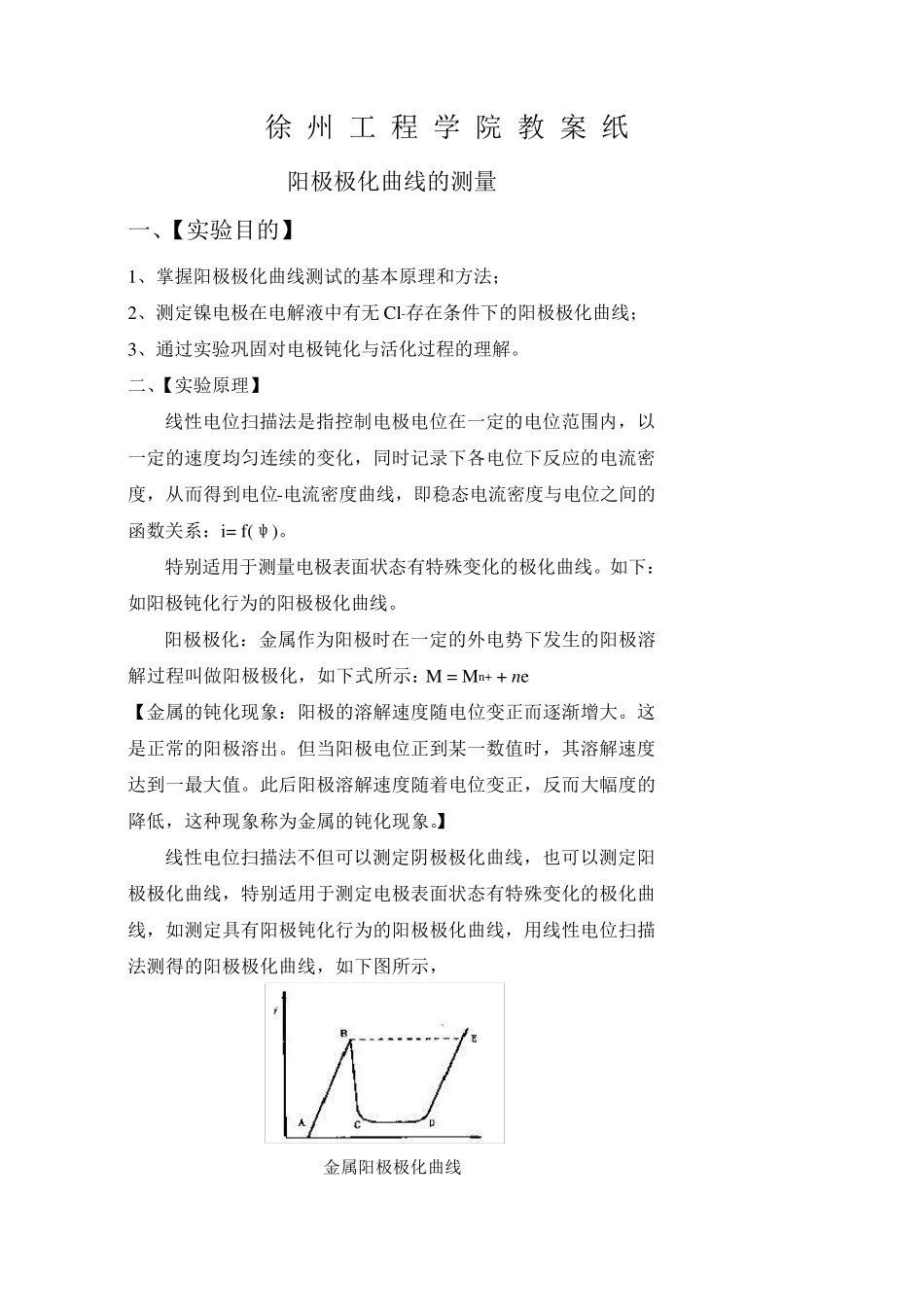

徐 州 工 程 学 院 教 案 20 12 —20 13 学年 第 一 学期 第 八 周 星期 四 授课名称（含教材章节）： 阳极极化曲线的测量 教学目的和要求： 掌握阳极极化曲线测试的基本原理和方法；测定镍电极在电解液中有无Cl-存在条件下的阳极极化曲线；通过实验巩固对电极钝化与活化过程的理解。 教学重点： 线性电位扫描法测试阳极极化曲线 教学难点： 对测试的曲线进行解释、分析和应用 教学过程设计：复习 0 分钟，授新课 1 2 0 分钟，安排讨论 3 0 分钟，其他 3 0 分钟 授课类型（请打√）：理论课□ 实验课□ 习题课□ 其他□ 教 学 内 容 （ 要 点 ） 一、 讲述实验目的和实验原理 二、 讲述实验步骤 三、 溶液配制 四、 电化学工作站调试 五、 测试阳极极化曲线 六、 结果分析与讨论 七、 数据保存、记录，以及用 orgin 绘图。 徐 州 工 程 学 院 教 案 纸 阳极极化曲线的测量 一、【实验目的】 1、掌握阳极极化曲线测试的基本原理和方法； 2、测定镍电极在电解液中有无Cl-存在条件下的阳极极化曲线； 3、通过实验巩固对电极钝化与活化过程的理解。 二、【实验原理】 线性电位扫描法是指控制电极电位在一定的电位范围内，以一定的速度均匀连续的变化，同时记录下各电位下反应的电流密度，从而得到电位-电流密度曲线，即稳态电流密度与电位之间的函数关系：i= f(ψ)。 特别适用于测量电极表面状态有特殊变化的极化曲线。如下：如阳极钝化行为的阳极极化曲线。 阳极极化：金属作为阳极时在一定的外电势下发生的阳极溶解过程叫做阳极极化，如下式所示：M = Mn + + ne 【金属的钝化现象：阳极的溶解速度随电位变正而逐渐增大。这是正常的阳极溶出。但当阳极电位正到某一数值时，其溶解速度达到一最大值。此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。】 线性电位扫描法不但可以测定阴极极化曲线，也可以测定阳极极化曲线，特别适用于测定电极表面状态有特殊变化的极化曲线，如测定具有阳极钝化行为的阳极极化曲线，用线性电位扫描法测得的阳极极化曲线，如下图所示， 金属阳极极化曲线 曲线表明，电势从 A 点开始上升（即电势向正方向移动），电流也随之增大；电势超过B 点以后，电流迅速减至很小，这是因为在电极表面上生成了一层电阻高，耐腐蚀的钝化膜。到达 C 点以后，电势再继续上升，电流仍保持在一个基本...
