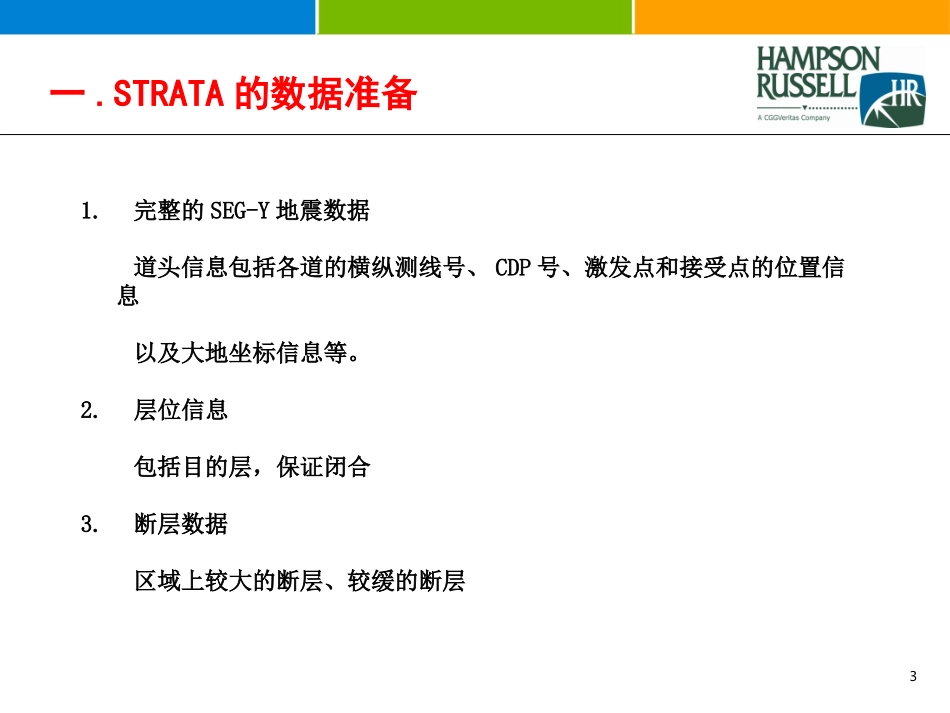

SAMPLEIMAGESTRATA操作手册21.数据准备2.启动STRATA3.数据的输入4.层位标定、提取子波5.建立模型6.进行反演操作流程31.完整的SEG-Y地震数据道头信息包括各道的横纵测线号、CDP号、激发点和接受点的位置信息以及大地坐标信息等。2.层位信息包括目的层，保证闭合3.断层数据区域上较大的断层、较缓的断层一.STRATA的数据准备4一.STRATA的数据准备4.测井数据（1）测井系列包括声波测井、密度测井、伽马测井、自然电位测井等测井数据（2）井点位置横纵测线号或大地坐标（3）分层数据top5二.启动STRATA软件如图，在计算机上安装Geoview软件后，通过开始菜单程序HRSGeoview启动Geoview6二.启动STRATA软件启动后页面如图现在新建一个数据库NewOK7二.启动STRATA软件如图所示，现在给这个新建的数据库命名，此处命名为guide,点击OK8二.启动STRATA软件现在出现两个窗口，分别是Geoview主窗口和WellExplorer。在主窗口中显示了各个功能模块，反演过程主要应用strata模块。9二.启动STRATA软件在Geoview主窗口中点击strata按钮如右图，选择startnewproject点击OK10二.启动STRATA软件在newproject菜单中为这个“newproject”命名如aaa,点击OK进入strata模块11二.启动STRATA软件Strata模块主窗口12三.数据的输入1.井数据的输入现在开始输入井数据。点击ImportData按钮，选择Logs,Checkshots,Tops……进入ImportLogs窗口13三.数据的输入1.井数据的输入在此窗口中选择井数据存放的路径，选择一口或多口井后，点击ADDNext注意：strata不识别中文路径；井数据若为TXT格式，LogFileFormatgeneralASCII.若为LAS格式，LogFileFormatLAS.14三.数据的输入1.井数据的输入我们以TXT格式的pai17井数据为例，在上一窗口点击Next后进入ASCIIFileFormat窗口。在此窗口中，采样单位设为ms，需要跳过的行数则要由数据确定。点击ViewFile,查看井数据信息。15三.数据的输入1.井数据的输入ViewFile显示如图，则ASCIIFileFormat窗口中numberofheadlinestoskip应设为1，其他参数默认。点击ASCIIFileFormat窗口中的Next按钮。16三.数据的输入1.井数据的输入进入DestinationWellSettings窗口，修改井的名字pai17,点Next进入下一窗口。17三.数据的输入1.井数据的输入在welldatasetting窗口中，加入井的坐标、类型（如OILWELL、GASWELL等）等信息。18三.数据的输入1.井数据的输入在上一窗口中点击NEXT进入logfiledetails窗口，依据viewfile（仍可以在本窗口右下方打开）依次选择测井类型，尤其注意密度和声波测井数据单位的选择，密度大约在1.5-3.0之间，选择g/cc，在1500-3000之间，选择kg/m3。声波数据在100-200左右，选择单位us/ft,在300-500左右，选择单位us/m。设定完成后，点击OK输入井数据。19三.数据的输入1.井数据的输入如图，在wellexplorer主窗口上出现了pai17井信息。三.数据的输入1.井数据的输入重复以上步骤，直到输入全部的井为止。21三.数据的输入1.井数据的输入在tableview中，点击“pai17”前的蓝色箭头标志，可以显示测井信息。点击tops前的蓝箭头标志，可以输入分层信息。再点击pai17前的蓝箭头返回。22三.数据的输入1.井数据的输入在welldatabase下或tableview下选中某口井（变为蓝色），如pai17,点击窗口右下方的displaywell可以显示测井曲线。23三.数据的输入1.井数据的输入测井曲线的显示24三.数据的输入1.井数据的输入在logdisplaywindow窗口中，点击view下的小眼睛图标或view下拉框中的displayopinions来修改测井曲线的参数。25三.数据的输入1.井数据的输入在此parameter窗口中，首先选择layout选项，可以通过添加或去掉对应的“小对号”的方式来控制显示的测井曲线，例如将对应于sp_1后的小对号去掉，点击apply,显示的测井曲线中将不再出现sp曲线26三.数据的输入1.井数据的输入在layout选项下，点击左下方的itemdisplayorder可以来改变曲线的显示次序，例如将声波曲线调整到密度曲线之前，选中p_wave_1，点击向上的黄色箭头一次。27三.数据的输入1.井数据的输入显示次序调整前后对比28三.数据的输入1.井数据的输入在layout选项的右下方的displayeditem中，可以增加界面、子波、...
