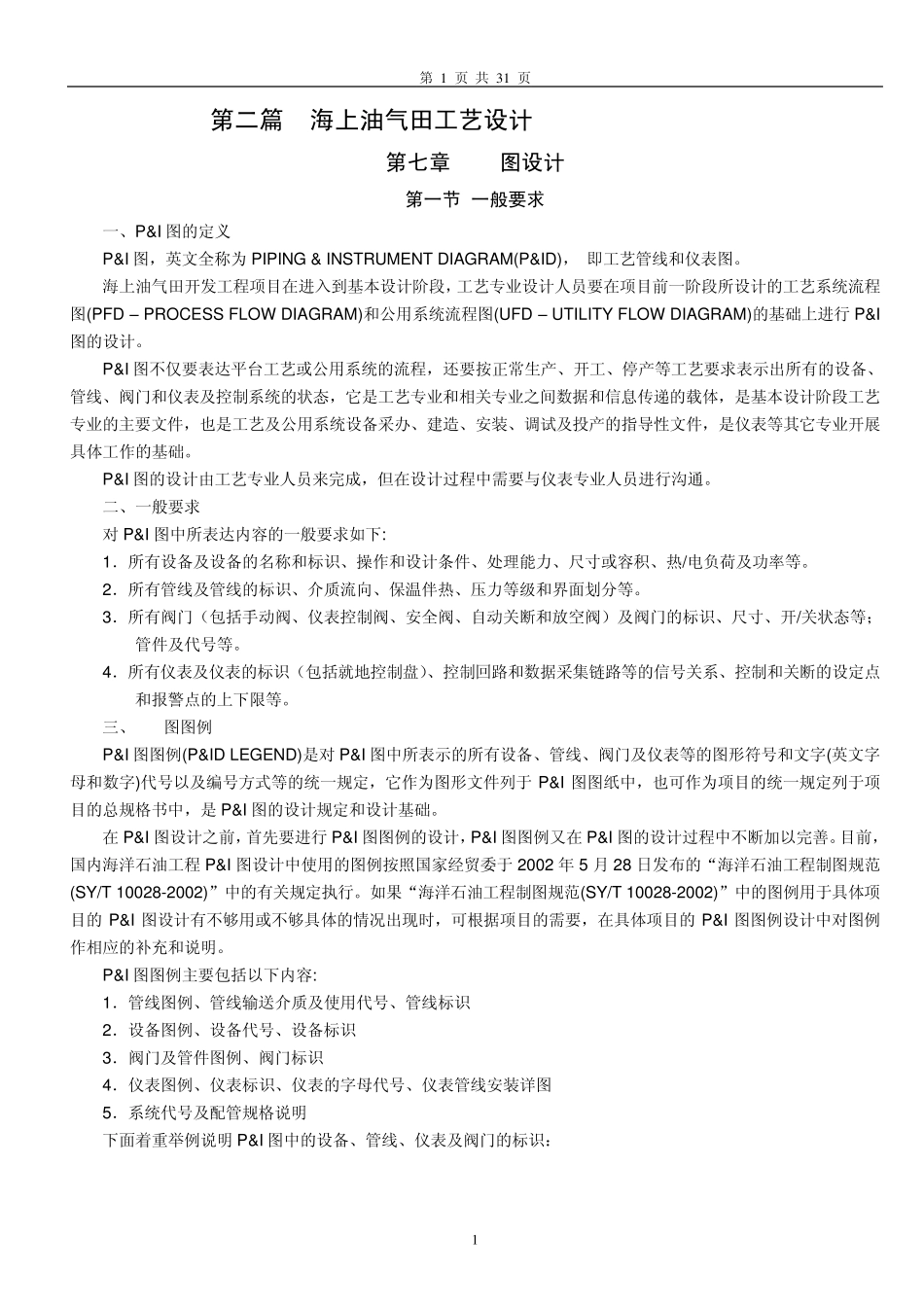

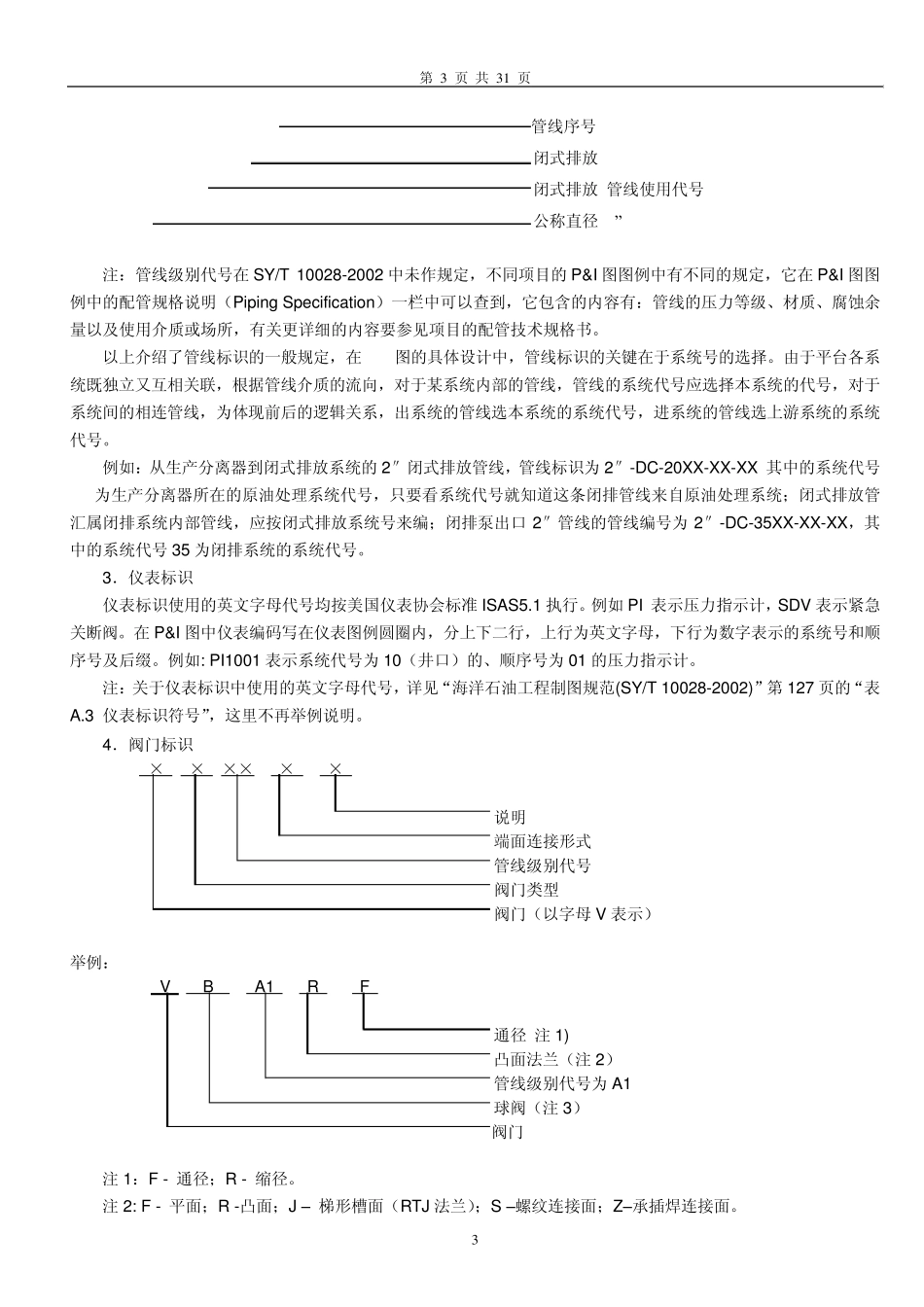

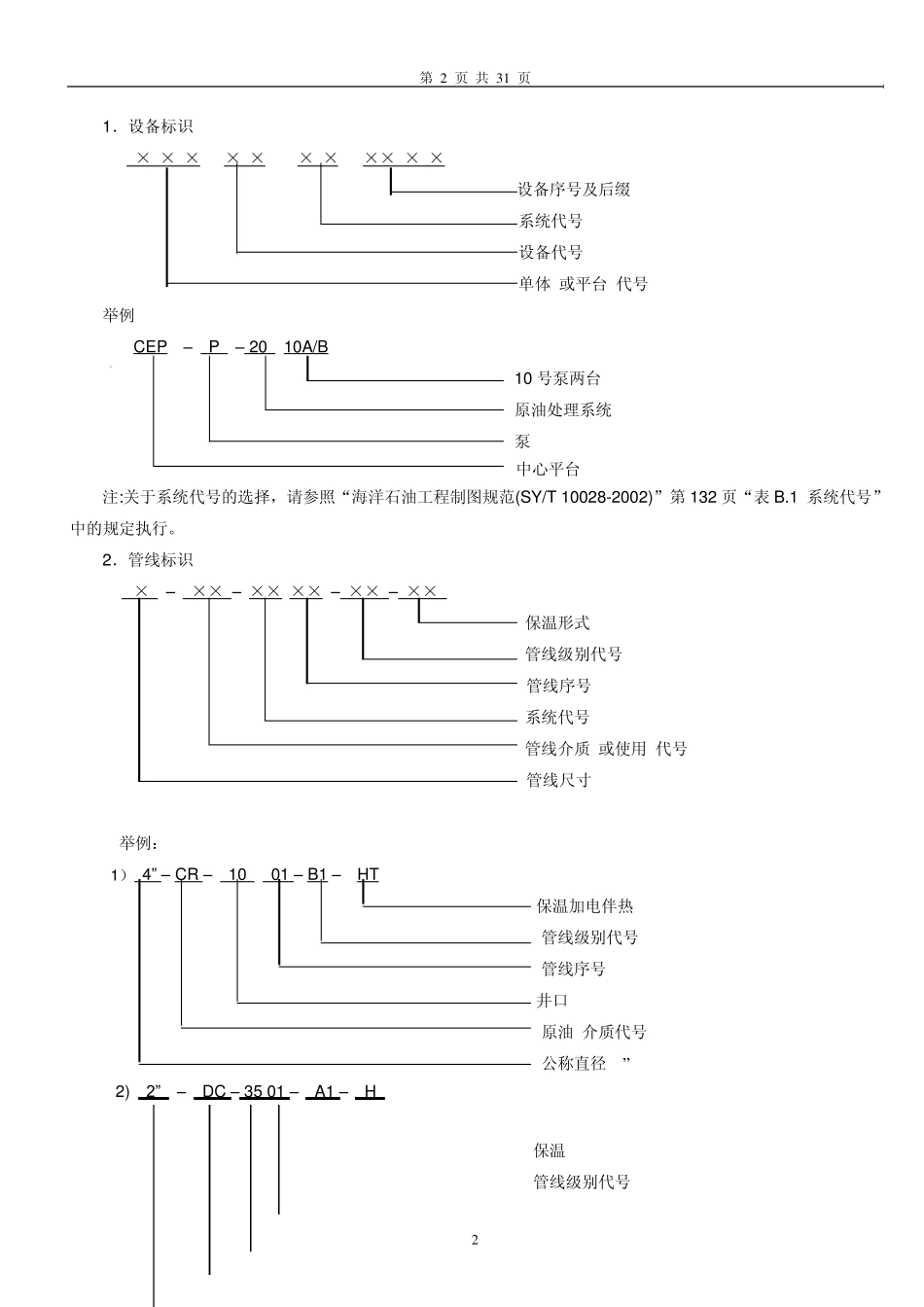

第 1 页 共 3 1 页 1 第二篇 海上油气田工艺设计 第七章 P&I图设计 第一节 一般要求 一、P&I 图的定义 P&I 图，英文全称为 PIPING & INSTRUMENT DIAGRAM(P&ID)， 即工艺管线和仪表图。 海上油气田开发工程项目在进入到基本设计阶段，工艺专业设计人员要在项目前一阶段所设计的工艺系统流程图(PFD – PROCESS FLOW DIAGRAM)和公用系统流程图(UFD – UTILITY FLOW DIAGRAM)的基础上进行 P&I图的设计。 P&I 图不仅要表达平台工艺或公用系统的流程，还要按正常生产、开工、停产等工艺要求表示出所有的设备、管线、阀门和仪表及控制系统的状态，它是工艺专业和相关专业之间数据和信息传递的载体，是基本设计阶段工艺专业的主要文件，也是工艺及公用系统设备采办、建造、安装、调试及投产的指导性文件，是仪表等其它专业开展具体工作的基础。 P&I 图的设计由工艺专业人员来完成，但在设计过程中需要与仪表专业人员进行沟通。 二、一般要求 对P&I 图中所表达内容的一般要求如下: 1．所有设备及设备的名称和标识、操作和设计条件、处理能力、尺寸或容积、热/电负荷及功率等。 2．所有管线及管线的标识、介质流向、保温伴热、压力等级和界面划分等。 3．所有阀门（包括手动阀、仪表控制阀、安全阀、自动关断和放空阀）及阀门的标识、尺寸、开/关状态等；管件及代号等。 4．所有仪表及仪表的标识（包括就地控制盘）、控制回路和数据采集链路等的信号关系、控制和关断的设定点和报警点的上下限等。 三、P&I图图例 P&I 图图例(P&ID LEGEND)是对P&I 图中所表示的所有设备、管线、阀门及仪表等的图形符号和文字(英文字母和数字)代号以及编号方式等的统一规定，它作为图形文件列于P&I 图图纸中，也可作为项目的统一规定列于项目的总规格书中，是 P&I 图的设计规定和设计基础。 在 P&I 图设计之前，首先要进行 P&I 图图例的设计，P&I 图图例又在 P&I 图的设计过程中不断加以完善。目前，国内海洋石油工程 P&I 图设计中使用的图例按照国家经贸委于2002 年5 月28 日发布的“海洋石油工程制图规范(SY/T 10028-2002)”中的有关规定执行。如果“海洋石油工程制图规范(SY/T 10028-2002)”中的图例用于具体项目的 P&I 图设计有不够用或不够具体的情况出现时，可根据项目的需要，在具体项目的 P&I 图图例设计中对图例作相应的补充和说明。 P&I 图图例主要包括以下内容: 1．管线图例、管线输送介...
