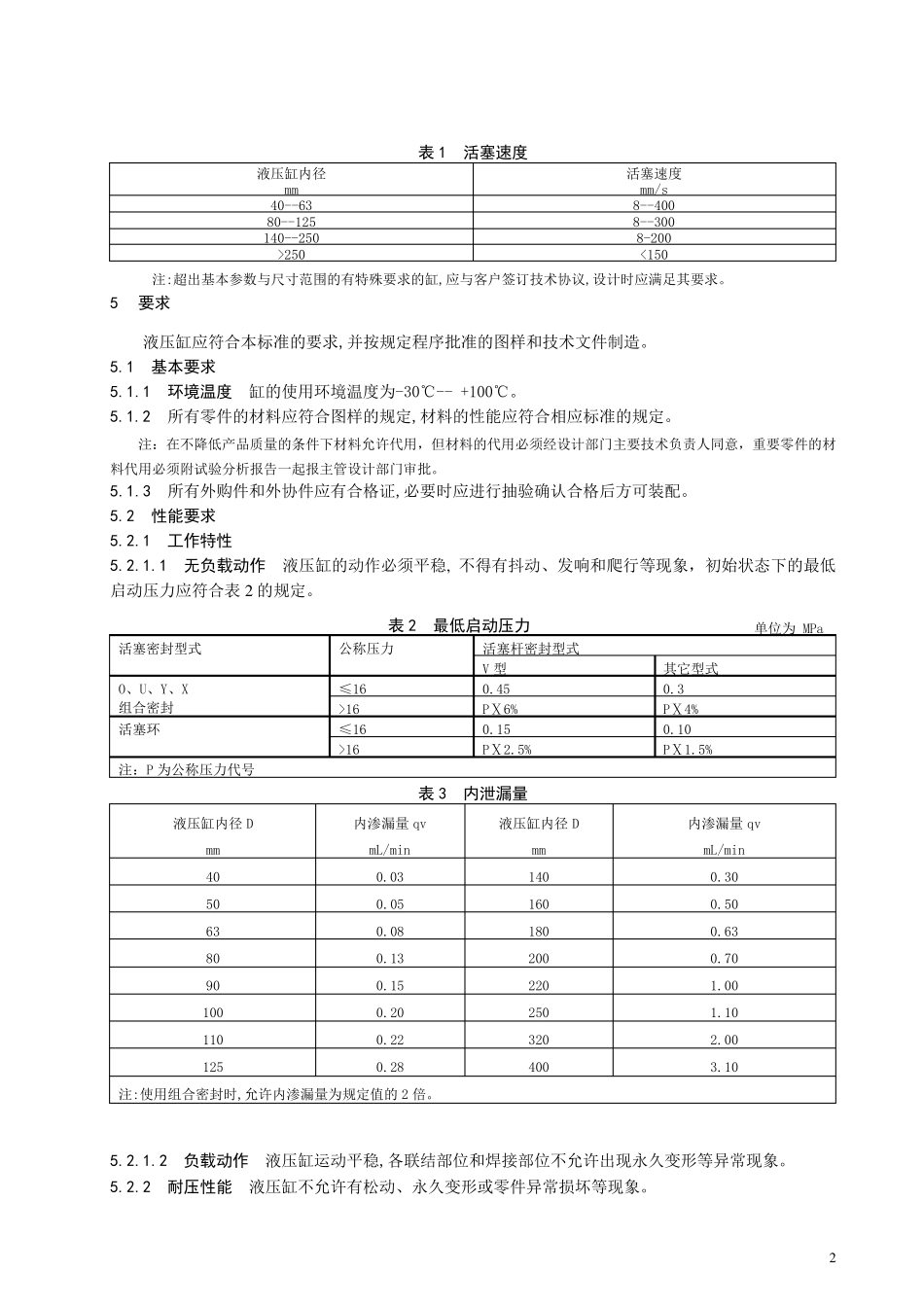

1 挖掘机用液压缸标准 1 范围 本标准规定了挖掘机用液压缸的技术要求，试验方法和检验规则等。 本标准适用于挖掘机用液压缸， 2 引用文件 液压缸 产品标牌的技术要求 液压缸外观、包装、运输技术要求 液压缸涂装质量要求 液压缸活塞杆电镀硬铬层质量要求 液压缸焊接质量要求 3 术语和定义、符号 3.1 定义 3.1.1 公称压力 液压缸工作压力的名义值。即在规定条件下连续运行,并能保证设计寿命的工作压力。 3.1.2 最低启动压力 使液压缸启动的最低压力. 3.1.3 理论出力 作用在活塞或柱塞有效面积上的力,即油液压力和活塞或柱塞有效面积的乘积. 3.1.4 实际出力 液压缸实际输出的推(或拉)力。 3.1.5 负载效率 液压缸的实际出力和理论出力的百分比。 3.2 符号 液压缸的图形符号应符合 GB/T786.1 的规定。 4 产品分类 4.1 结构型式 液压缸的结构型式,分缓冲结构型式和非缓冲结构型式 4.2 型号 液压缸的型号编制应符合 JB/T2184 的规定。 4.3 基本参数与尺寸 4.3.1 液压缸的公称压力应符合 GB/T7938 的规定。 4.3.2 液压缸径、杆径及活塞行程应符合 GB/T2348 和GB/T2349 的规定。 4.3.3 活塞杆螺纹型式和尺寸应符合 GB/T2350 的规定。 4.3.4 活塞速度 液压缸的活塞速度应符合表 1 的规定 2 表1 活塞速度 液压缸内径 mm 活塞速度 mm/s 40--63 8--400 80--125 8--300 140--250 8-200 >250 <150 注:超出基本参数与尺寸范围的有特殊要求的缸,应与客户签订技术协议,设计时应满足其要求。 5 要求 液压缸应符合本标准的要求,并按规定程序批准的图样和技术文件制造。 5.1 基本要求 5.1.1 环境温度 缸的使用环境温度为-30℃-- +100℃。 5.1.2 所有零件的材料应符合图样的规定,材料的性能应符合相应标准的规定。 注：在不降低产品质量的条件下材料允许代用，但材料的代用必须经设计部门主要技术负责人同意，重要零件的材料代用必须附试验分析报告一起报主管设计部门审批。 5.1.3 所有外购件和外协件应有合格证,必要时应进行抽验确认合格后方可装配。 5.2 性能要求 5.2.1 工作特性 5.2.1.1 无负载动作 液压缸的动作必须平稳, 不得有抖动、发响和爬行等现象，初始状态下的最低启动压力应符合表2 的规定。 表2 最低启动压力 单位为 MPa 活塞密封型式 公称压力 活塞杆密封型式 V 型 其它型式 O、U、Y、X 组合密封 ≤ 16 0.45 0.3 >16 PⅩ ...
