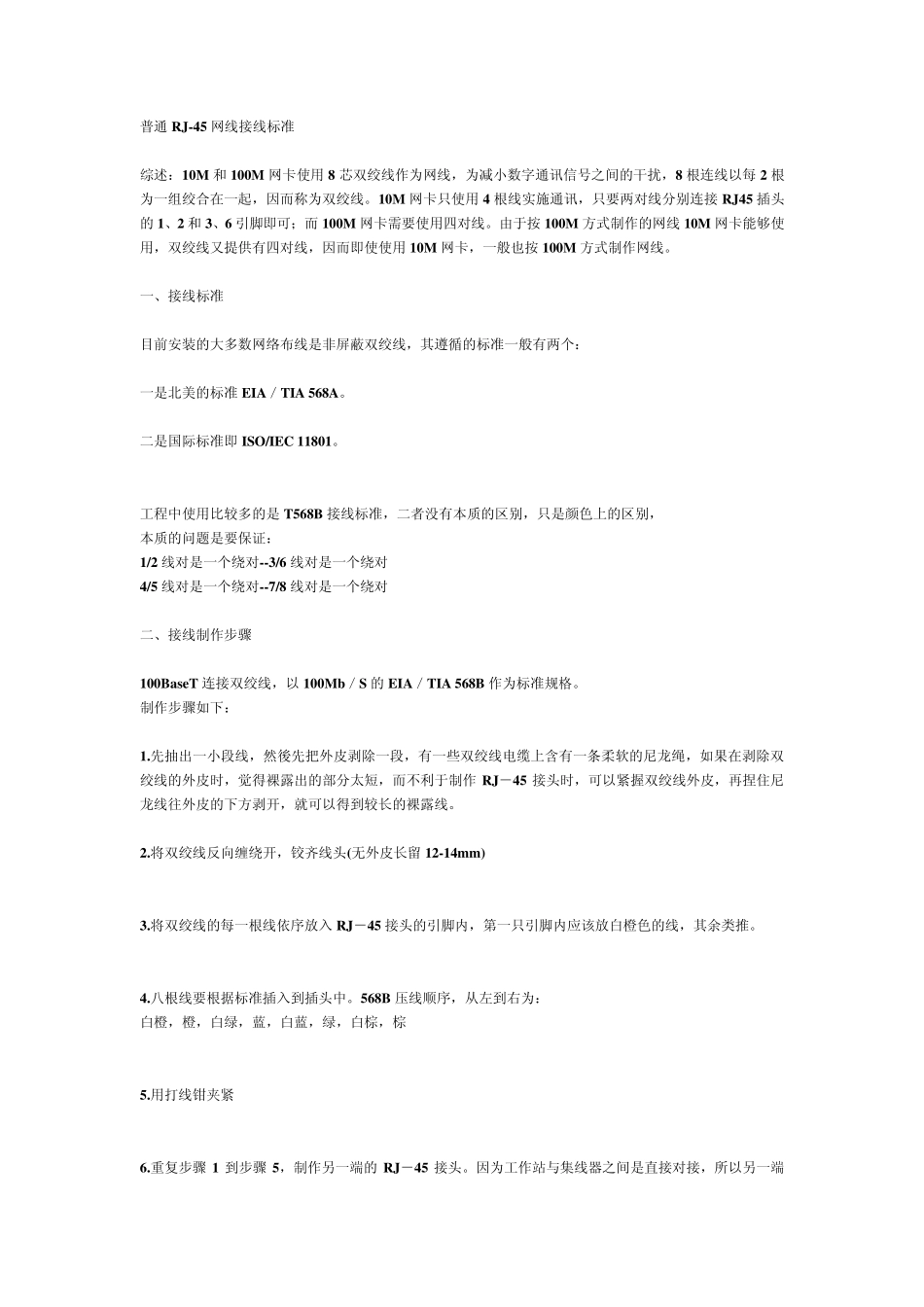

普通RJ-45 网线接线标准 综述：10M 和100M 网卡使用8 芯双绞线作为网线，为减小数字通讯信号之间的干扰，8 根连线以每2 根为一组绞合在一起，因而称为双绞线。10M 网卡只使用4 根线实施通讯，只要两对线分别连接RJ45 插头的1、2 和3、6 引脚即可；而100M 网卡需要使用四对线。由于按 100M 方式制作的网线10M 网卡能够使用，双绞线又提供有四对线，因而即使使用10M 网卡，一般也按 100M 方式制作网线。 一、接线标准 目前安装的大多数网络布线是非屏蔽双绞线，其遵循的标准一般有两个： 一是北美的标准EIA／TIA 568A。 二是国际标准即 ISO/IEC 11801。 工程中使用比较多的是 T568B 接线标准，二者没有本质的区别，只是颜色上的区别， 本质的问题是要保证： 1/2 线对是一个绕对--3/6 线对是一个绕对 4/5 线对是一个绕对--7/8 线对是一个绕对 二、接线制作步骤 100BaseT 连接双绞线，以100Mb／S 的EIA／TIA 568B 作为标准规格。 制作步骤如下： 1.先抽出一小段线，然後先把外皮剥除一段，有一些双绞线电缆上含有一条柔软的尼龙绳，如果在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。 2.将双绞线反向缠绕开，铰齐线头(无外皮长留 12-14mm) 3.将双绞线的每一根线依序放入 RJ－45 接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。 4.八根线要根据标准插入到插头中。568B 压线顺序，从左到右为： 白橙，橙，白绿，蓝，白蓝，绿，白棕，棕 5.用打线钳夹紧 6.重复步骤 1 到步骤 5，制作另一端的RJ－45 接头。因为工作站与集线器之间是直接对接，所以另一端RJ－45 接头的引脚接法完全一样。完成后的连接线两端的RJ－45 接头无论引脚和颜色都完全一样，这种连接方法适用于ADSL MODEM 和计算机网卡之间的连接，计算机与集线器（交换机）之间的连接。 7.使用测试仪测试 网络电缆测量器：一个很好用的东东。网线接好后，可以测出哪一根线通不通，以及哪根线与哪根线对换等。没有的话，如果接错了，要检查麻烦可就大了。 三、打线的常见错误 打线的常见错误有开路，短路，反接(一对线中的两根交叉了，如1 对应 2，2 对应 1)。另外一个错误是跨接，如1、2 对应 3、6。造成这种错误的原因主要有两个。一是电缆的一端使用了T568A 标准，而电缆的另一端使用了T568B 标准...
