网络图学习(成教版)

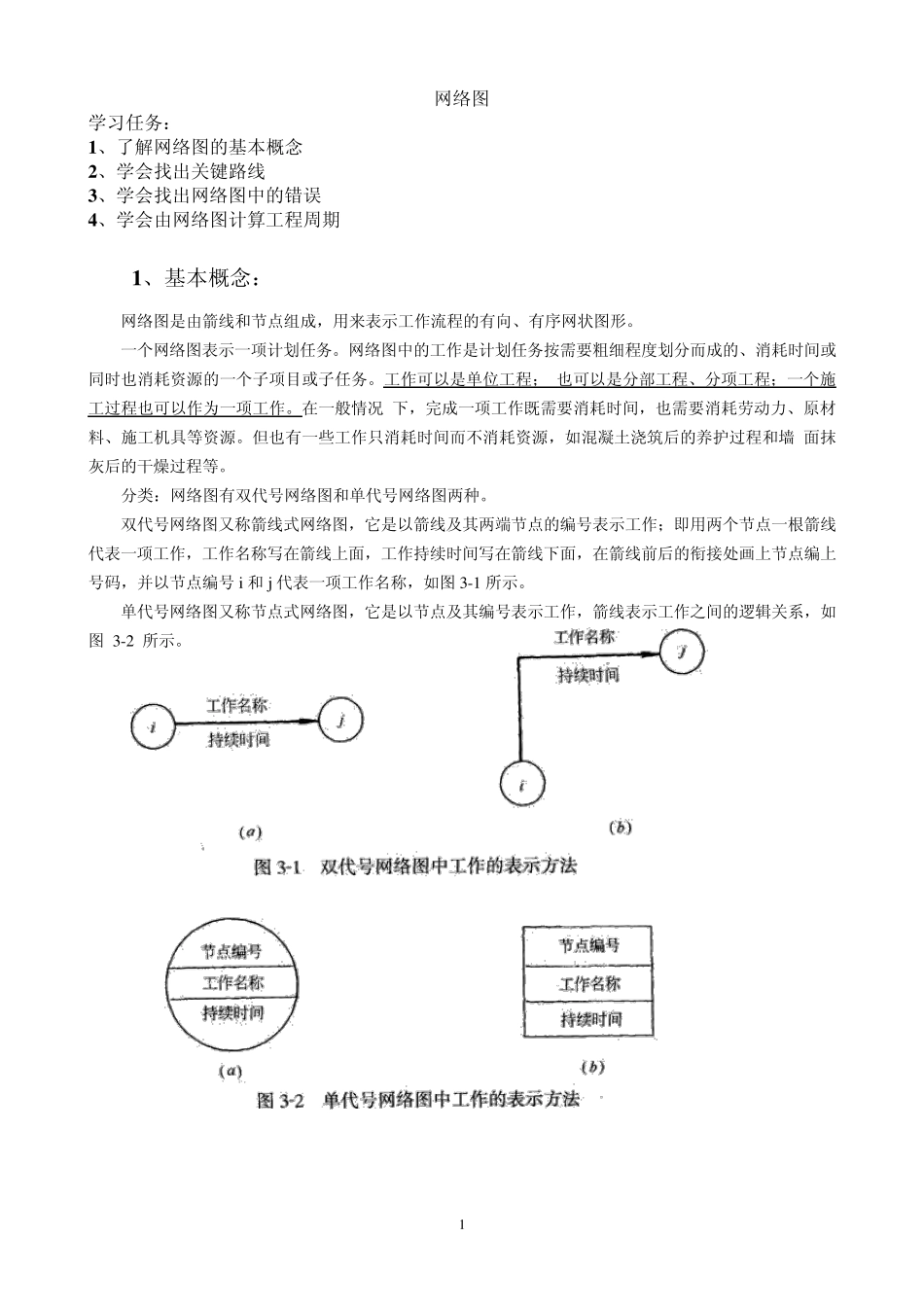

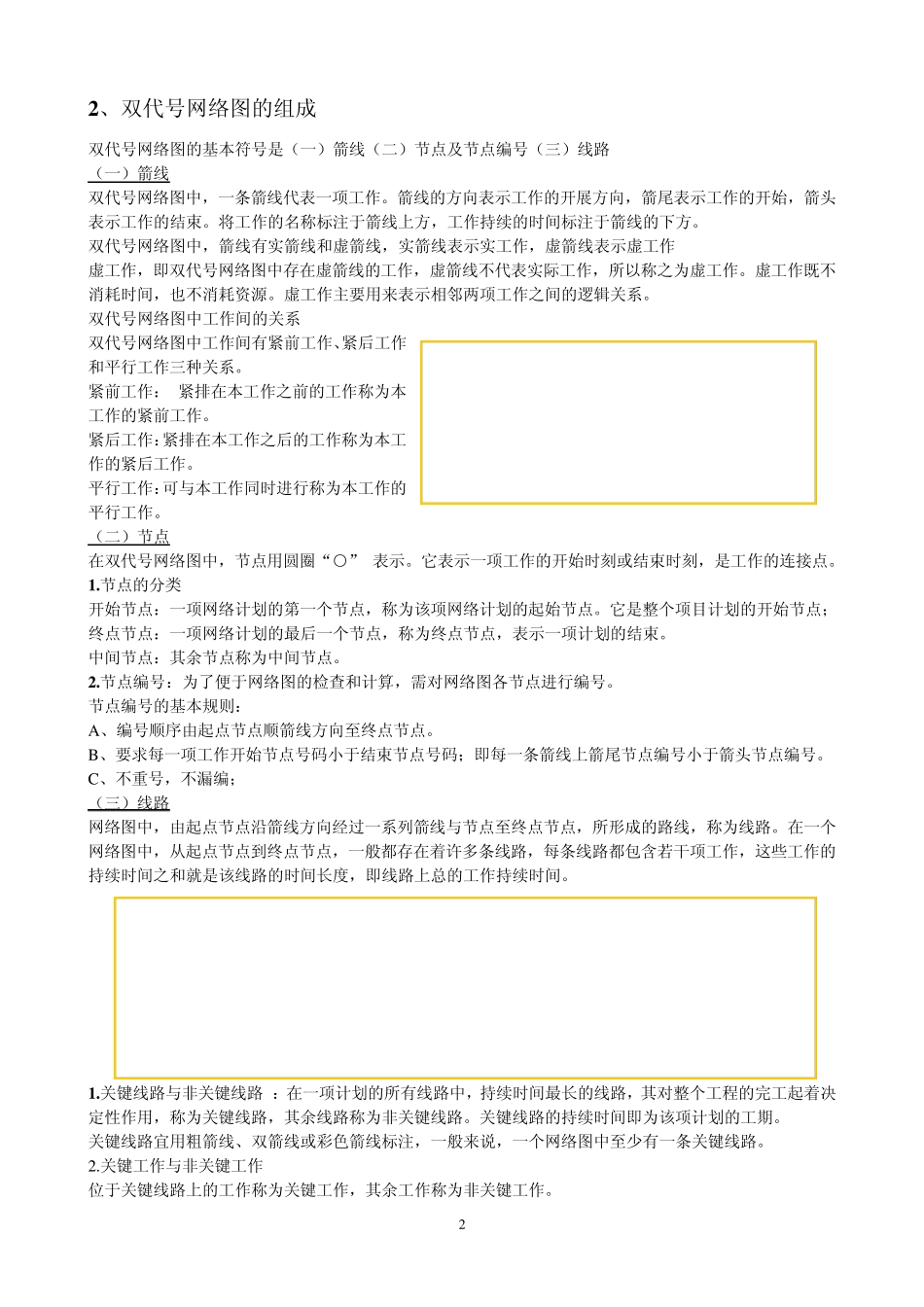

1 网络图 学习任务： 1 、了解网络图的基本概念 2 、学会找出关键路线 3 、学会找出网络图中的错误 4 、学会由网络图计算工程周期 1 、基本概念： 网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。 一个网络图表示一项计划任务。网络图中的工作是计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。工作可以是单位工程； 也可以是分部工程、分项工程；一个施工过程也可以作为一项工作。在一般情况 下，完成一项工作既需要消耗时间，也需要消耗劳动力、原材料、施工机具等资源。但也有一些工作只消耗时间而不消耗资源，如混凝土浇筑后的养护过程和墙 面抹灰后的干燥过程等。 分类：网络图有双代号网络图和单代号网络图两种。 双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作；即用两个节点一根箭线代表一项工作，工作名称写在箭线上面，工作持续时间写在箭线下面，在箭线前后的衔接处画上节点编上号码，并以节点编号 i和 j代表一项工作名称，如图3-1 所示。 单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系，如图 3-2 所示。 2 2 、双代号网络图的组成 双代号网络图的基本符号是（一）箭线（二）节点及节点编号（三）线路 （一）箭线 双代号网络图中，一条箭线代表一项工作。箭线的方向表示工作的开展方向，箭尾表示工作的开始，箭头表示工作的结束。将工作的名称标注于箭线上方，工作持续的时间标注于箭线的下方。 双代号网络图中，箭线有实箭线和虚箭线，实箭线表示实工作，虚箭线表示虚工作 虚工作，即双代号网络图中存在虚箭线的工作，虚箭线不代表实际工作，所以称之为虚工作。虚工作既不消耗时间，也不消耗资源。虚工作主要用来表示相邻两项工作之间的逻辑关系。 双代号网络图中工作间的关系 双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。 紧前工作： 紧排在本工作之前的工作称为本工作的紧前工作。 紧后工作：紧排在本工作之后的工作称为本工作的紧后工作。 平行工作：可与本工作同时进行称为本工作的平行工作。 （二）节点 在双代号网络图中，节点用圆圈“○” 表示。它表示一项工作的开始时刻或结束时刻，是工作的连接点。 1 .节点的分类 开始节点：一项网络计划的第一个节点，称为该项网络计划的起始节点。它是整个项目计划的开始节点； 终点节点：一项...
