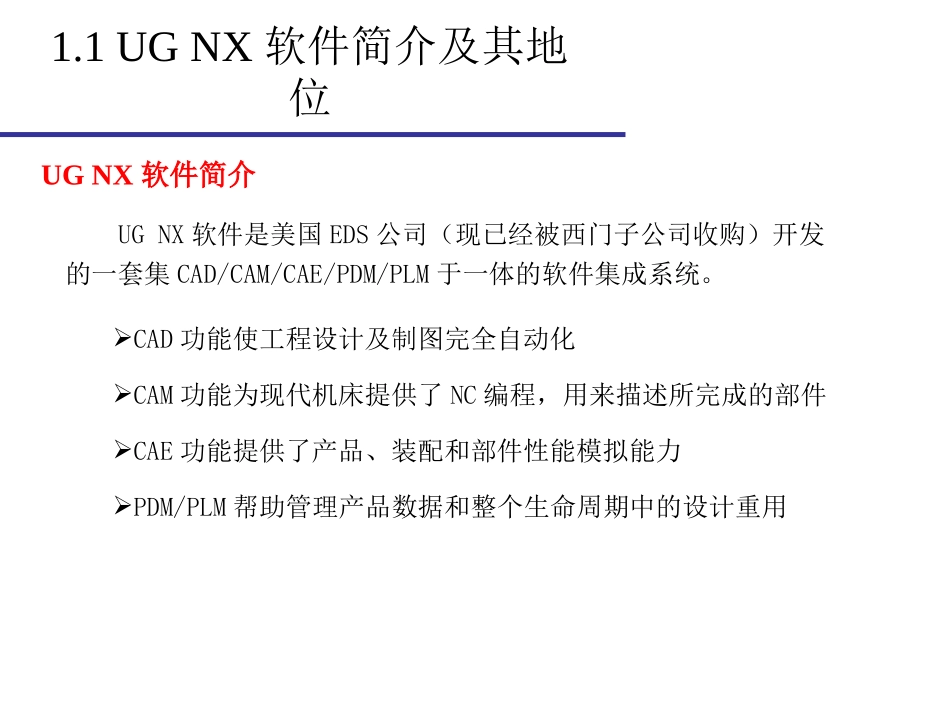

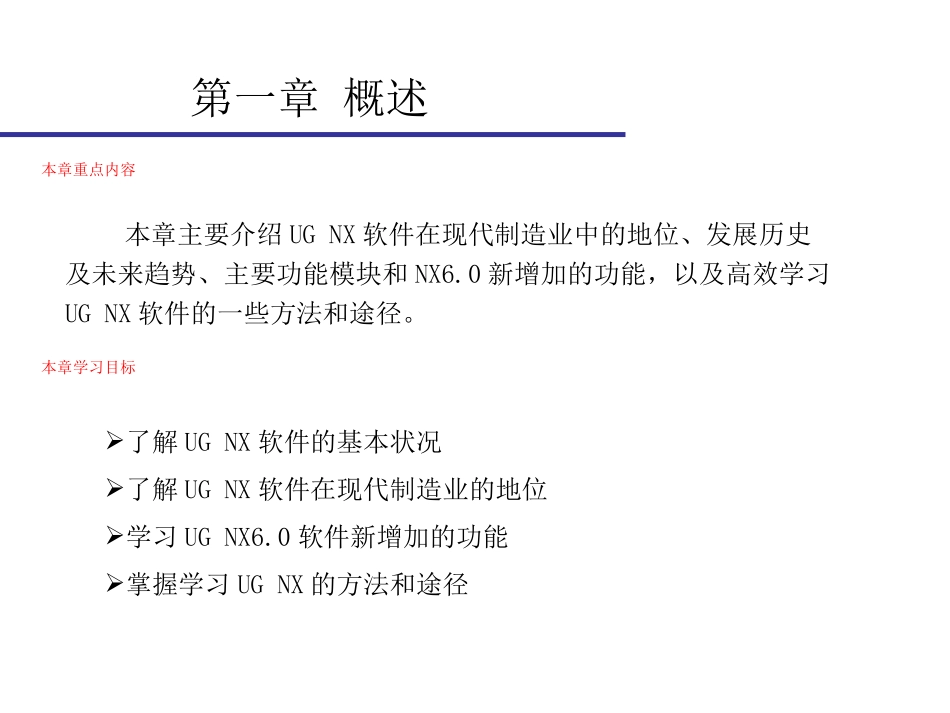

UGNX6从入门到精通（上）本章重点内容第一章概述本章主要介绍UGNX软件在现代制造业中的地位、发展历史及未来趋势、主要功能模块和NX6.0新增加的功能，以及高效学习UGNX软件的一些方法和途径。本章学习目标了解UGNX软件的基本状况了解UGNX软件在现代制造业的地位学习UGNX6.0软件新增加的功能掌握学习UGNX的方法和途径UGNX软件简介1.1UGNX软件简介及其地位UGNX软件是美国EDS公司（现已经被西门子公司收购）开发的一套集CAD/CAM/CAE/PDM/PLM于一体的软件集成系统。CAD功能使工程设计及制图完全自动化CAM功能为现代机床提供了NC编程，用来描述所完成的部件CAE功能提供了产品、装配和部件性能模拟能力PDM/PLM帮助管理产品数据和整个生命周期中的设计重用在制造业中的重要地位1.1UGNX软件简介及其地位UGNX软件在航空航天、汽车、通用机械、工业设备、医疗器械以及其它高科技应用领域的机械设计和模具加工自动化的市场上得到了广泛的应用。多年来，UGS一直在支持美国通用汽车公司实施目前全球最大的虚拟产品开发项目，同时Unigraphics也是日本著名汽车零部件制造商DENSO公司的设计标准，并在全球汽车行业得到了很大的应用，如Navistar、底特律柴油机厂、Winnebago和RobertBoschAG等。UG软件的发展历史1.2UG软件的发展历史与趋势UG的问世到现在经历了几十年，在这短短几十年里UGNX软件发生了翻天覆地的变化，主要历程如下：1960年，McDonnellDouglasAutomation公司成立1976年，收购UnitedComputer公司，UG的雏形问世1986年，Unigraphics吸取了业界领先的、为实践所证实的实体建模核心——Parasolid的部份功能1991年，Unigraphics开始了从CAD/CAE/CAM大型机版本到工作站版本的转移1993年，Unigraphics引入复合建模的概念UG软件的发展历史1.2UG软件的发展历史与趋势1996年，Unigraphics发布了高级装配功能模块、最先进的CAM模块以及具有A类曲线造型能力的工业造型模块2000年，Unigraphics发布了新版本的UG172003年，Unigraphics发布了新版本UGNX2.0。新版本基于最新的行业标准，它是一个全新支持PLM的体系结构。2007年，UGS公司发布了新版本NX5.0——NX的下一代数字产品开发软件2008年5月份，SIEMENS公司发布了NX第6版数字化产品开发软件UGNX的未来发展1.2UG软件的发展历史与趋势NX系列所倡导的“新一代数字化产品开发”将继续推行，主要侧重DFM(基于制造的设计)和DFA(基于装配的设计)，在设计环节充分考虑供应链环境和装配环境，提高设计的一次成功率，降低产品总体开发成本，缩短产品进入市场的时间，稳定产品质量。1.3UGNX软件的技术特点具有统一的数据库，可实施并行工程采用复合建模技术基于特征的建模和编辑方法曲线设计采用非均匀有理B样线条作为基础出图功能强以Parasolid为实体建模核心提供了界面良好的二次开发工具具有良好的用户界面UGNX6.0主要功能模块1.4NX6的功能模块与新增特点零件建模(Modeling)曲线造型制图Drafting有限元分析FEA运动机构分析装配Assembly动力分析曲面造型草图设计数控加工编程注塑流动分析UGNX6.0新增特点1.4NX6的功能模块与新增特点更灵活——通过同步建模技术，可以在建模过程中可以实现直接编辑，十分简易。更有力——NX6.0可通过一体化的CAD/CAM/CAE解决方案来处理极其复杂的问题。更协调——NX6.0统一的过程促进协同产品开发，通过提高过程效率，缩短20%的周期时间。更高效——NX6.0通过诸如剪贴簿等主要重用功能改进，使周期缩短40%，从而为工程师和设计师带来更高效率。几点建议1.5如何学好UGNX三维造型集中精力打歼灭战，避免马拉松式的学习正确把握学习重点有选择地学习对软件造型功能进行合理的分类从一开始就注重培养规范的操作习惯，将平时所遇到的问题、失误和学习要点记录下来1.6本章小结本章主要概述了UG的发展历程，UGNX软件的特点和UGNX6.0的新增功能，介绍了UG在现代制造业中的重要地位。同时，还讲述了UG的未来发展趋势。作为开篇，本章向读者总结了一些UGNX的学习方法和经验。通过本章的学习，读者对于为什么要学习UGNX、UGNX能做什么、如何学习UGNX应该胸...
