网络负载平衡(NLB)实验

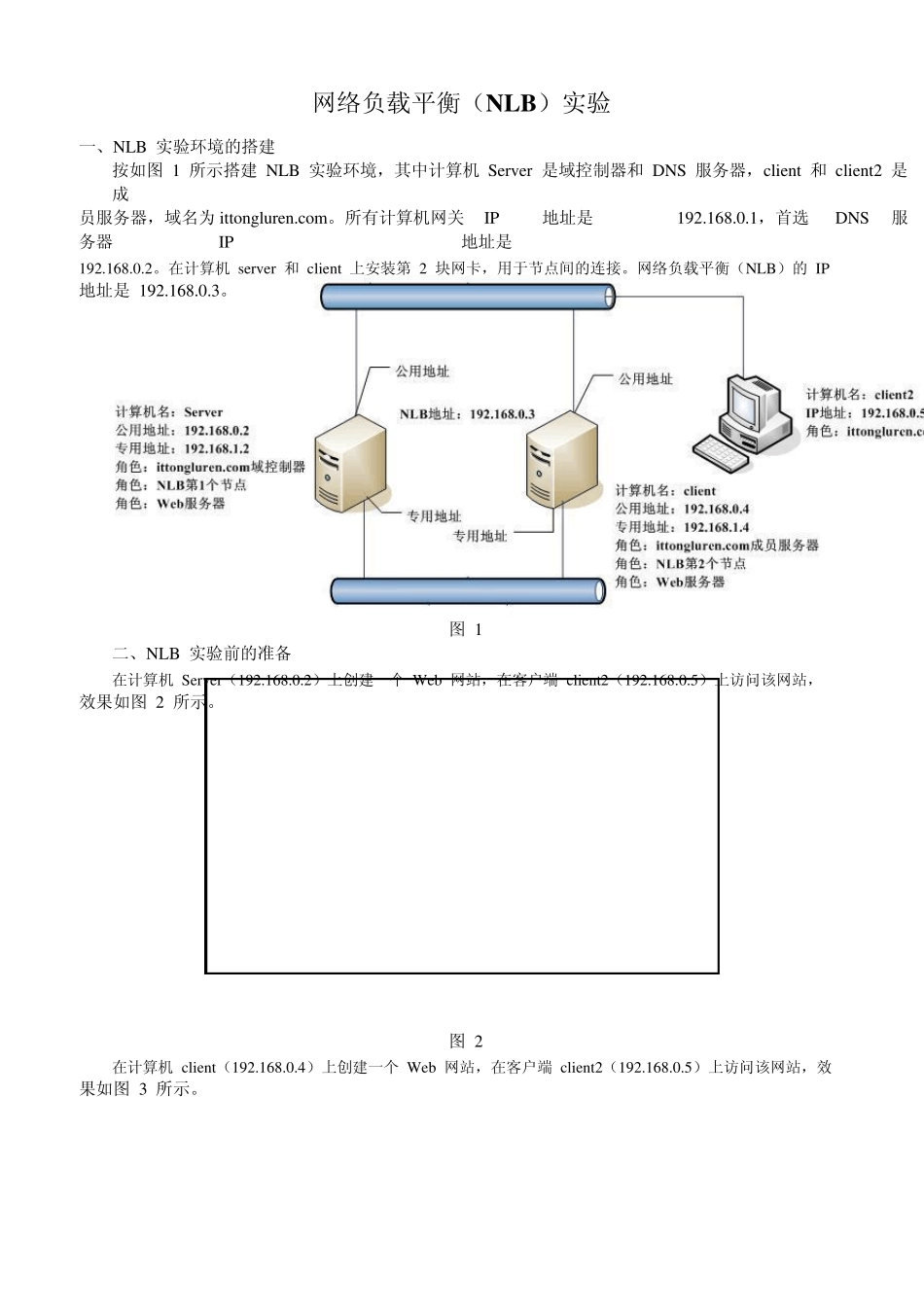

一、NLB 实验环境的搭建 网络负载平衡（NLB）实验 按如图 1 所示搭建 NLB 实验环境，其中计算机 Serv er 是域控制器和 DNS 服务器，client 和 client2 是成 员服务器，域名为 ittonglu ren.com。所有计算机网关 IP 地址是 192.168.0.1，首选 DNS 服务器 IP 地址是 192.168.0.2。在计算机 serv er 和 client 上安装第 2 块网卡，用于节点间的连接。网络负载平衡（NLB）的 IP 地址是 192.168.0.3。 图 1 二、NLB 实验前的准备 在计算机 Serv er（192.168.0.2）上创建一个 Web 网站，在客户端 client2（192.168.0.5）上访问该网站， 效果如图 2 所示。 图 2 在计算机 client（192.168.0.4）上创建一个 Web 网站，在客户端 client2（192.168.0.5）上访问该网站，效 果如图 3 所示。 图 3 登录 DNS 服务器 server 上，在【DNS】控制台中创建主机（A）记录，主机名为 w w w ，对应的 IP 地址 为 192.168.0.3，如图 4 所示。 图 4 在计算机 server 和 client 上分别更改网络连接的名称以便能够识别，如图 5 所示，用于客户机访问的网 络连接命名为【公用地址】，用于节点之间通信的网络连接命名为【专用地址】。 图 5 在计算机 server 上输入命令【ipconfig/all】查看该计算机的 IP 地址，如图 6 所示，【公用地址】的 IP 地 址为 192.168.0.2，【专用地址】的 IP 地址为 192.168.1.2。 图 6 在计算机 client 上使用命令【ipconfig/all】查看该计算机的 IP 地址，如图 7 所示，【公用地址】的 IP 地 址为 192.168.0.4，【专用地址】的 IP 地址为 192.168.1.4。 图 7 分别在计算机 serv er 和 client 上打开【公用地址属性】对话框，如图 8 所示，可以看到当前【网络负载 平衡】没有勾选。 图 8 三、新建网络负载平衡群集并添加第 1 个节点 在计算机 Serv er 上，单击【开始】→【程序】→【管理工具】→【网络负载平衡管理器】，打开如图 9 所示的【网络负载平衡管理器】控制台。 图 9 在该控制台中右键单击【网络负载平衡群集】，在弹出菜单中选择【新建群集】，如图 10 所示，开始建立 群集。 图 10 在出现的【群集参数】对话框中指定群集的相关参数信息，如群集 IP 地址和群集名，在【IP 地址】处输 入群集 IP 地址为【192.168.0.3】，在【完整的 Internet 名称】处输入群集名称为【w...
