罩极电机设计指引

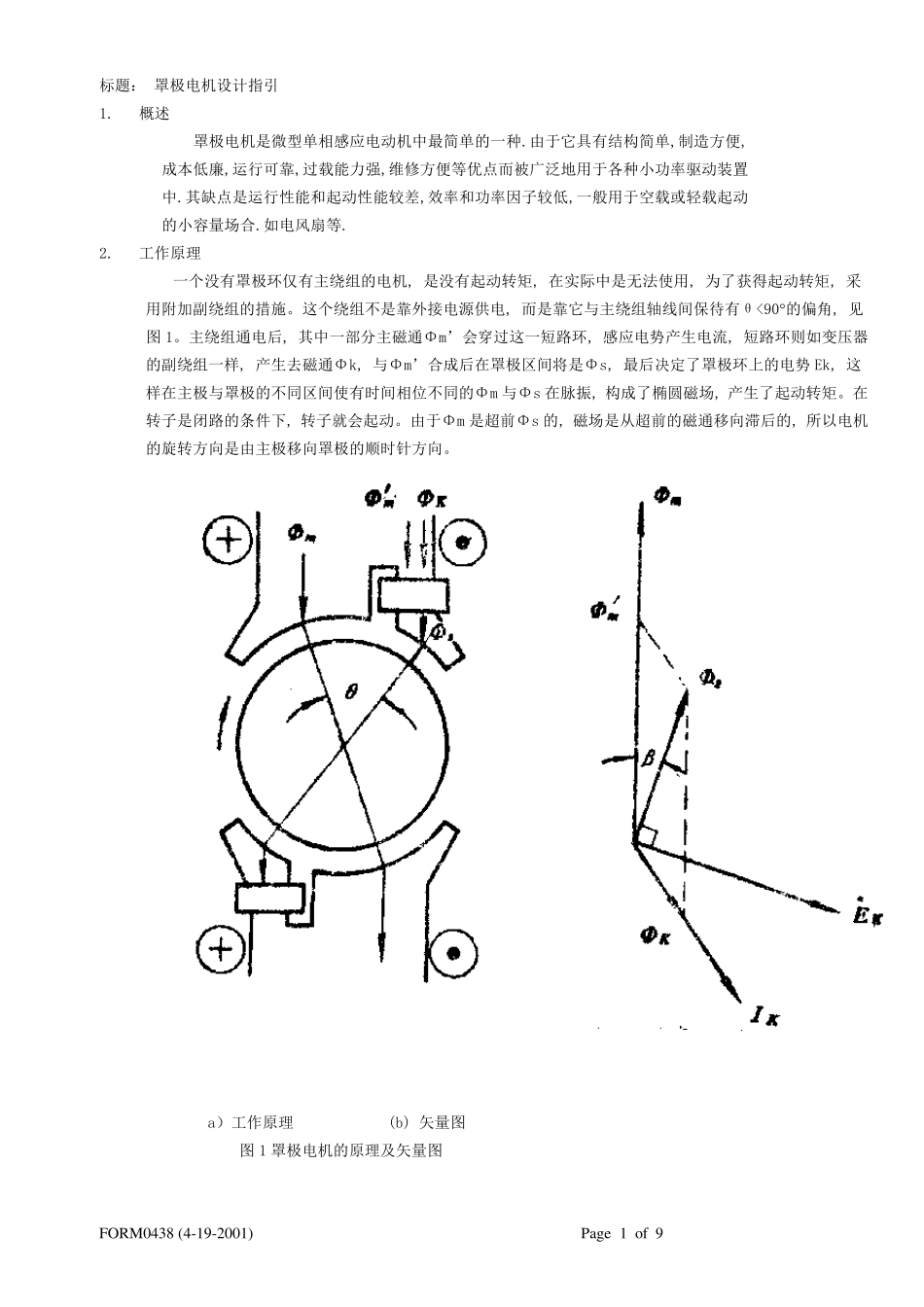

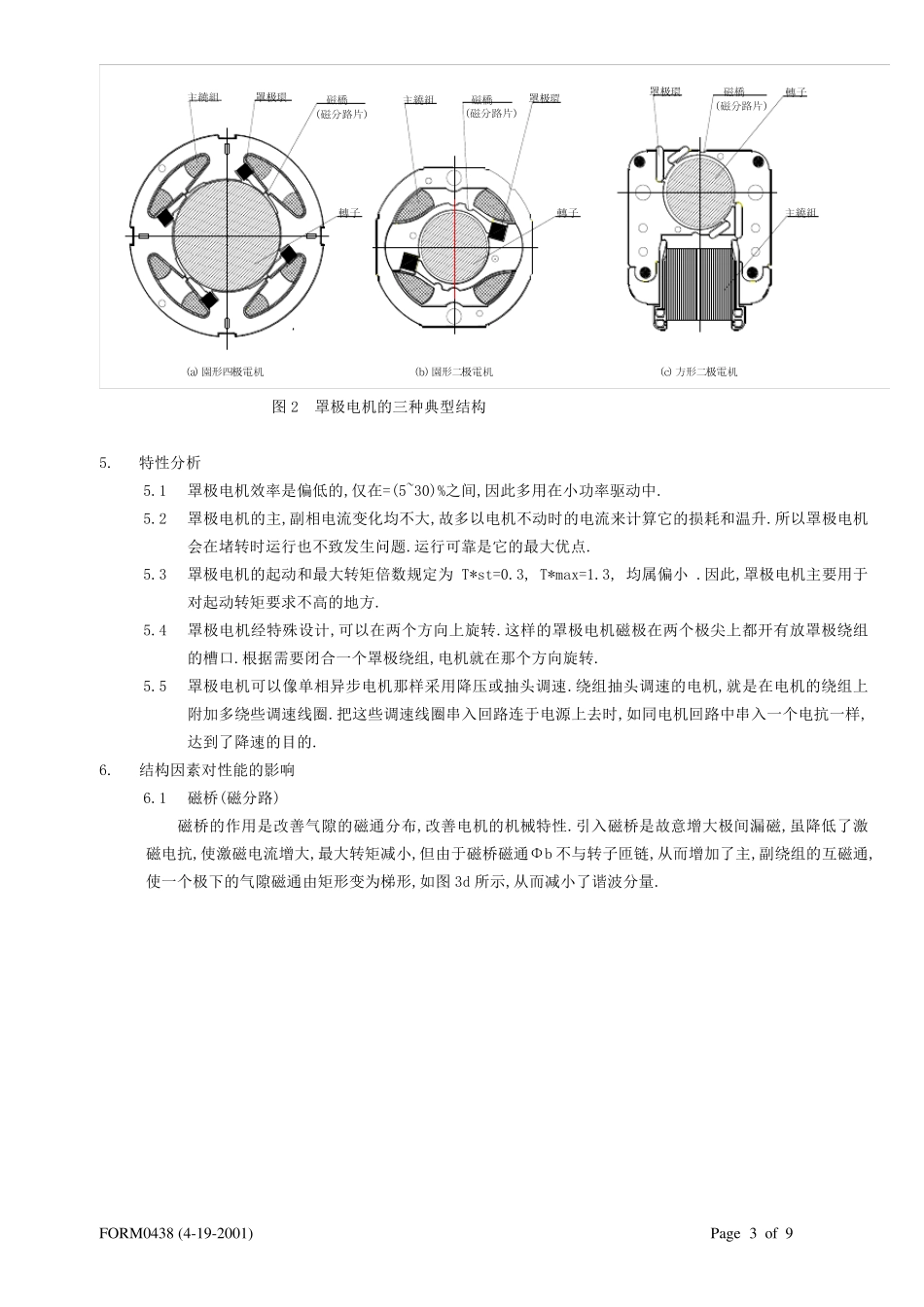

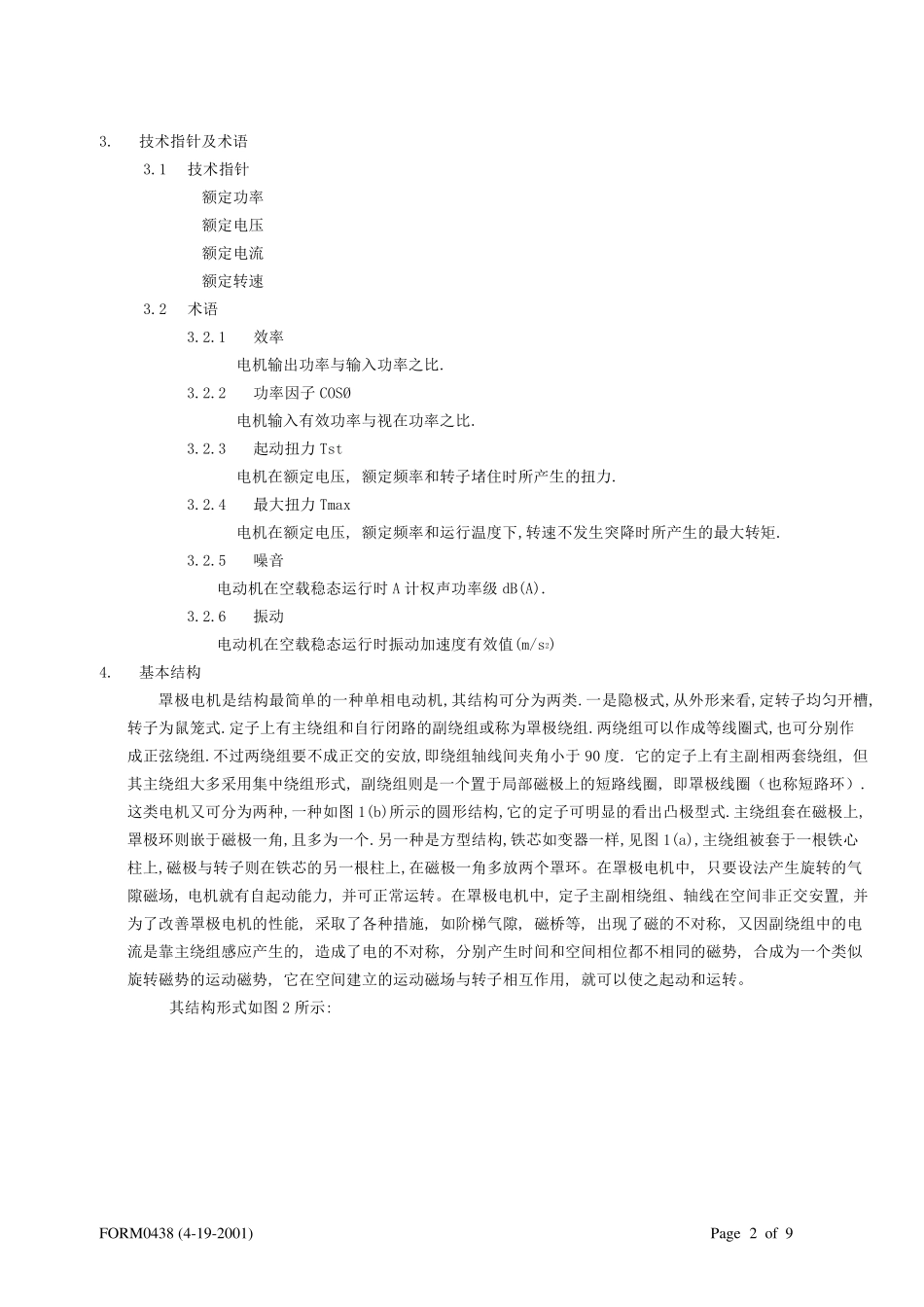

FORM0438 (4-19-2001) Pag e 1 o f 9 标 题 ： 罩 极 电 机 设 计 指 引 1. 概 述 罩 极 电 机 是 微 型 单 相 感 应 电 动 机 中 最 简 单 的 一 种 .由 于 它 具 有 结 构 简 单 ,制 造 方 便 , 成 本 低 廉 ,运 行 可 靠 ,过 载 能 力 强 ,维 修 方 便 等 优 点 而 被 广 泛 地 用 于 各 种 小 功 率 驱 动 装 置 中 .其 缺 点 是 运 行 性 能 和 起 动 性 能 较 差 ,效 率 和 功 率 因 子 较 低 ,一 般 用 于 空 载 或 轻 载 起 动 的 小 容 量 场 合 .如 电 风 扇 等 . 2. 工 作 原 理 一 个 没 有 罩 极 环 仅 有 主 绕 组 的 电 机 , 是 没 有 起 动 转 矩 , 在 实 际 中 是 无 法 使 用 , 为 了 获 得 起 动 转 矩 , 采用 附 加 副 绕 组 的 措 施 。 这 个 绕 组 不 是 靠 外 接 电 源 供 电 , 而 是 靠 它 与 主 绕 组 轴 线间保待有 θ<90的 偏角, 见图1。 主 绕 组 通电 后, 其 中 一 部分主 磁通Φm’会穿过 这 一 短路环 , 感 应 电 势产生电 流, 短路环 则如 变压器的 副 绕 组 一 样, 产生去磁通Φk, 与 Φm’合 成 后在 罩 极 区间将是 Φs, 最 后决 定 了 罩 极 环 上 的 电 势Ek, 这样在 主 极 与 罩 极 的 不 同 区间使 有 时 间相 位 不 同 的 Φm 与 Φs 在 脉 振 , 构 成 了 椭 圆 磁场 , 产生了 起 动 转 矩 。 在转 子 是 闭 路的 条 件 下 , 转 子 就 会起 动 。 由 于 Φm 是 超 前 Φs 的 , 磁场 是 从 超 前 的 磁通移 向 滞 后的 , 所 以 电 机的 旋 转 方 向 是 由 主 极 移 向 罩 极 的 顺 时 针 方 向 。 a） 工 作 原 理 (b) 矢 量 图 图1 罩 极 电 机 的 原 理 及 矢 量 图 FORM0438 (4-19-2001) Pag e 2 o f 9 3. 技术指针及术语 3.1 技术指针 额定功率 额定电压 额定电流 额定转速 3.2 术语 3.2.1 效率 电机输出功率与输入功率之比. 3.2.2 功率因子COSØ 电机输入有 效功率与视 在 功率之比. 3.2.3 起 动 扭 力 Tst 电机在 额定电压, 额定频 率和 ...
