美国标准AS568A的星形密封圈尺寸表

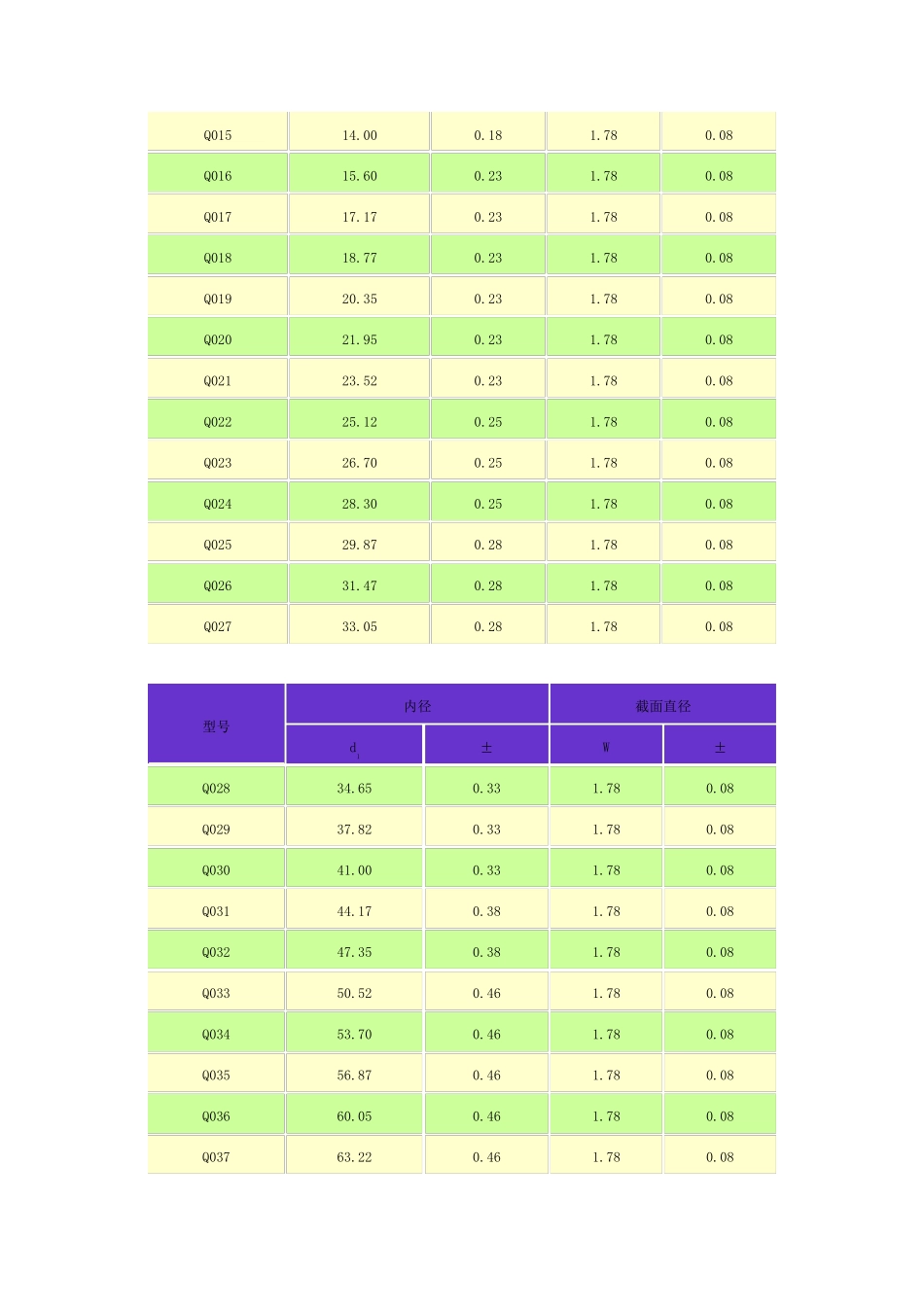

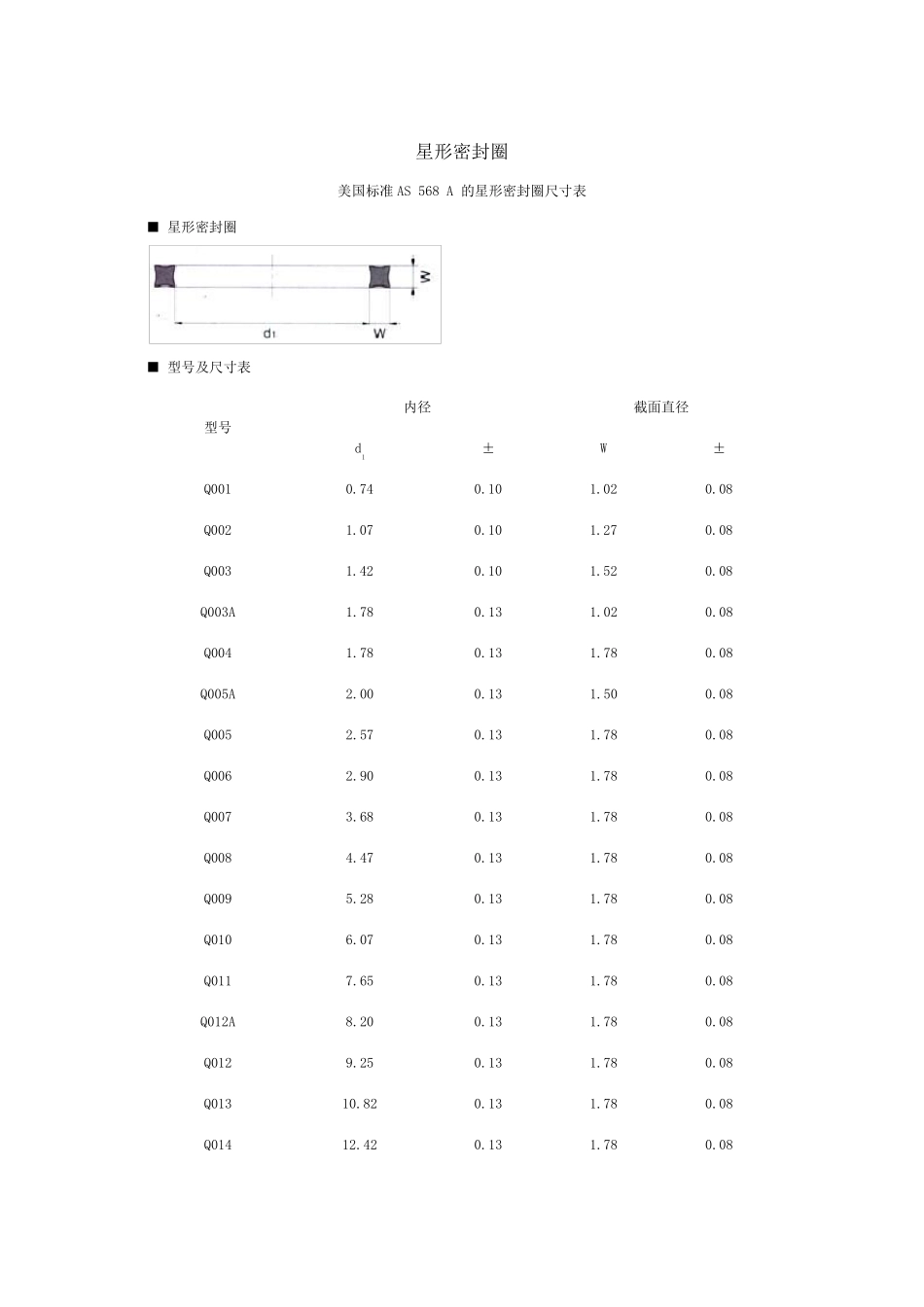

星形密封圈 美国标准AS 568 A 的星形密封圈尺寸表 ■ 星形密封圈 ■ 型号及尺寸表 型号 内径 截面直径 d1 ± W ± Q001 0.74 0.10 1.02 0.08 Q002 1.07 0.10 1.27 0.08 Q003 1.42 0.10 1.52 0.08 Q003A 1.78 0.13 1.02 0.08 Q004 1.78 0.13 1.78 0.08 Q005A 2.00 0.13 1.50 0.08 Q005 2.57 0.13 1.78 0.08 Q006 2.90 0.13 1.78 0.08 Q007 3.68 0.13 1.78 0.08 Q008 4.47 0.13 1.78 0.08 Q009 5.28 0.13 1.78 0.08 Q010 6.07 0.13 1.78 0.08 Q011 7.65 0.13 1.78 0.08 Q012A 8.20 0.13 1.78 0.08 Q012 9.25 0.13 1.78 0.08 Q013 10.82 0.13 1.78 0.08 Q014 12.42 0.13 1.78 0.08 Q015 14.00 0.18 1.78 0.08 Q016 15.60 0.23 1.78 0.08 Q017 17.17 0.23 1.78 0.08 Q018 18.77 0.23 1.78 0.08 Q019 20.35 0.23 1.78 0.08 Q020 21.95 0.23 1.78 0.08 Q021 23.52 0.23 1.78 0.08 Q022 25.12 0.25 1.78 0.08 Q023 26.70 0.25 1.78 0.08 Q024 28.30 0.25 1.78 0.08 Q025 29.87 0.28 1.78 0.08 Q026 31.47 0.28 1.78 0.08 Q027 33.05 0.28 1.78 0.08 型号 内径 截面直径 d1 ± W ± Q028 34.65 0.33 1.78 0.08 Q029 37.82 0.33 1.78 0.08 Q030 41.00 0.33 1.78 0.08 Q031 44.17 0.38 1.78 0.08 Q032 47.35 0.38 1.78 0.08 Q033 50.52 0.46 1.78 0.08 Q034 53.70 0.46 1.78 0.08 Q035 56.87 0.46 1.78 0.08 Q036 60.05 0.46 1.78 0.08 Q037 63.22 0.46 1.78 0.08 Q038 66.40 0.51 1.78 0.08 Q039 69.57 0.51 1.78 0.08 Q040 72.75 0.51 1.78 0.08 Q041 75.92 0.61 1.78 0.08 Q042 82.27 0.61 1.78 0.08 Q043 88.62 0.61 1.78 0.08 Q044 94.97 0.69 1.78 0.08 Q045 101.32 0.69 1.78 0.08 Q046 107.67 0.76 1.78 0.08 Q047 114.02 0.76 1.78 0.08 Q048 120.37 0.76 1.78 0.08 Q049 126.72 0.94 1.78 0.08 Q050 133.07 0.94 1.78 0.08 Q102 1.24 0.10 2.62 0.08 Q103 2.06 0.10 2.62 0.08 Q104 2.84 0.13 2.62 0.08 Q105 3.63 0.13 2.62 0.08 Q106 4.42 0.13 2.62 0.08 Q107 5.23 0.13 2.62 0.08 Q108 6.02 0.13 2....
