土木工程课程设计--建筑结构抗震设计

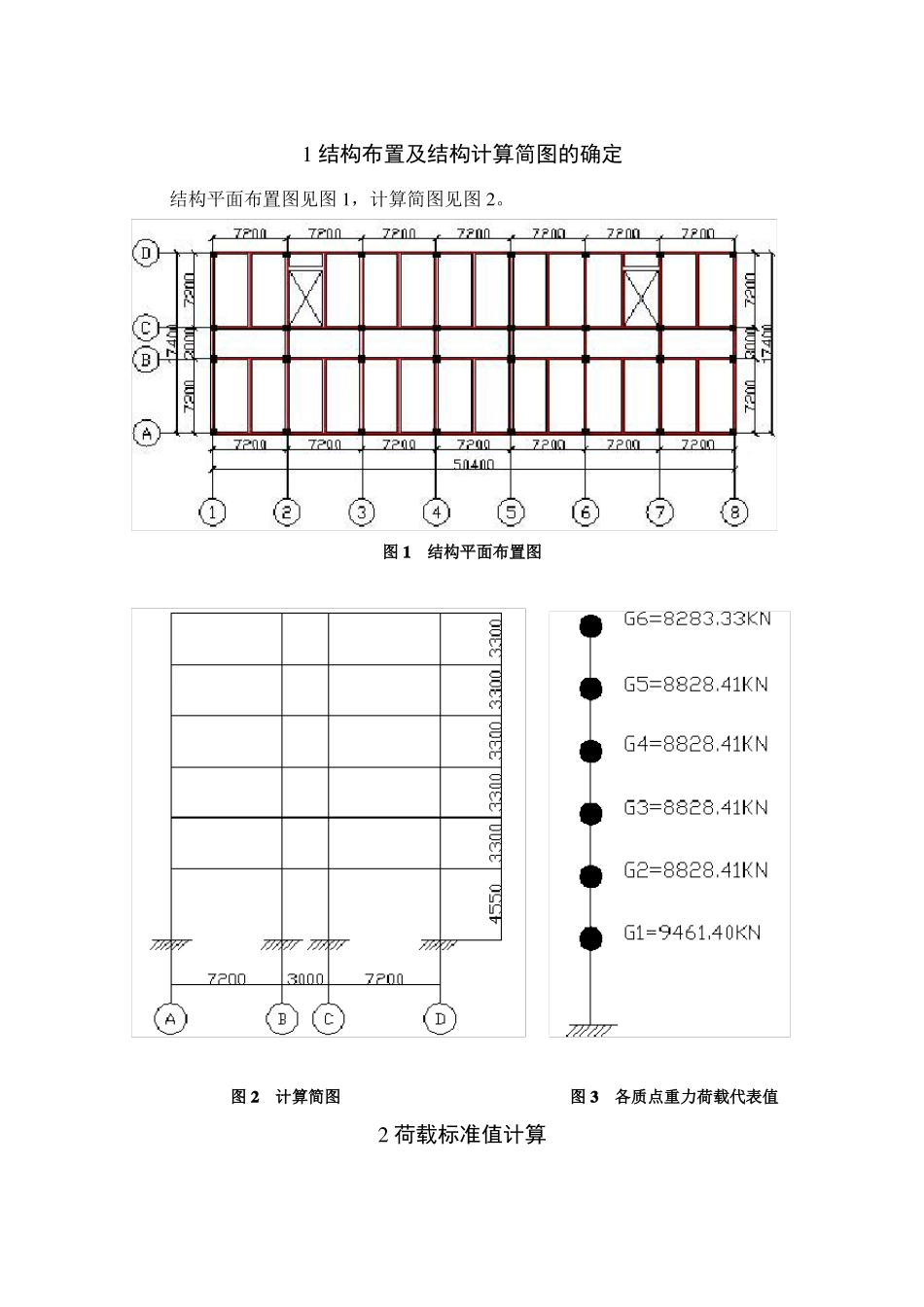

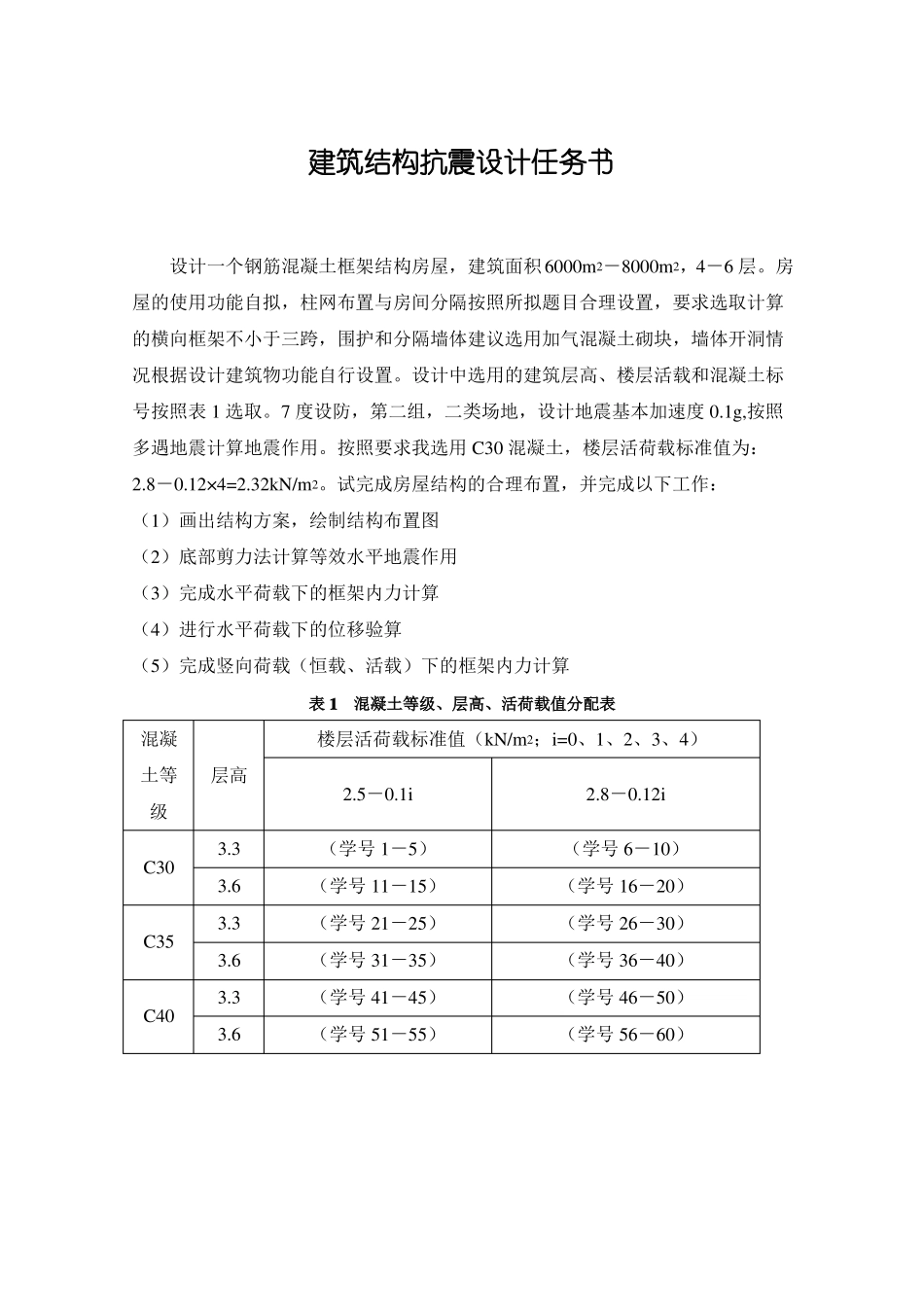

《建筑结构抗震设计》课程设计学院：建筑工程学院班级：11 土木工程 1姓名：*******学号：***********指导老师：********建筑结构抗震设计任务书设计一个钢筋混凝土框架结构房屋，建筑面积 6000m2－8000m2，4－6 层。房屋的使用功能自拟，柱网布置与房间分隔按照所拟题目合理设置，要求选取计算的横向框架不小于三跨，围护和分隔墙体建议选用加气混凝土砌块，墙体开洞情况根据设计建筑物功能自行设置。设计中选用的建筑层高、楼层活载和混凝土标号按照表 1 选取。7 度设防，第二组，二类场地，设计地震基本加速度 0.1g,按照多遇地震计算地震作用。按照要求我选用 C30 混凝土，楼层活荷载标准值为：2.8－0.12×4=2.32kN/m2。试完成房屋结构的合理布置，并完成以下工作：（1）画出结构方案，绘制结构布置图（2）底部剪力法计算等效水平地震作用（3）完成水平荷载下的框架内力计算（4）进行水平荷载下的位移验算（5）完成竖向荷载（恒载、活载）下的框架内力计算表 1混凝土等级、层高、活荷载值分配表混凝土等级C303.33.63.33.63.33.6层高楼层活荷载标准值（kN/m2；i=0、1、2、3、4）2.5－0.1i（学号 1－5）（学号 11－15）（学号 21－25）（学号 31－35）（学号 41－45）（学号 51－55）2.8－0.12i（学号 6－10）（学号 16－20）（学号 26－30）（学号 36－40）（学号 46－50）（学号 56－60）C35C401 结构布置及结构计算简图的确定结构平面布置图见图 1，计算简图见图 2。图 1结构平面布置图图 2计算简图图 3各质点重力荷载代表值2 荷载标准值计算蒸压粉煤灰加气混凝土砌块 5.5 kN/m3；钢筋混凝土 25 kN/m3；铝合金窗 0.4kN/m2；木门 0.15kN/m2。（1）屋面40 厚 C20 细石混凝土，内配 Φ4@150×150钢筋网片24×0.04＝0.96kN/ m2干铺无纺聚酯纤维布隔离层0.01kN/ m225 厚挤塑聚苯乙烯泡沫塑料板保温层0.5×0.025=0.0125kN/ m24 厚高聚物改性沥青防水卷材层0.01kN/ m220 厚 1∶3 水泥砂浆掺聚丙烯找平层20×0.02＝0.40kN/ m21∶8 水泥膨胀珍珠岩找 2%坡,最薄处 20 厚7×(0.18+0.02)/2＝0.7kN/ m2100 厚现浇钢筋混凝土板25×0.10=2.50kN/ m220 厚板底抹灰20×0.02=0.40kN/ m2恒载合计：4.993 kN/ m2活载合计（不上人，只有雪载）：0.7kN/ m2（2）楼面水磨石楼面(总厚度 30)0.65kN/ m2100 厚现浇钢筋混凝土板25×0.10=2.50kN/ m220 厚板底抹灰20×0.02=0.40kN/ m2恒载合计：3.55 ...
