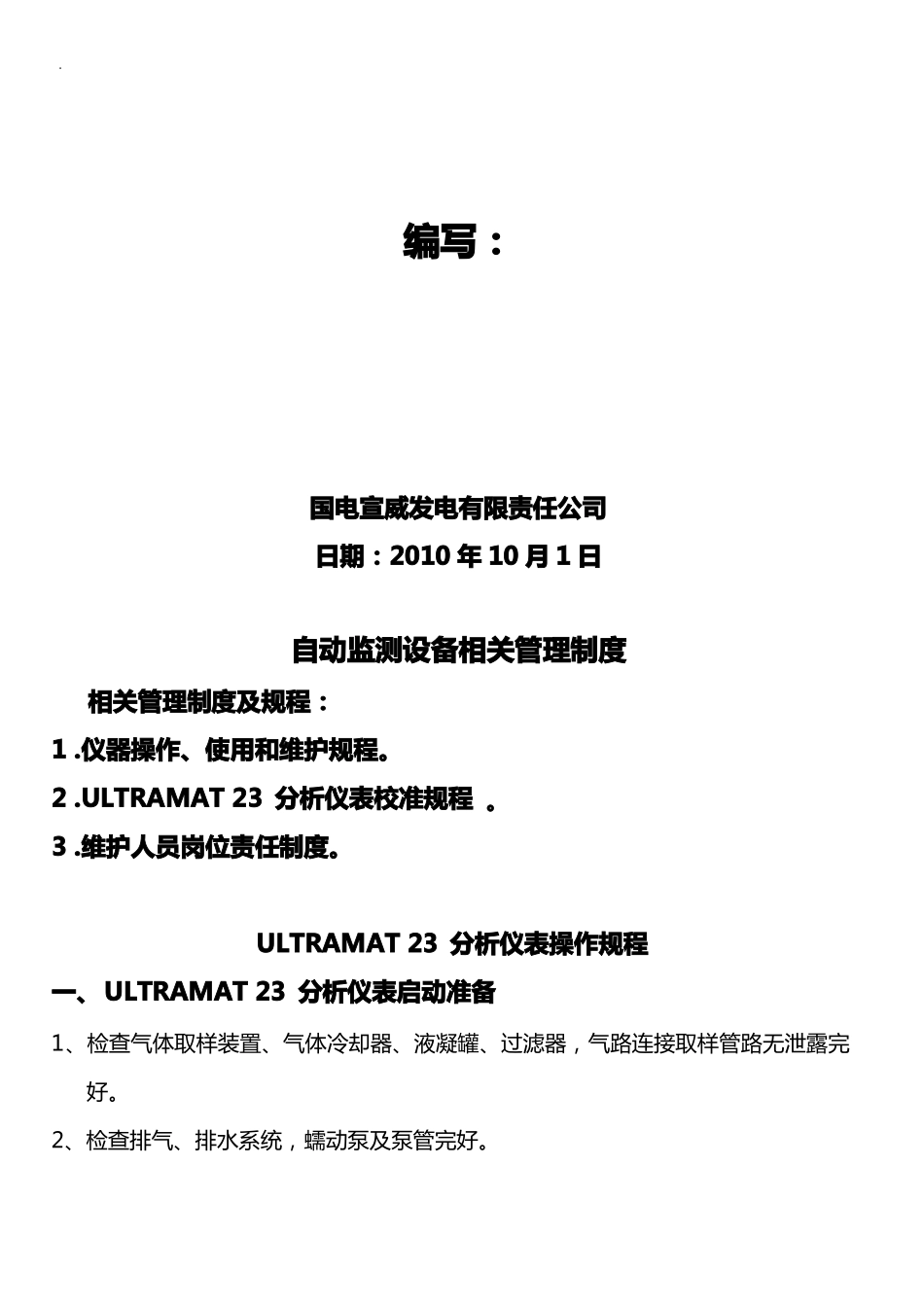

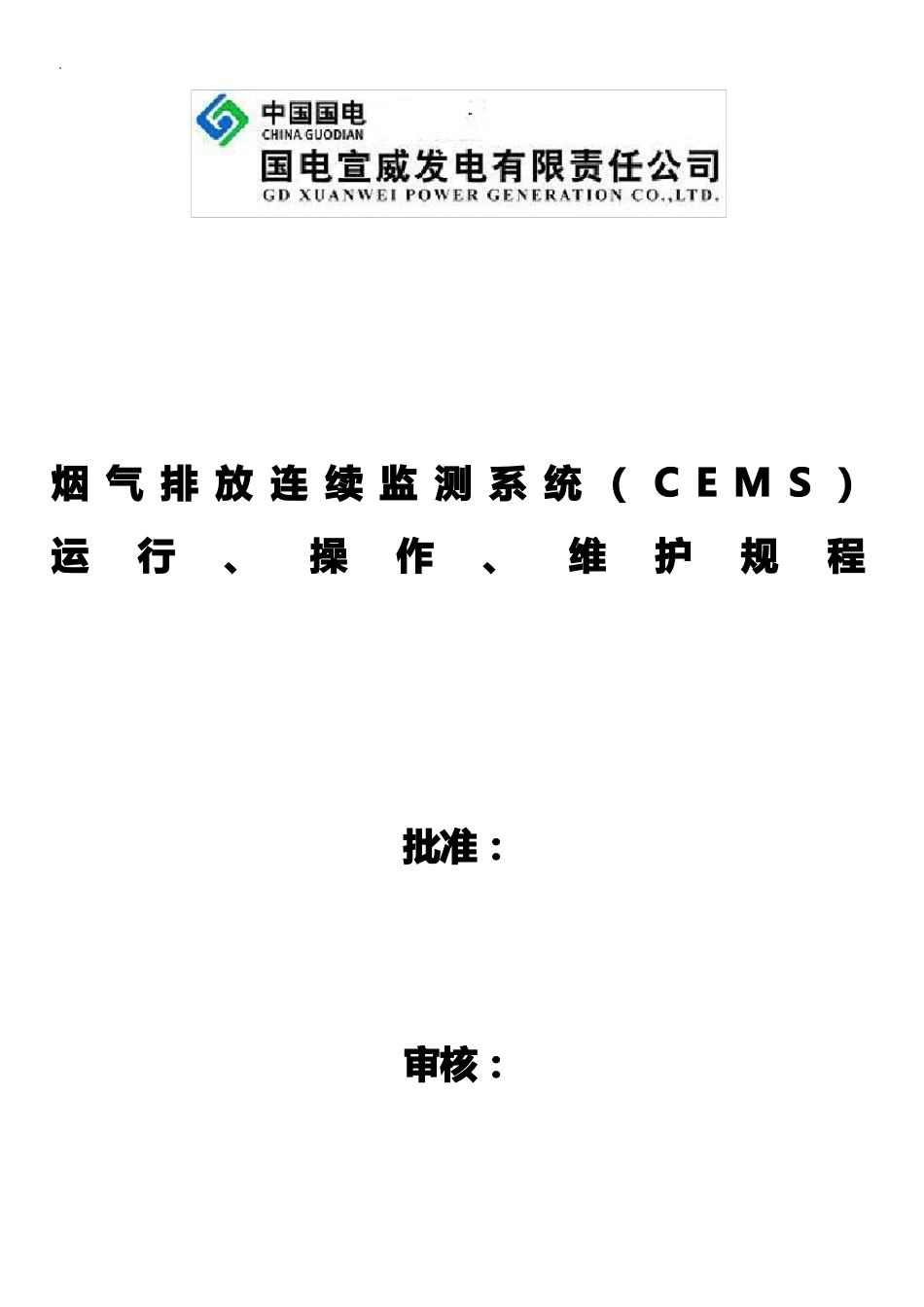

.烟 气 排运行放 连 续、操监 测 系作、批准：审核：统 （维C E护S规）程M.编写：国电宣威发电有限责任公司日期：2010 年 10 月 1 日自动监测设备相关管理制度相关管理制度及规程：1 .仪器操作、使用和维护规程。2 .ULTRAMAT 23 分析仪表校准规程 。3 .维护人员岗位责任制度。ULTRAMAT 23 分析仪表操作规程一、ULTRAMAT 23 分析仪表启动准备1、检查气体取样装置、气体冷却器、液凝罐、过滤器，气路连接取样管路无泄露完好。2、检查排气、排水系统，蠕动泵及泵管完好。.3、检查监测系统电源正常，接地系统完好。4、检查温度控制器正常，交流接触器完好。二、ULTRAMAT 23 分析仪表启动1、依次启动采样探头、拌热管加热和冷凝器制冷，使之达到预定温度。采样探头温度设定 120℃，伴热管温度设定 120℃，冷凝器 2-6℃2、开启压缩空气源，调节各环节压力达到 0.4-0.5MPa。3、使 PLC 系统上电，检查 PLC 系统工作正常。4、接通 ULTRAMAT 23 分析仪表电源，仪表开始预热。5、检查 ULTRAMAT 23 分析仪表自动标定循环正常。6、采用高纯氮标气对ULTRAMAT 23 分析仪表进行 O2 零点标定及空气满量程标定，检查标定是否成功。7、采用满量程70%-100% 二氧化硫标气对ULTRAMAT 23 分析仪表进行SO2 标定，检查标定是否成功8、采用满量程 70%-100% 标气对 ULTRAMAT 23 分析仪表进行 NO 标定，检查标定是否成功9、启动 DAS 数采电脑程序，检查采集值与ULTRAMAT 23 分析仪表测量值一致，报表功能打印正常。10、检查无线数据传输系统—数据采集传输SWC—2000P 正常。11、检查 PLC 传输、 DCS 系统数据显示正常，隔离器有无报警是否正常。12、检查至 RTU 数据显示各参数是否正常。三、ULTRAMAT 23 分析仪表停机操作1、将 ULTRAMAT 23 分析仪表切换到吹扫状态，吹扫 5-10 分钟。.2、依次关闭气体分析仪、冷凝器和压缩空气。3、断开取样管线加热电源，取样探头加热器电源。ULTRAMAT 23 分析仪表校准规程1、对 O2 零点进行标定从仪器上 LED 进入主菜单中，进入“ CALIBRATION”子菜单输入保护密码，按“ENTER”设为仪器标定(按“ENTER”键进入，移动光标至“CALIBRATION”按“ENTER”进入“CALIBRO2SENSOR”，按“ENTER”进入“O2 CAL AFTER INSTSLL”按“ ENTER”进入，此时:打开标气旁路阀，通入标准气体流量控制在（1.0~1.2L/min），通入的高纯氮气待氧零点直至显示值与标气值稳定按...
