垃圾焚烧厂课程设计计算书

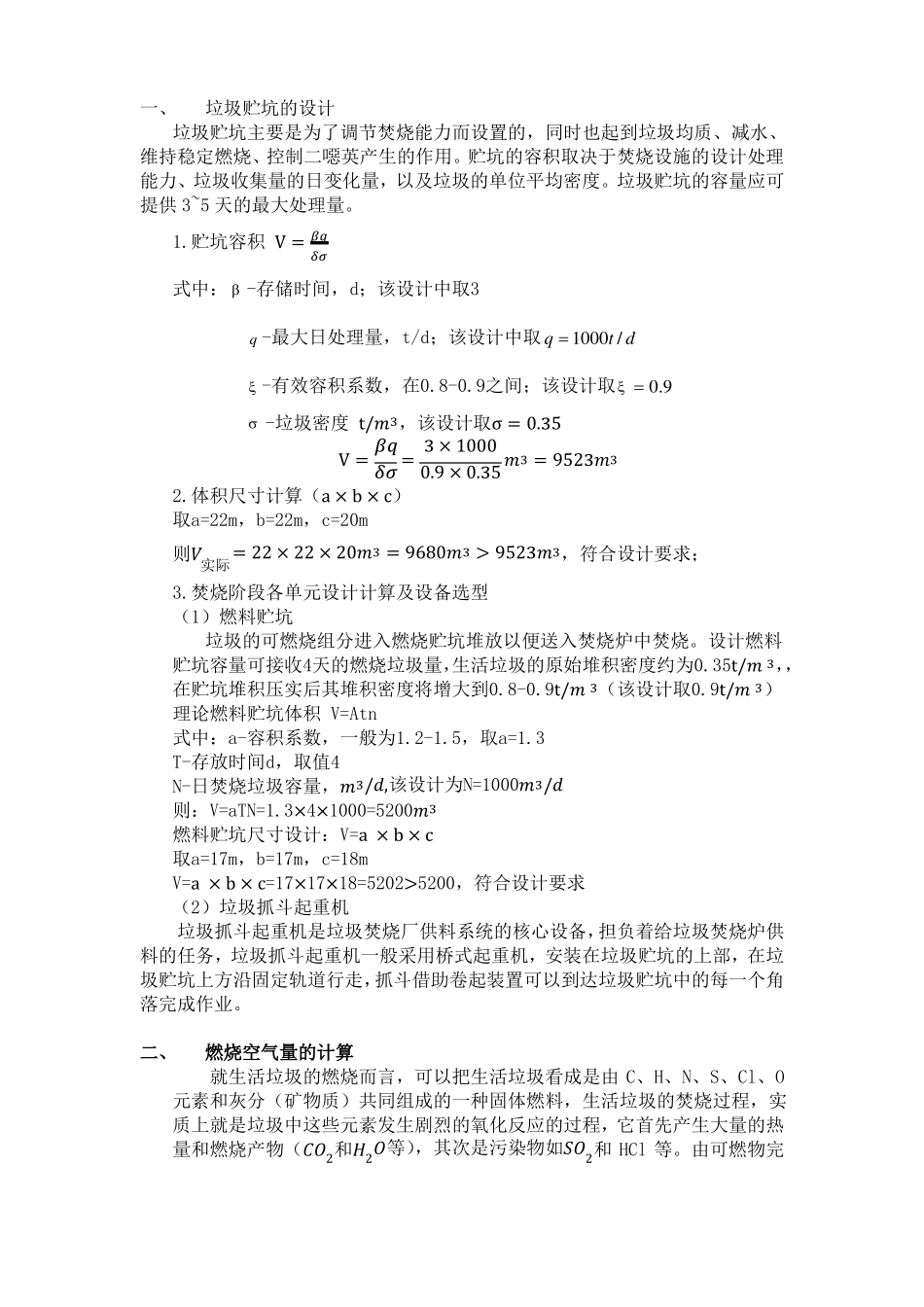

垃圾焚烧厂课程设计计算书_第1页
1/12
垃圾焚烧厂课程设计计算书_第2页
2/12
垃圾焚烧厂课程设计计算书_第3页
3/12
一、垃圾贮坑的设计垃圾贮坑主要是为了调节焚烧能力而设置的,同时也起到垃圾均质、减水、维持稳定燃烧、控制二噁英产生的作用。贮坑的容积取决于焚烧设施的设计处理能力、垃圾收集量的日变化量,以及垃圾的单位平均密度。垃圾贮坑的容量应可提供 3~5 天的最大处理量。1.贮坑容积 V =𝛿𝜎式中:  -存储时间,d;该设计中取3q -最大日处理量,t/d;该设计中取 q  1000t / d -有效容积系数,在0.8-0.9之间;该设计取  0.9 -垃圾密度 t/𝑚3,该设计取σ = 0.35𝛽𝑞3 × 10003V ==𝑚 = 9523𝑚3𝛿𝜎0.9 × 0.352.体积尺寸计算(a × b × c)取a=22m,b=22m,c=20m则𝑉实际= 22 × 22 × 20𝑚3 = 9680𝑚3 > 9523𝑚3,符合设计要求;3.焚烧阶段各单元设计计算及设备选型(1)燃料贮坑垃圾的可燃烧组分进入燃烧贮坑堆放以便送入焚烧炉中焚烧。设计燃料贮坑容量可接收4天的燃烧垃圾量,生活垃圾的原始堆积密度约为0.35t/𝑚 3,,在贮坑堆积压实后其堆积密度将增大到0.8-0.9t/𝑚 3(该设计取0.9t/𝑚 3)理论燃料贮坑体积 V=Atn式中:a-容积系数,一般为1.2-1.5,取a=1.3T-存放时间d,取值4N-日焚烧垃圾容量,𝑚3/𝑑,该设计为N=1000𝑚3/𝑑则:V=aTN=1.3×4×1000=5200𝑚3燃料贮坑尺寸设计:V=a × b × c取a=17m,b=17m,c=18mV=a × b × c=17×17×18=5202>5200,符合设计要求(2)垃圾抓斗起重机垃圾抓斗起重机是垃圾焚烧厂供料系统的核心设备,担负着给垃圾焚烧炉供料的任务,垃圾抓斗起重机一般采用桥式起重机,安装在垃圾贮坑的上部,在垃圾贮坑上方沿固定轨道行走,抓斗借助卷起装置可以到达垃圾贮坑中的每一个角落完成作业。二、燃烧空气量的计算就生活垃圾的燃烧而言,可以把生活垃圾看成是由 C、H、N、S、Cl、O元素和灰分(矿物质)共同组成的一种固体燃料,生活垃圾的焚烧过程,实质上就是垃圾中这些元素发生剧烈的氧化反应的过程,它首先产生大量的热量和燃烧产物(𝐶𝑂2和𝐻2𝑂等),其次是污染物如𝑆𝑂2和 HCl 等。由可燃物完𝛽𝑞全燃烧默认的元素化学计量反应,即:C 氧化为𝐶𝑂2,H 氧化为𝐻2𝑂,S 氧化为𝑆𝑂2,N 还原为𝑁2,Cl 与 H 结合生成 HCl,1kg 垃圾燃烧所需的理论空气量为:𝐴0 = 𝜔𝐶12𝐶𝑙×0.21 + (𝜔𝐻 −35.5) ×4 ×0.21 −22.4𝜔122.4𝜔𝑂32𝑆×0.21 +32 ×0.2122.4𝜔22.4=8.89 ×0.1948 + 26.7 × (0.0785 − 0.010435.53)...
