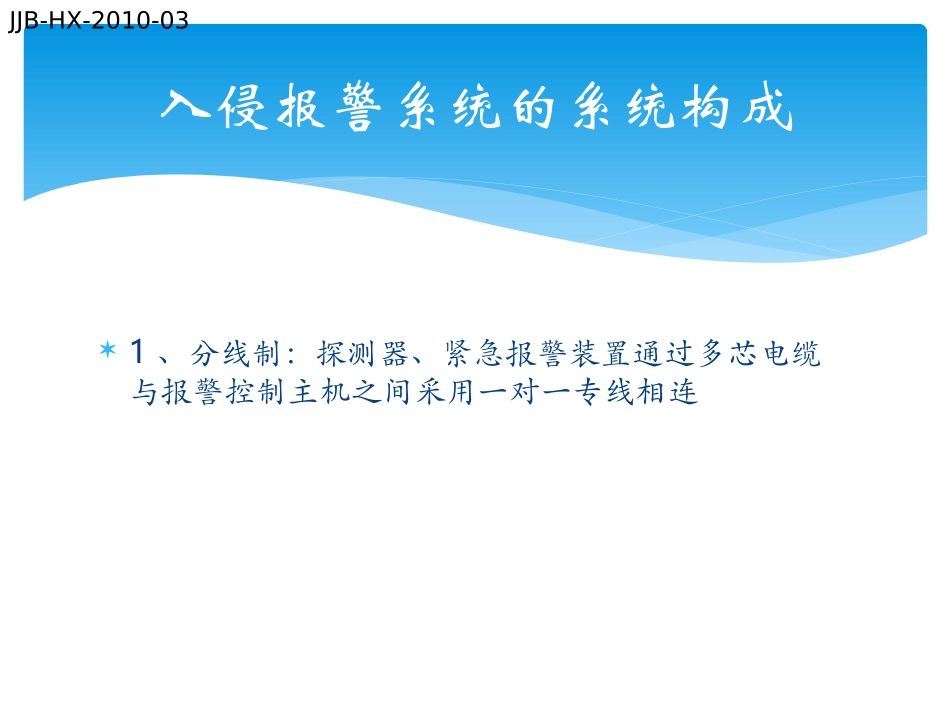

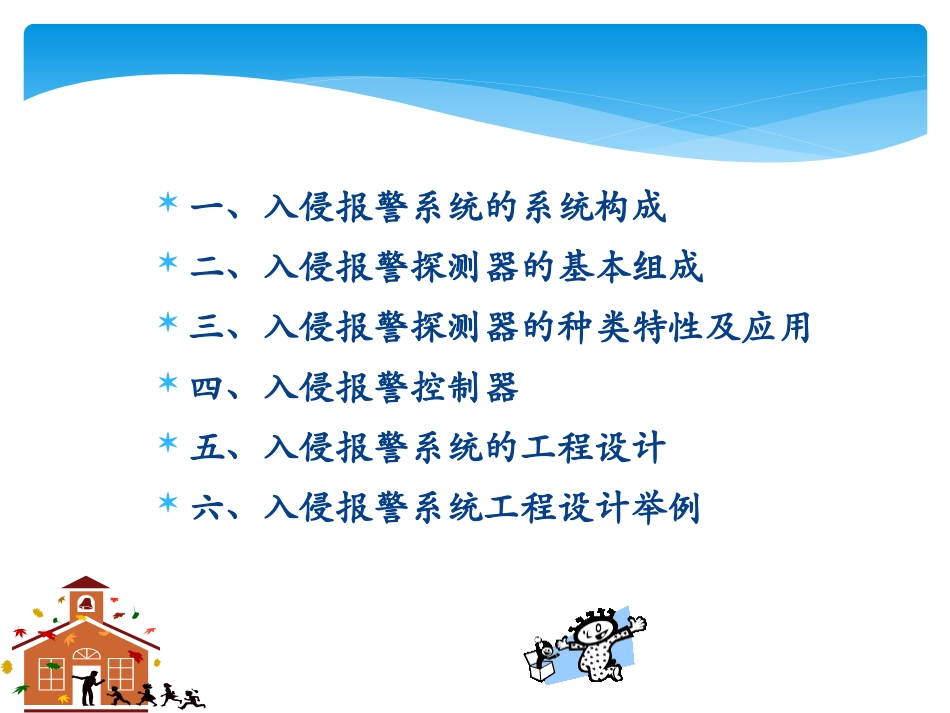

入侵报警系统一、入侵报警系统的系统构成二、入侵报警探测器的基本组成三、入侵报警探测器的种类特性及应用四、入侵报警控制器五、入侵报警系统的工程设计六、入侵报警系统工程设计举例JJB-HX-2010-031、分线制：探测器、紧急报警装置通过多芯电缆与报警控制主机之间采用一对一专线相连入侵报警系统的系统构成报警系统示意图JJB-HX-2010-032、总线制：探测器、紧急报警装置通过其相应的编址模块与报警控制主机之间采用报警总线（专线）相连JJB-HX-2010-03无线制：探测器、紧急报警装置通过其相应的无线设备与报警控制主机通讯，其中一个防区内的紧急报警装置不得大于4个JJB-HX-2010-03公共网络：探测器、紧急报警装置通过现场报警控制设备和/或网络传输接人设备与报警控制主机之间采用公共网络相连。公共网络可以是有线网络，也可以是有线-无线-有线网络JJB-HX-2010-03探测器是用来探测入侵者移动或其他动作的电子或机械部件组成的装置由传感器、放大器、转换输出电路组成二、入侵报警探测器的基本组成JJB-HX-2010-03一、探测器分类按用途分：户内、户外、周界、重点按原理分：开关、声控、红外、微波、超声波、电场感应、双技术等按警戒范围分：点控、线控、面控、空间控制按工作方式分：主动、被动三、入侵报警探测器的种类特性及应用常用探测器开关报警探测器把防范现场传感器的位置或工作状态的变化转换为控制电路通断的变化，并以此来触发报警电路。磁控开关微动开关易动金属线压力垫开关报警探测器1、磁控开关（门、窗磁）：由永久磁铁和干簧管组成。当磁铁靠近干簧管时，管中带金属触点的两个簧片在磁场作用下被吸合，两触点接通；磁铁远离干簧管达一定距离时，干簧管附近磁场消失或减弱，簧片自身靠弹性作用恢复到原位置，两触点断开。门磁门磁特点：适用于木门外壳材料：ABS工作距离：15-20/20-25mm安装方式：贴装式开关形式：常闭型(NC)--断路报警常开型(NO)--通路报警常开常闭型--NO&NO电流/电压/功率：0.5DCA/100DCV/10W安装：磁铁安装在被防范物体的活动部位，干簧管装在固定部位，并保持适当距离。优点：结构简单、价格低廉、耐腐蚀性好、触点寿命长、体积小、动作快、吸合功率小，经常被使用。注意事项：干簧管应装在被防范物体的固定部分，安装稳固，避免受猛烈震动，以防止干簧管碎裂；磁控开关不适用于磁性金属门窗，易使磁场消弱；报警控制部门的布线图应保密，连线接点要接触可靠。2、微动开关由按钮和簧片组成。靠外力作用在按钮上报警。安装方式：门窗合页处、物体下面、金属体上、可明装和暗装。要点：解除报警要人工复位，安装在易接触的地方，注意隐蔽；耐腐蚀性和动作灵敏度不如磁控开关。3、易断金属导线一种用导电性能好的金属材料制作的机械强度不高、容易断裂的导线。安装：可将其捆绕在门、窗把手或被保护的物体之上。特点：结构简单、价格低廉不易于伪装，漆包线的绝缘层易磨损而出现短路的现象，从而使报警系统失效。4、压力垫由两条金属带平行对应地分别固定在地毯背面和地板之间，两条金属带之间有几个位置使用绝缘材料支撑，使其互不接触。受到压力时，两金属带接触，触发报警。安装方式：窗台、大厅、楼道、楼梯、贵重物前特点：安装处不能潮湿声探测器声波产生条件：一是要有产生声源的振动体；二是要有能够传播这种振动形式的空气、水等弹性介质。声探测器分类：＊可闻声探测器：声控探测器（20-20000Hz）＊不可闻声探测器：超声波探测器（>20000Hz）次声波探测器（<20Hz）JJB-HX-2010-03用传声器作传感器，用来探测入侵者在防范区域内走动或作案活动发出的声响，并将此声响转换为电信号送入监听电路转换成音响供保安人员监听或录音，或送入报警电路，在现场声强达到一定程度时触发报警装置。1.声控探测器拾音器控制报警前置音频放大器后置音频放大器喇叭监听录音机JJB-HX-2010-03（1）属于空间型探测器。结构简单、成本低廉，安装简便，适宜噪声小的仓库、博物馆、银行库、机要室等场合。（2）尽量靠近目标，注意声学环境。（3）可做成特定频率的探测器。声控探测...
