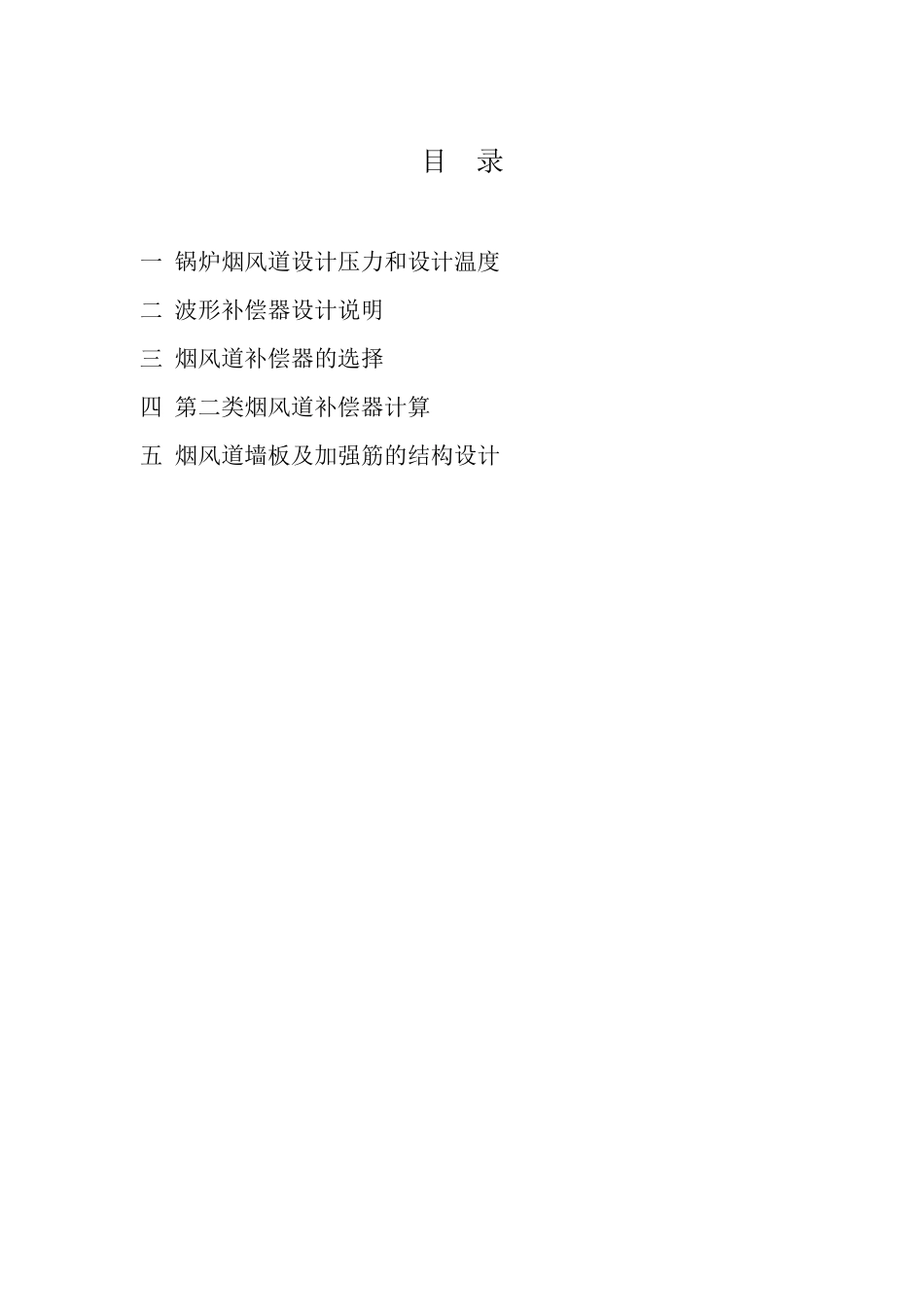

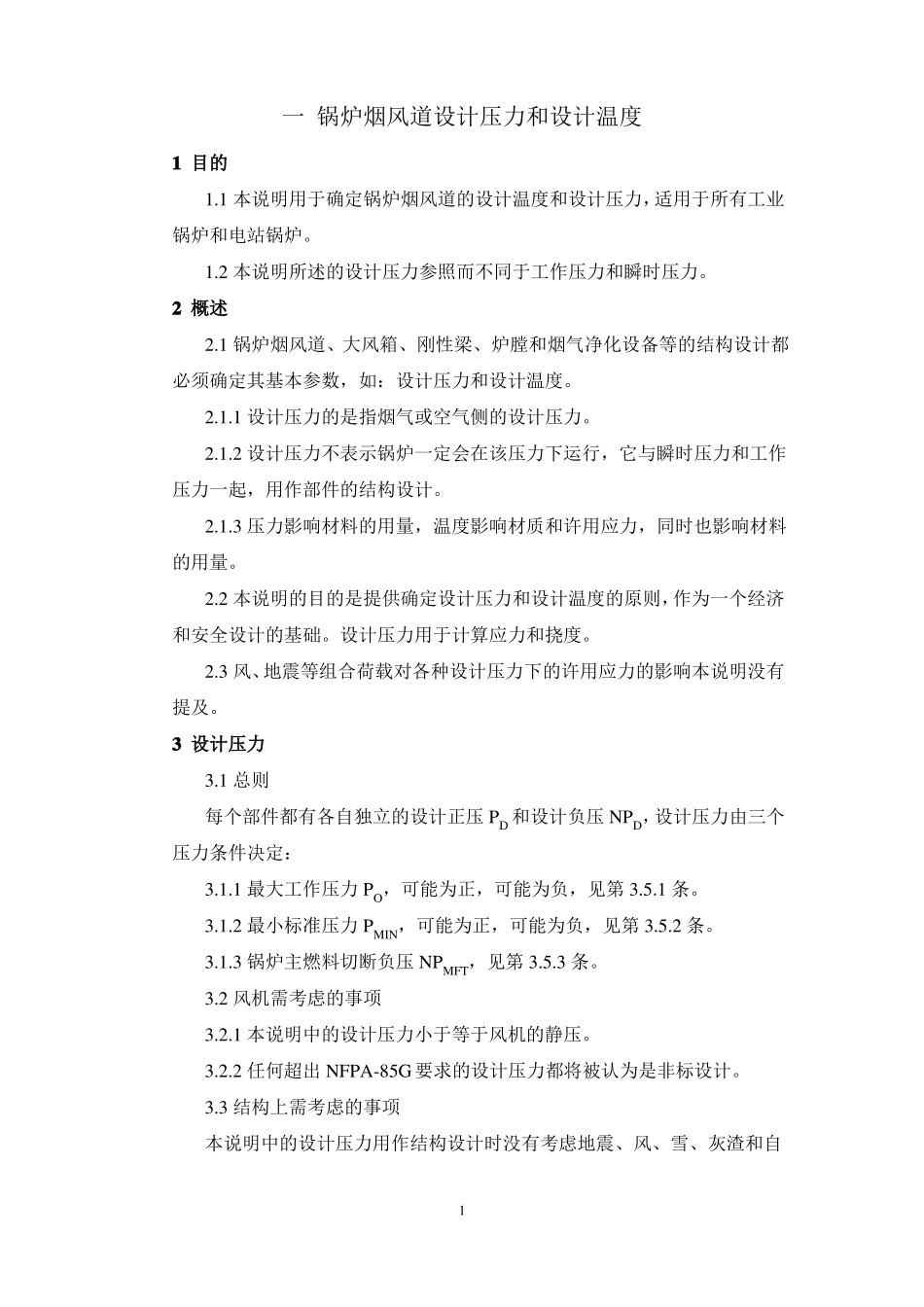

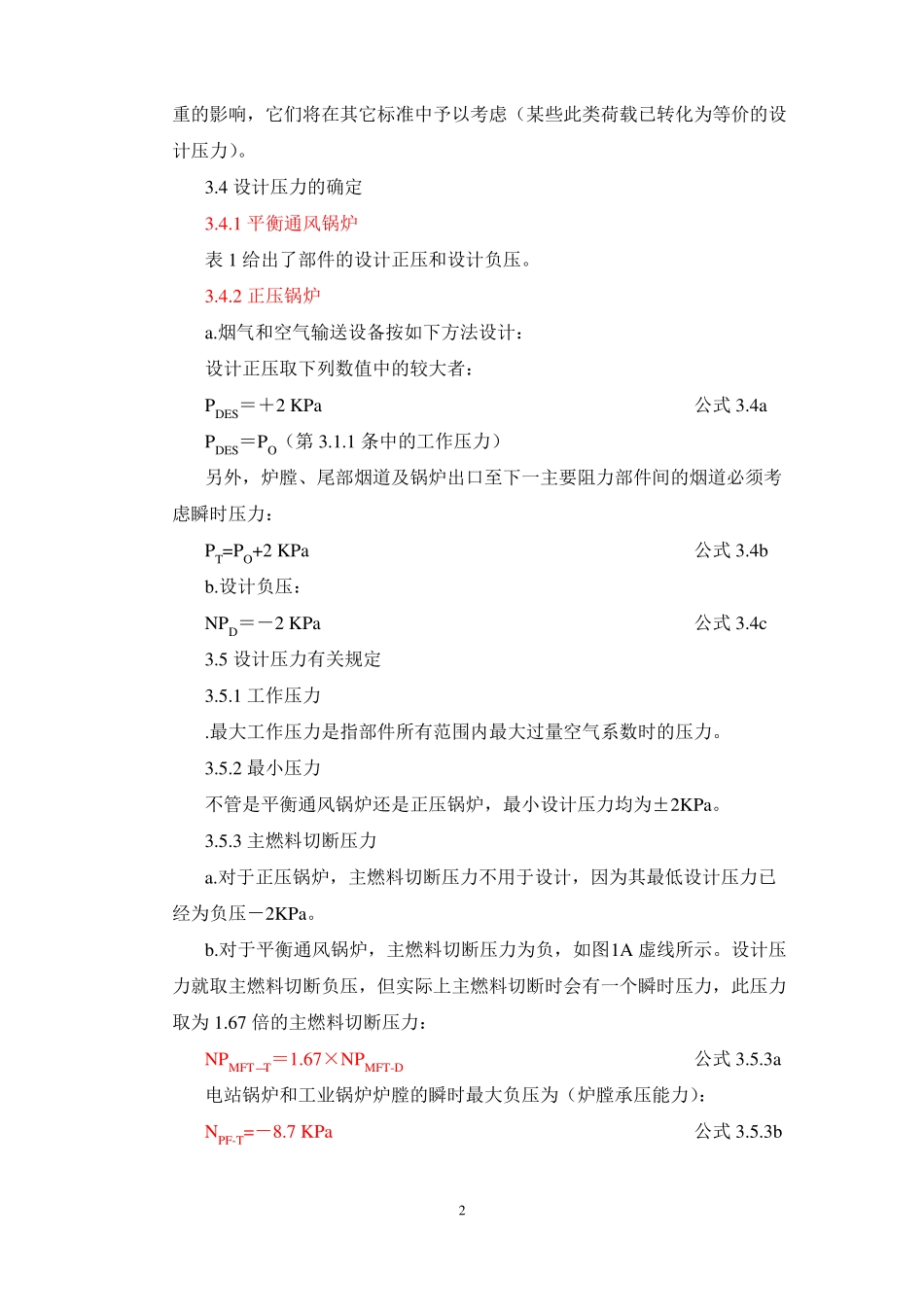

目录一 锅炉烟风道设计压力和设计温度二 波形补偿器设计说明三 烟风道补偿器的选择四 第二类烟风道补偿器计算五 烟风道墙板及加强筋的结构设计一 锅炉烟风道设计压力和设计温度1 目的1.1 本说明用于确定锅炉烟风道的设计温度和设计压力，适用于所有工业锅炉和电站锅炉。1.2 本说明所述的设计压力参照而不同于工作压力和瞬时压力。2 概述2.1 锅炉烟风道、大风箱、刚性梁、炉膛和烟气净化设备等的结构设计都必须确定其基本参数，如：设计压力和设计温度。2.1.1 设计压力的是指烟气或空气侧的设计压力。2.1.2 设计压力不表示锅炉一定会在该压力下运行，它与瞬时压力和工作压力一起，用作部件的结构设计。2.1.3 压力影响材料的用量，温度影响材质和许用应力，同时也影响材料的用量。2.2 本说明的目的是提供确定设计压力和设计温度的原则，作为一个经济和安全设计的基础。设计压力用于计算应力和挠度。2.3 风、地震等组合荷载对各种设计压力下的许用应力的影响本说明没有提及。3 设计压力3.1 总则每个部件都有各自独立的设计正压 PD 和设计负压 NPD，设计压力由三个压力条件决定：3.1.1 最大工作压力 PO，可能为正，可能为负，见第 3.5.1 条。3.1.2 最小标准压力 PMIN，可能为正，可能为负，见第 3.5.2 条。3.1.3 锅炉主燃料切断负压 NPMFT，见第 3.5.3 条。3.2 风机需考虑的事项3.2.1 本说明中的设计压力小于等于风机的静压。3.2.2 任何超出 NFPA-85G 要求的设计压力都将被认为是非标设计。3.3 结构上需考虑的事项本说明中的设计压力用作结构设计时没有考虑地震、风、雪、灰渣和自1重的影响，它们将在其它标准中予以考虑（某些此类荷载已转化为等价的设计压力）。3.4 设计压力的确定3.4.1 平衡通风锅炉表 1 给出了部件的设计正压和设计负压。3.4.2 正压锅炉a.烟气和空气输送设备按如下方法设计：设计正压取下列数值中的较大者：PDES＝＋2 KPa公式 3.4aPDES＝PO（第 3.1.1 条中的工作压力）另外，炉膛、尾部烟道及锅炉出口至下一主要阻力部件间的烟道必须考虑瞬时压力：PT=PO+2 KPab.设计负压：NPD＝－2 KPa公式 3.4c公式 3.4b3.5 设计压力有关规定3.5.1 工作压力.最大工作压力是指部件所有范围内最大过量空气系数时的压力。3.5.2 最小压力不管是平衡通风锅炉还是正压锅炉，最小设计压力均为±2KPa。3.5.3 主燃料切断压力a.对于正压锅炉，主燃料切断压力不用于设计，因为其最低设计压力已经为...
