大工17水工建筑物课程设计大作业及答案

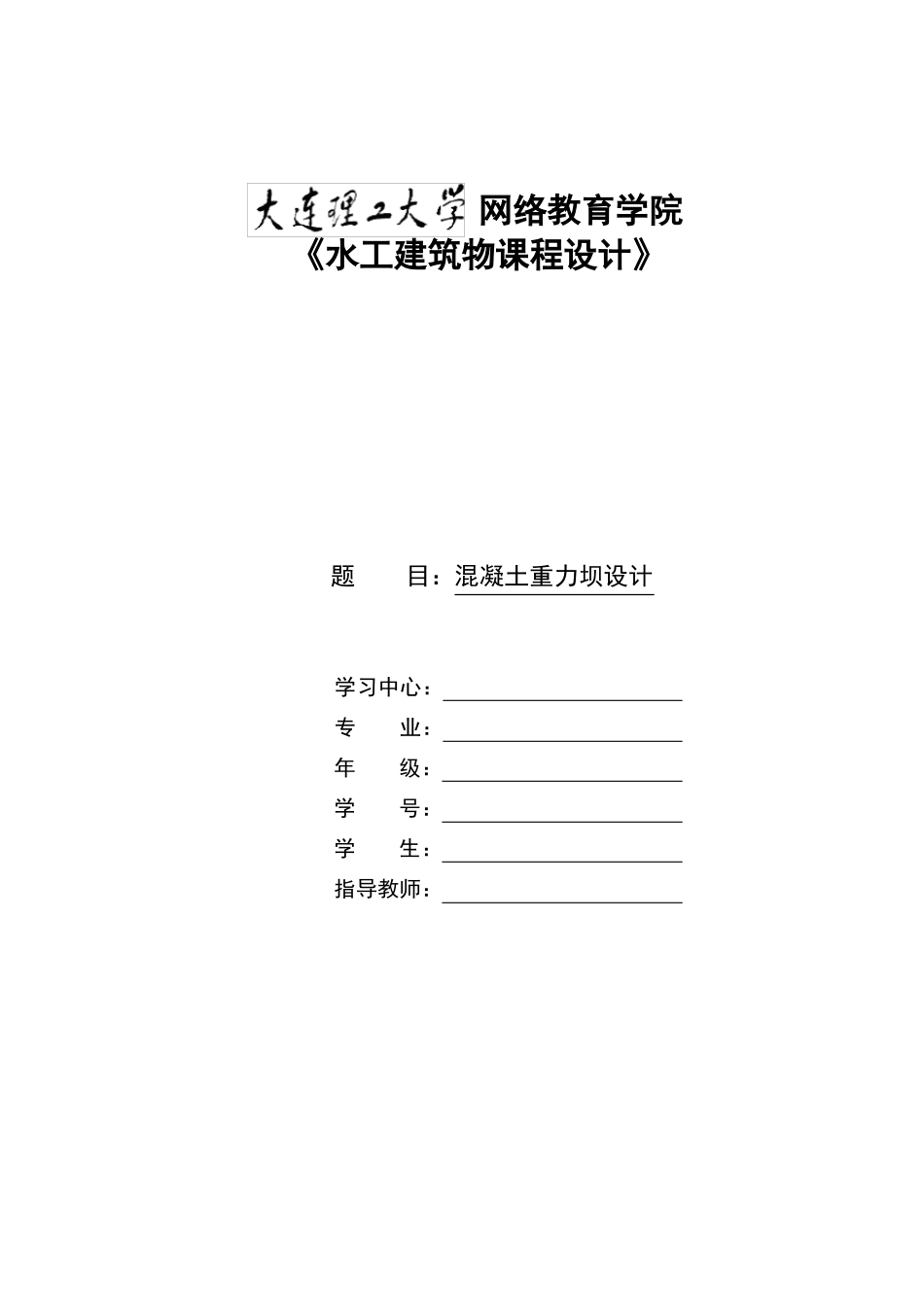

大工17水工建筑物课程设计大作业及答案_第1页
1/14

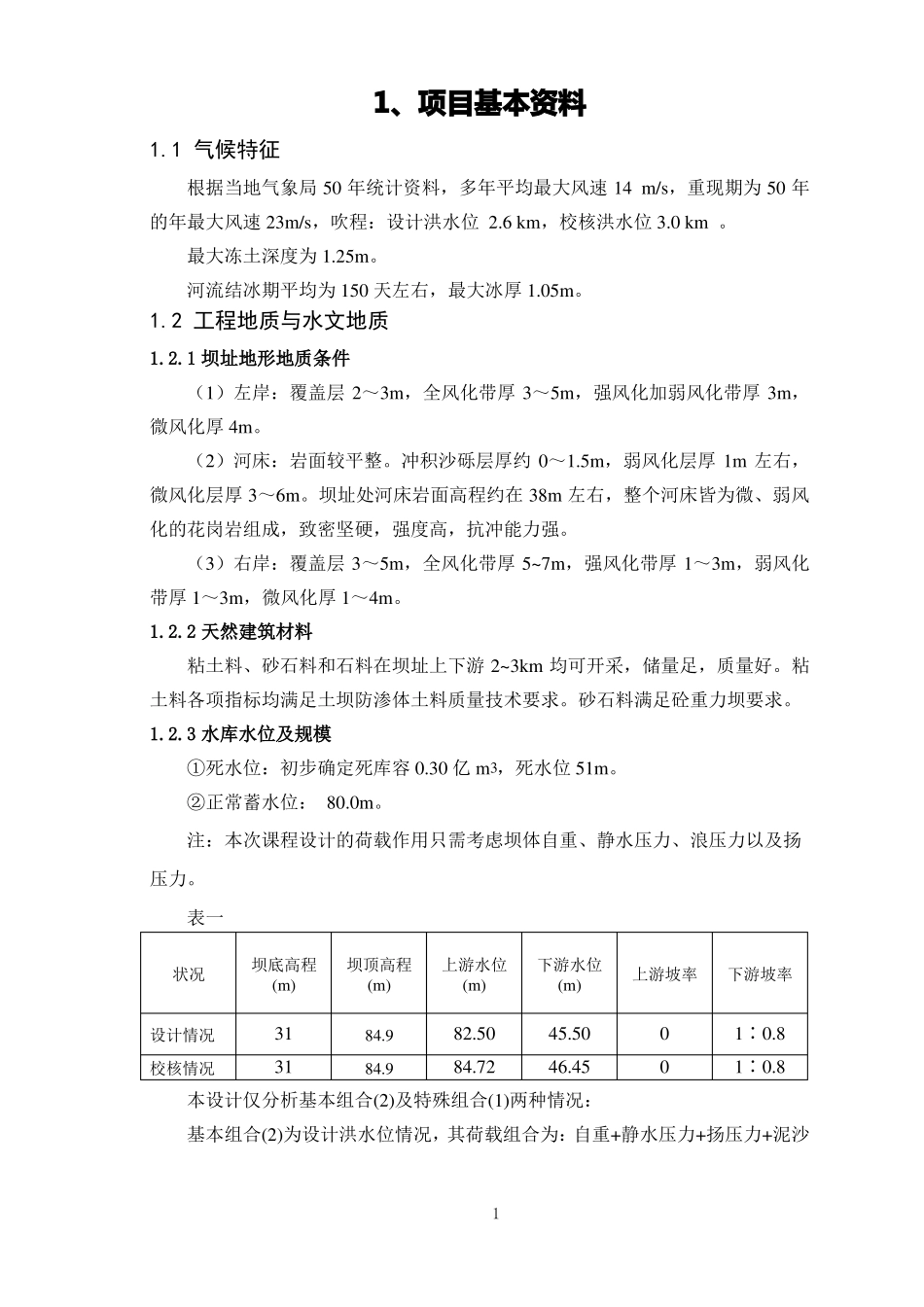

大工17水工建筑物课程设计大作业及答案_第2页
2/14

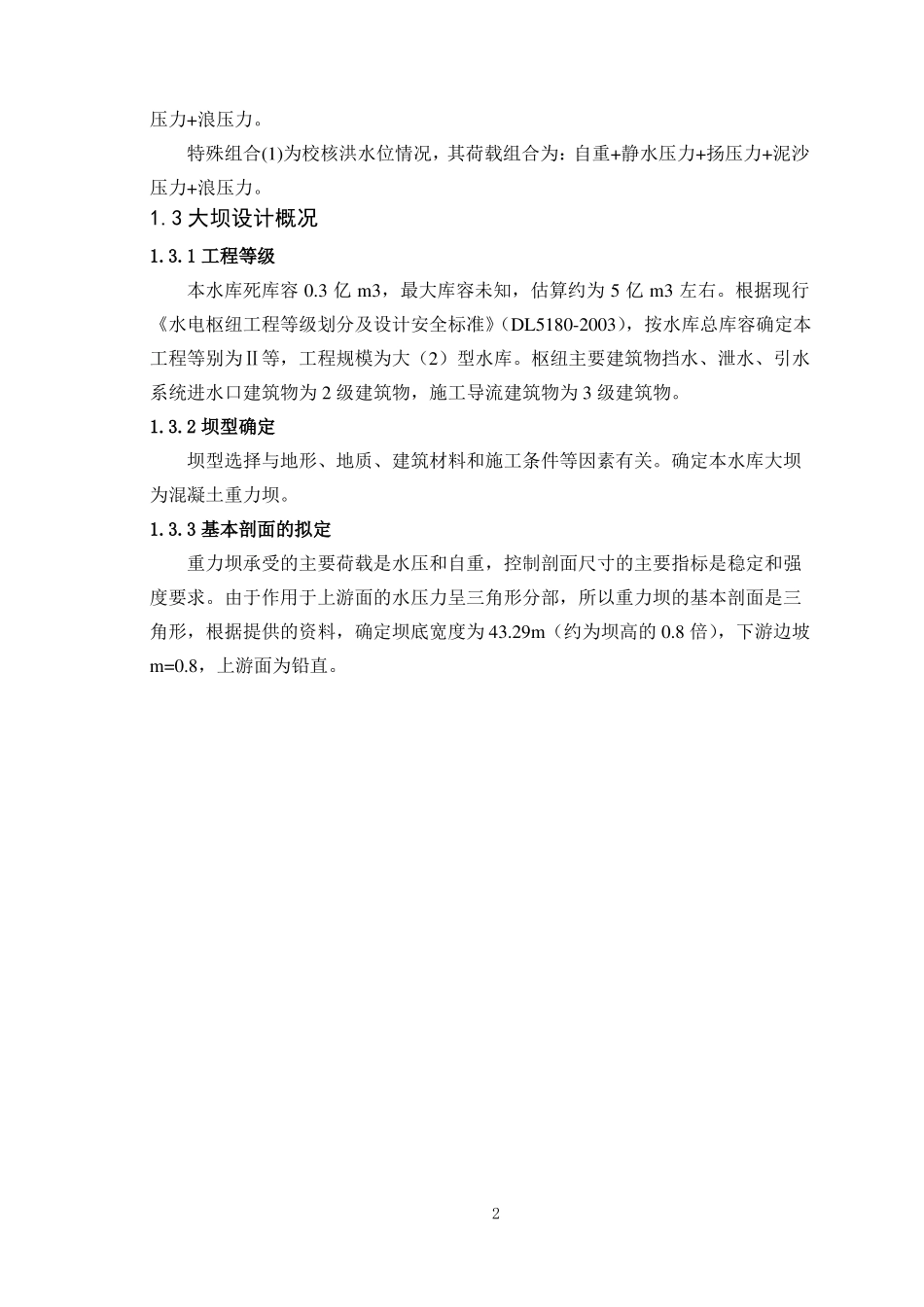

大工17水工建筑物课程设计大作业及答案_第3页
3/14
网络教育学院《水工建筑物课程设计》题目:混凝土重力坝设计学习中心:专业:年级:学号:学生:指导教师:1、项目基本资料1.1 气候特征根据当地气象局 50 年统计资料,多年平均最大风速 14 m/s,重现期为 50 年的年最大风速 23m/s,吹程:设计洪水位 2.6 km,校核洪水位 3.0 km 。最大冻土深度为 1.25m。河流结冰期平均为 150 天左右,最大冰厚 1.05m。1.2 工程地质与水文地质1.2.1 坝址地形地质条件(1)左岸:覆盖层 2~3m,全风化带厚 3~5m,强风化加弱风化带厚 3m,微风化厚 4m。(2)河床:岩面较平整。冲积沙砾层厚约 0~1.5m,弱风化层厚 1m 左右,微风化层厚 3~6m。坝址处河床岩面高程约在 38m 左右,整个河床皆为微、弱风化的花岗岩组成,致密坚硬,强度高,抗冲能力强。(3)右岸:覆盖层 3~5m,全风化带厚 5~7m,强风化带厚 1~3m,弱风化带厚 1~3m,微风化厚 1~4m。1.2.2 天然建筑材料粘土料、砂石料和石料在坝址上下游 2~3km 均可开采,储量足,质量好。粘土料各项指标均满足土坝防渗体土料质量技术要求。砂石料满足砼重力坝要求。1.2.3 水库水位及规模①死水位:初步确定死库容 0.30 亿 m3,死水位 51m。②正常蓄水位: 80.0m。注:本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。表一状况坝底高程(m)坝顶高程(m)84.984.9上游水位(m)下游水位(m)上游坡率下游坡率设计情况校核情况313182.5084.7245.5046.45001∶0.81∶0.8本设计仅分析基本组合(2)及特殊组合(1)两种情况:基本组合(2)为设计洪水位情况,其荷载组合为:自重+静水压力+扬压力+泥沙1压力+浪压力。特殊组合(1)为校核洪水位情况,其荷载组合为:自重+静水压力+扬压力+泥沙压力+浪压力。1.3 大坝设计概况1.3.1 工程等级本水库死库容 0.3 亿 m3,最大库容未知,估算约为 5 亿 m3 左右。根据现行《水电枢纽工程等级划分及设计安全标准》(DL5180-2003),按水库总库容确定本工程等别为Ⅱ等,工程规模为大(2)型水库。枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为 2 级建筑物,施工导流建筑物为 3 级建筑物。1.3.2 坝型确定坝型选择与地形、地质、建筑材料和施工条件等因素有关。确定本水库大坝为混凝土重力坝。1.3.3 基本剖面的拟定重力坝承受的主要荷载是水压和自重,控制剖面尺寸的主要指标是稳定和强度要求。由于作用于上游面的水压力呈三角形分部,所以重力坝的基本剖面是...
