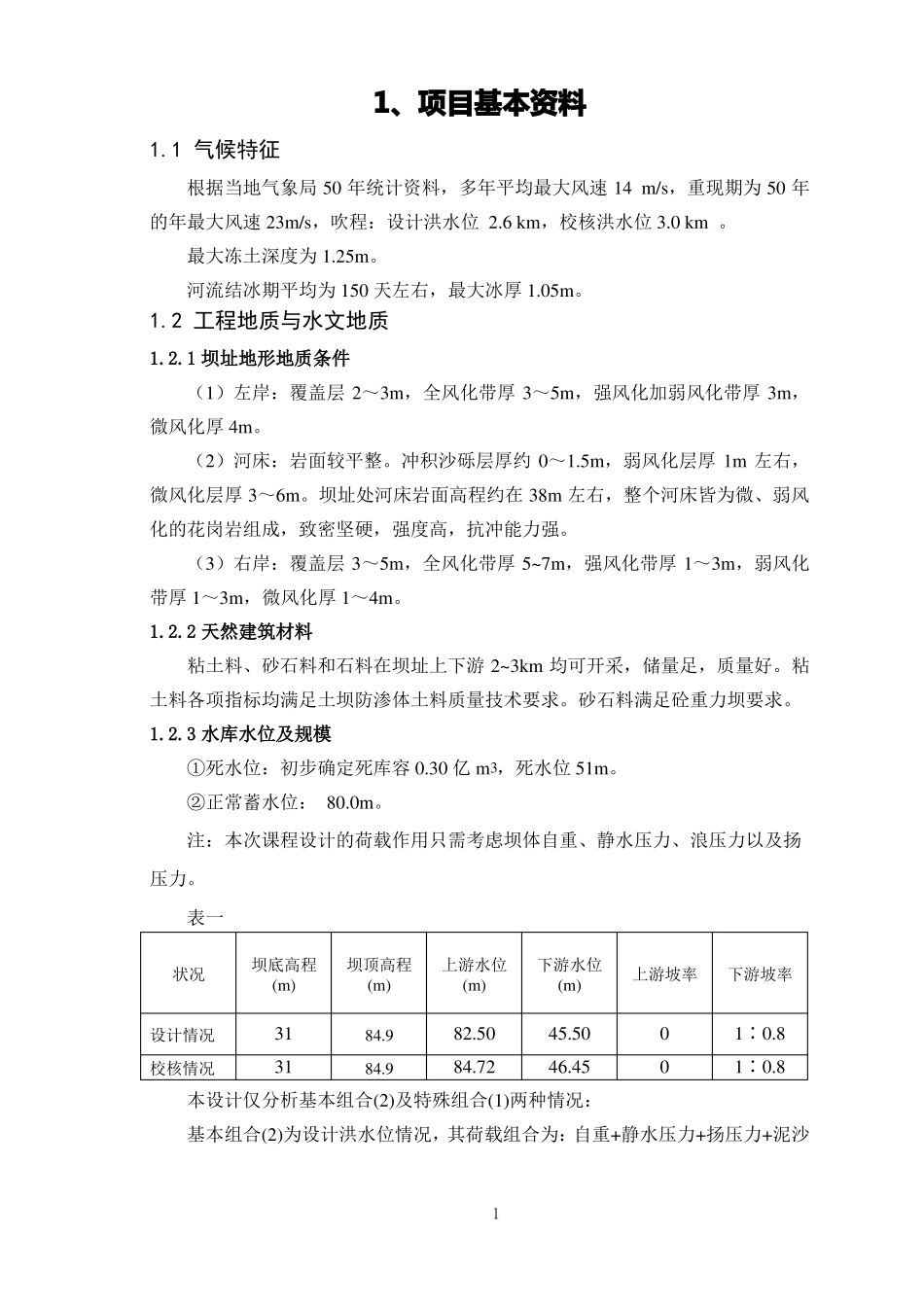

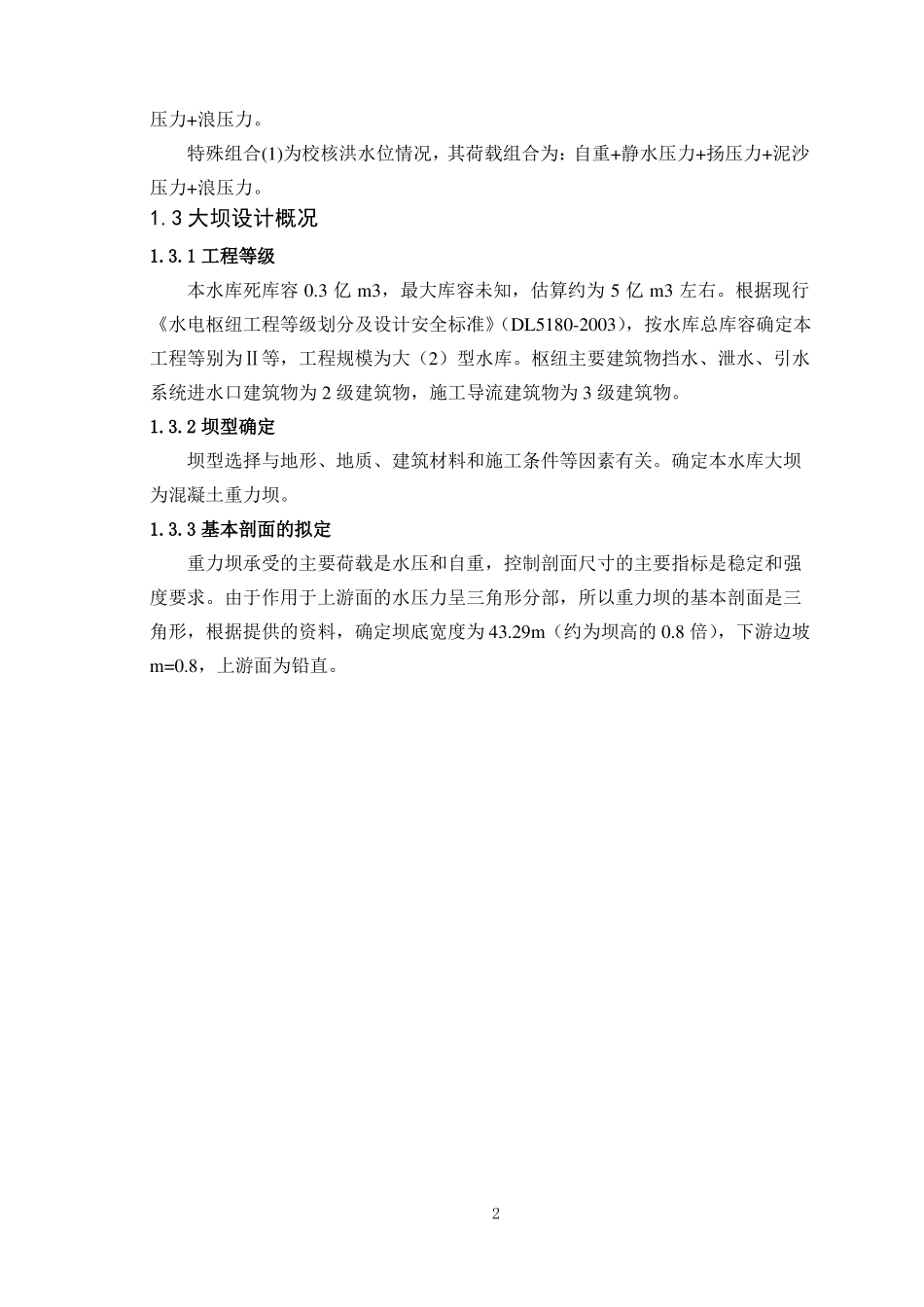

网络教育学院《水工建筑物课程设计》题目：混凝土重力坝设计学习中心：专业：年级：学号：学生：指导教师：1、项目基本资料1.1 气候特征根据当地气象局 50 年统计资料，多年平均最大风速 14 m/s，重现期为 50 年的年最大风速 23m/s，吹程：设计洪水位 2.6 km，校核洪水位 3.0 km 。最大冻土深度为 1.25m。河流结冰期平均为 150 天左右，最大冰厚 1.05m。1.2 工程地质与水文地质1.2.1 坝址地形地质条件（1）左岸：覆盖层 2～3m，全风化带厚 3～5m，强风化加弱风化带厚 3m，微风化厚 4m。（2）河床：岩面较平整。冲积沙砾层厚约 0～1.5m，弱风化层厚 1m 左右，微风化层厚 3～6m。坝址处河床岩面高程约在 38m 左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。（3）右岸：覆盖层 3～5m，全风化带厚 5~7m，强风化带厚 1～3m，弱风化带厚 1～3m，微风化厚 1～4m。1.2.2 天然建筑材料粘土料、砂石料和石料在坝址上下游 2~3km 均可开采，储量足，质量好。粘土料各项指标均满足土坝防渗体土料质量技术要求。砂石料满足砼重力坝要求。1.2.3 水库水位及规模①死水位：初步确定死库容 0.30 亿 m3，死水位 51m。②正常蓄水位： 80.0m。注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。表一状况坝底高程(m)坝顶高程(m)84.984.9上游水位(m)下游水位(m)上游坡率下游坡率设计情况校核情况313182.5084.7245.5046.45001∶0.81∶0.8本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙1压力+浪压力。特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。1.3 大坝设计概况1.3.1 工程等级本水库死库容 0.3 亿 m3，最大库容未知，估算约为 5 亿 m3 左右。根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为 2 级建筑物，施工导流建筑物为 3 级建筑物。1.3.2 坝型确定坝型选择与地形、地质、建筑材料和施工条件等因素有关。确定本水库大坝为混凝土重力坝。1.3.3 基本剖面的拟定重力坝承受的主要荷载是水压和自重，控制剖面尺寸的主要指标是稳定和强度要求。由于作用于上游面的水压力呈三角形分部，所以重力坝的基本剖面是...
