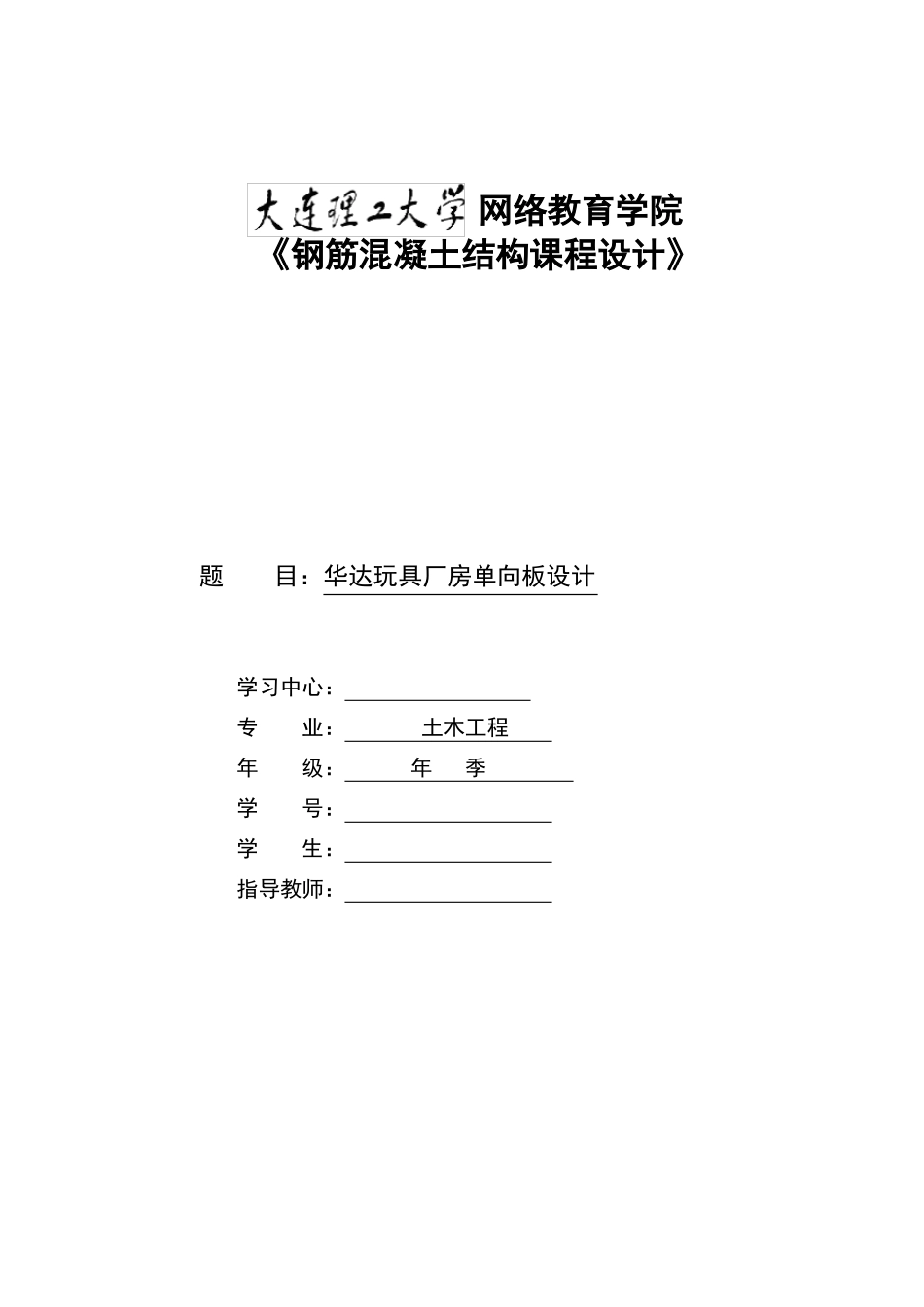

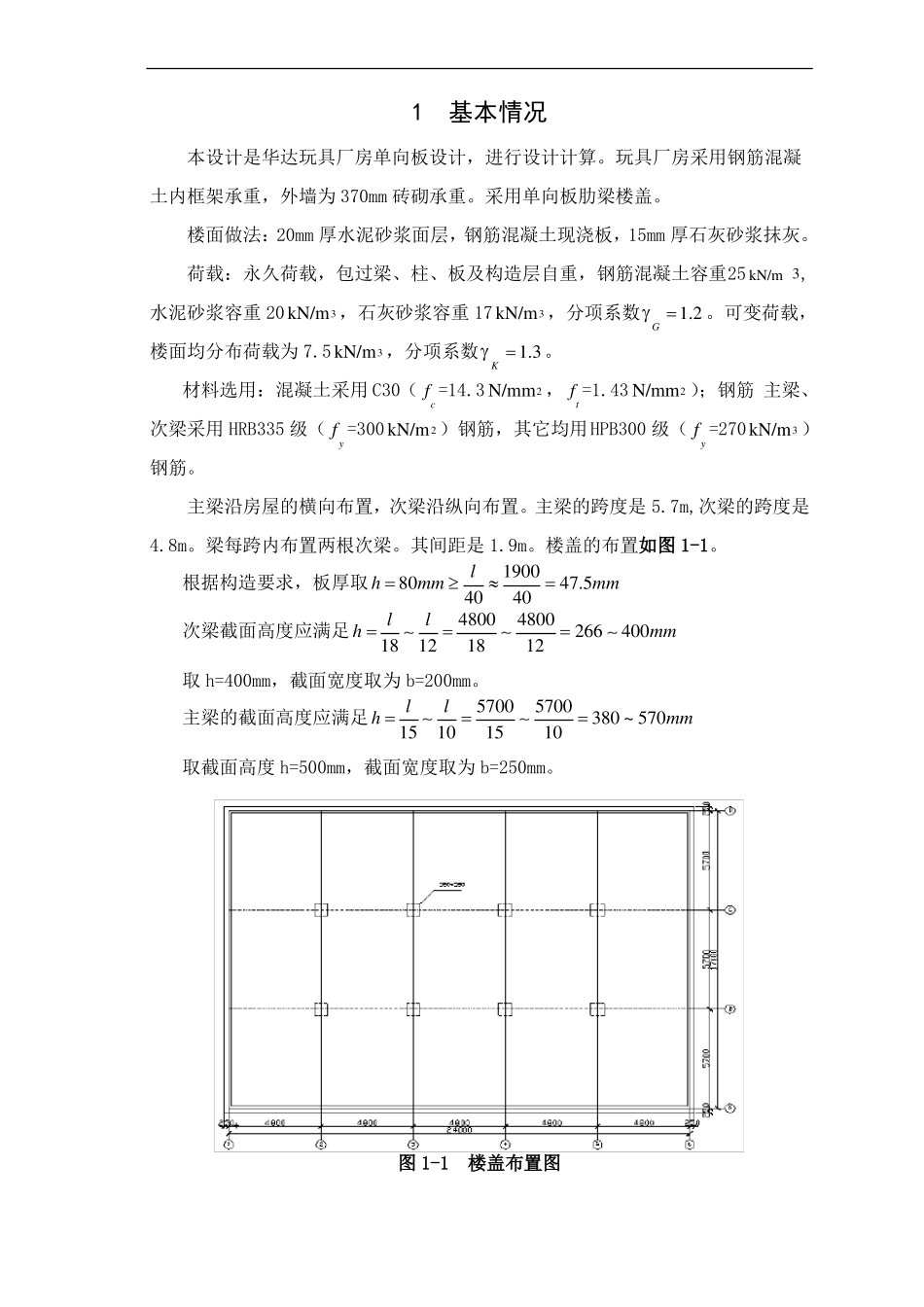

网络教育学院《钢筋混凝土结构课程设计》题目：华达玩具厂房单向板设计学习中心：专业：土木工程年级：年季学号：学生：指导教师：1基本情况本设计是华达玩具厂房单向板设计，进行设计计算。玩具厂房采用钢筋混凝土内框架承重，外墙为 370mm 砖砌承重。采用单向板肋梁楼盖。楼面做法：20mm 厚水泥砂浆面层，钢筋混凝土现浇板，15mm 厚石灰砂浆抹灰。荷载：永久荷载，包过梁、柱、板及构造层自重，钢筋混凝土容重25 kN/m 3,水泥砂浆容重 20 kN/m3 ，石灰砂浆容重 17 kN/m3 ，分项系数G 1.2 。可变荷载，楼面均分布荷载为 7.5 kN/m3 ，分项系数K 1.3。材料选用：混凝土采用 C30（ fc =14.3 N/mm2 ， ft =1.43 N/mm2 ）；钢筋 主梁、次梁采用 HRB335 级（ fy =300 kN/m2）钢筋，其它均用HPB300 级（ fy =270kN/m3 ）钢筋。主梁沿房屋的横向布置，次梁沿纵向布置。主梁的跨度是 5.7m,次梁的跨度是4.8m。梁每跨内布置两根次梁。其间距是 1.9m。楼盖的布置如图 1-1。l1900根据构造要求，板厚取 h  80mm  47.5mm4040ll48004800次梁截面高度应满足 h  266400mm18121812取 h=400mm，截面宽度取为 b=200mm。ll5700主梁的截面高度应满足 h 1510155700  380 ~ 570mm10取截面高度 h=500mm，截面宽度取为 b=250mm。图 1-1楼盖布置图2单向板结构设计2.1板的设计2.1.1 板的计算按塑性分析法计算内力。2.1.2 荷载恒荷载标准值：20mm 水泥砂浆面层80mm 钢筋混凝土板0.02m20kN / m3  0.4kN / m20.08m25kN / m3  2.0kN / m215mm 厚石灰砂浆抹灰0.015m17kN / m3  0.255kN / m2gk  2.655kN / m2活荷载标准值横荷载设计值活荷载设计值qk  7.5kN / m2g 1.2 2.655  3.186kN / m2q 1.37.5  9.75kN / m2g  q 12.936kN / m2合计2.1.3 内力计算次梁的截面 200mm400mm，板在墙上的支撑长度为120mm ，则板的计算跨度为：边跨l0  ln ln h0.20.081.9  0.12 1.72m222a0.20.121.9  0.12 1.74m222 l0 1.72m中间跨l0 1.9  0.2 1.7m跨度差(1.721.7) /1.7 1.2 0 0 10 0 0 说明可按等跨连续板计算内力。取 1m 宽板作为计算单元，计算简图如图 2-1 所示。kN / m2g  q 12.936图 2-1计算简图连续板各截面的弯矩计算见表 2-1...
