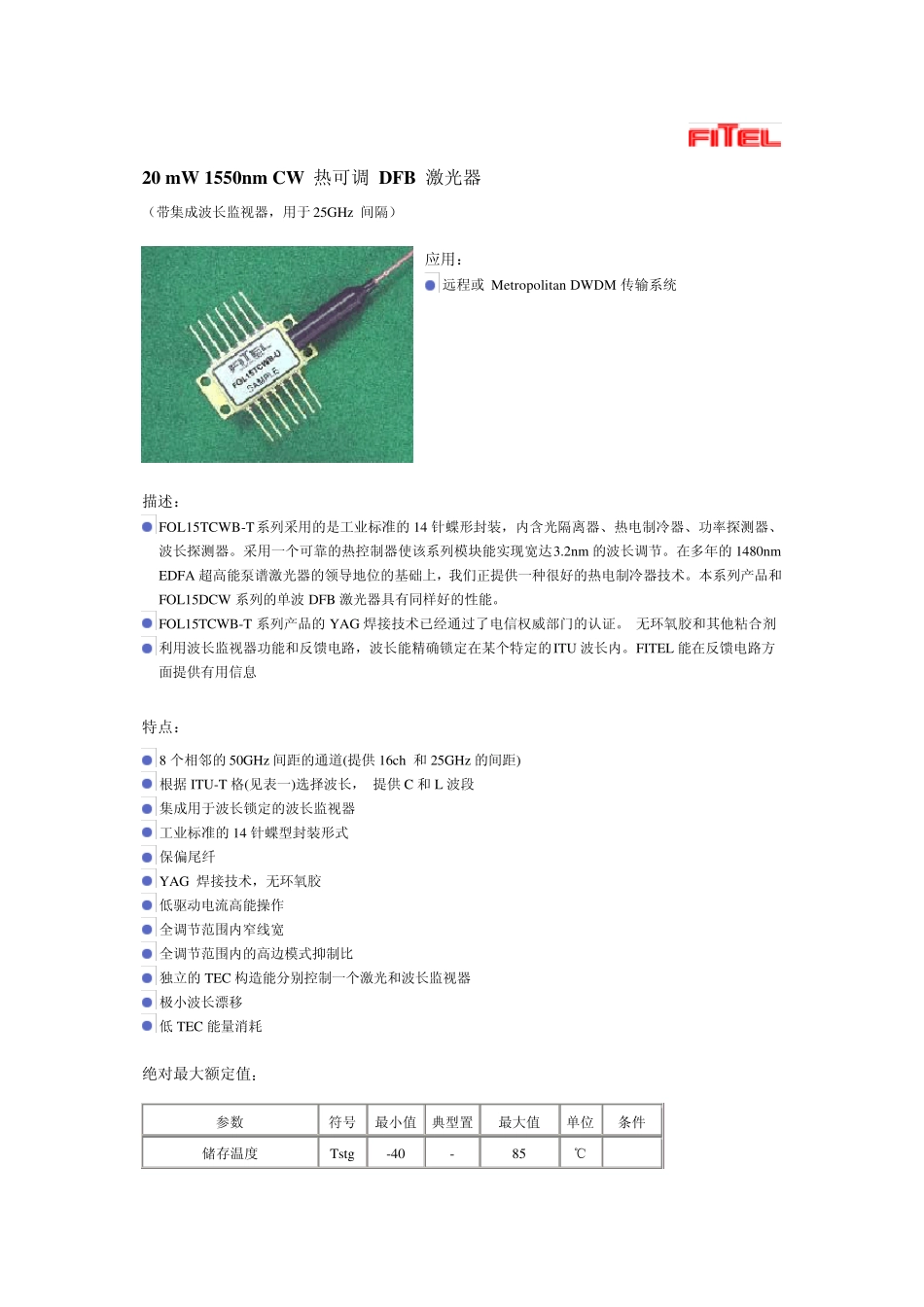

20mW1550nmCW热可调DFB激光器_第1页
1/7

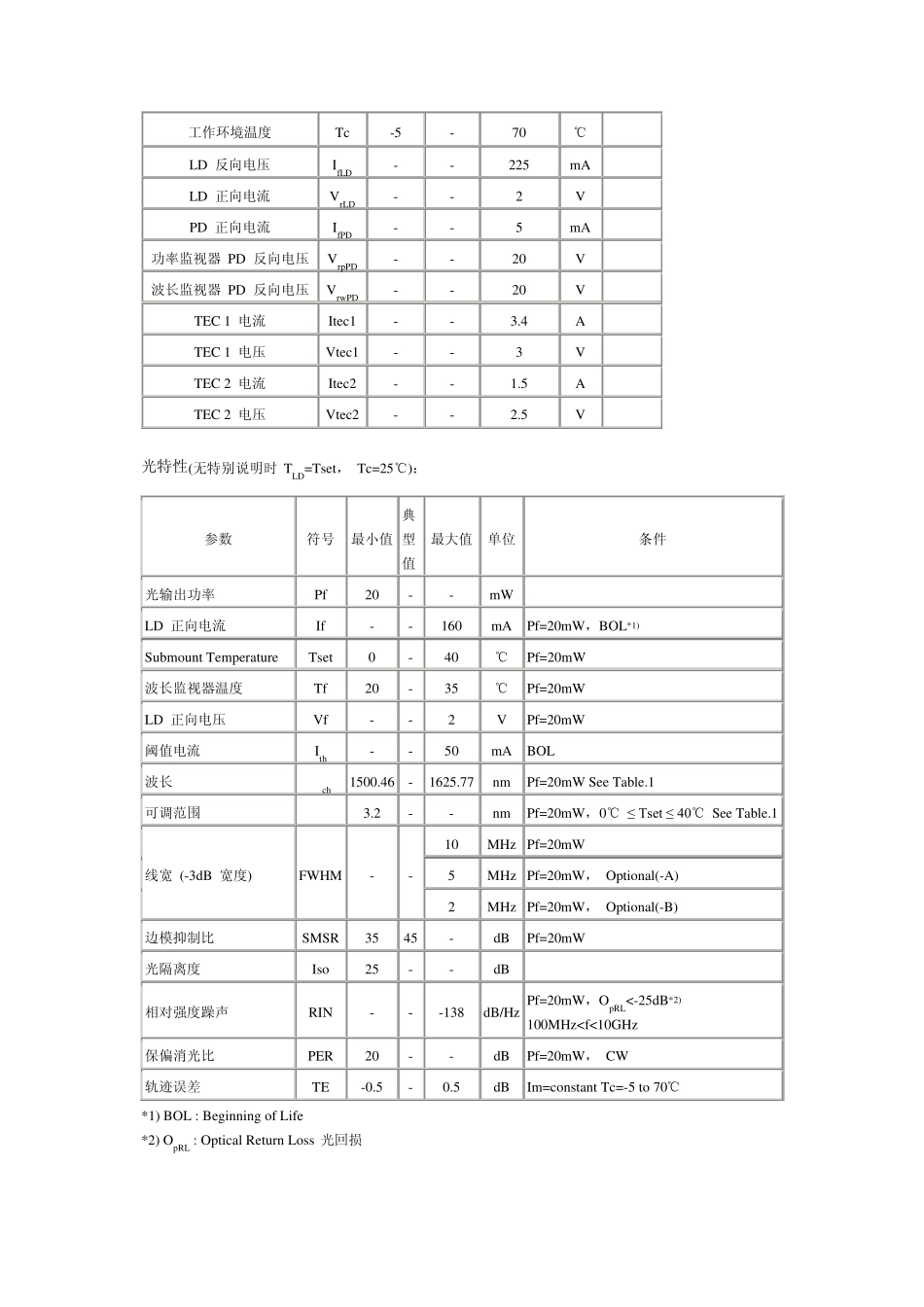

20mW1550nmCW热可调DFB激光器_第2页
2/7

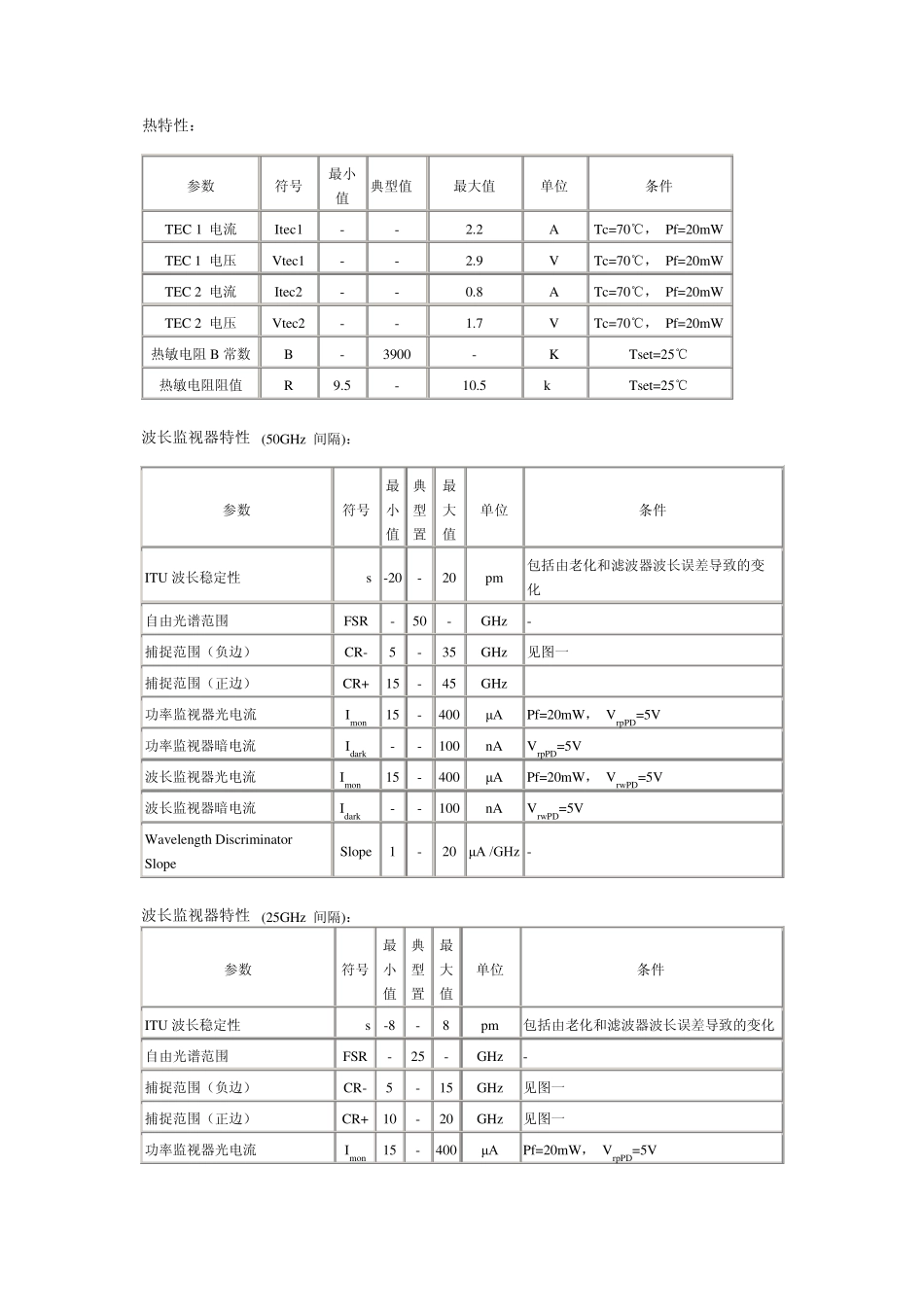

20mW1550nmCW热可调DFB激光器_第3页
3/7
20 mW 1550nm CW 热可调 DFB 激光器 (带集成波长监视器,用于 25GHz 间隔) 应用: 远程或 Metropolitan DWDM 传输系统 描述: FOL15TCWB-T系列采用的是工业标准的 14 针蝶形封装,内含光隔离器、热电制冷器、功率探测器、波长探测器。采用一个可靠的热控制器使该系列模块能实现宽达3.2nm 的波长调节。在多年的 1480nm EDFA 超高能泵谱激光器的领导地位的基础上,我们正提供一种很好的热电制冷器技术。本系列产品和FOL15DCW 系列的单波 DFB 激光器具有同样好的性能。 FOL15TCWB-T 系列产品的 YAG 焊接技术已经通过了电信权威部门的认证。 无环氧胶和其他粘合剂 利用波长监视器功能和反馈电路,波长能精确锁定在某个特定的ITU 波长内。FITEL 能在反馈电路方面提供有用信息 特点: 8 个相邻的 50GHz 间距的通道(提供 16ch 和 25GHz 的间距) 根据ITU-T 格(见表一)选择波长, 提供 C 和 L 波段 集成用于波长锁定的波长监视器 工业标准的 14 针蝶型封装形式 保偏尾纤 YAG 焊接技术,无环氧胶 低驱动电流高能操作 全调节范围内窄线宽 全调节范围内的高边模式抑制比 独立的 TEC 构造能分别控制一个激光和波长监视器 极小波长漂移 低TEC 能量消耗 绝对最大额定值: 参数 符号 最小值 典型置 最大值 单位 条件 储存温度 Tstg -40 - 85 ℃ 工作环境温度 Tc -5 - 70 ℃ LD 反向电压 IfLD - - 225 mA LD 正向电流 VrLD - - 2 V PD 正向电流 IfPD - - 5 mA 功率监视器 PD 反向电压 VrpPD - - 20 V 波长监视器 PD 反向电压 VrwPD - - 20 V TEC 1 电流 Itec1 - - 3.4 A TEC 1 电压 Vtec1 - - 3 V TEC 2 电流 Itec2 - - 1.5 A TEC 2 电压 Vtec2 - - 2.5 V 光特性(无特别说明时 TLD=Tset, Tc=25℃): 参数 符号 最小值 典型值 最大值 单位 条件 光输出功率 Pf 20 - - mW LD 正向电流 If - - 160 mA Pf=20mW,BOL*1) Submount Temperature Tset 0 - 40 ℃ Pf=20mW 波长监视器温度 Tf 20 - 35 ℃ Pf=20mW LD 正向电压 Vf - - 2 V Pf=20mW 阈值电流 Ith - - 50 mA BOL 波长 ch 1500.46 - 1625.77 nm Pf=20mW See Table.1 可调范围 3.2 - - nm Pf=20mW, 0℃ ≤ Tset ≤ 40℃ See Table.1 线宽 (-3dB 宽度) FWHM - ...
