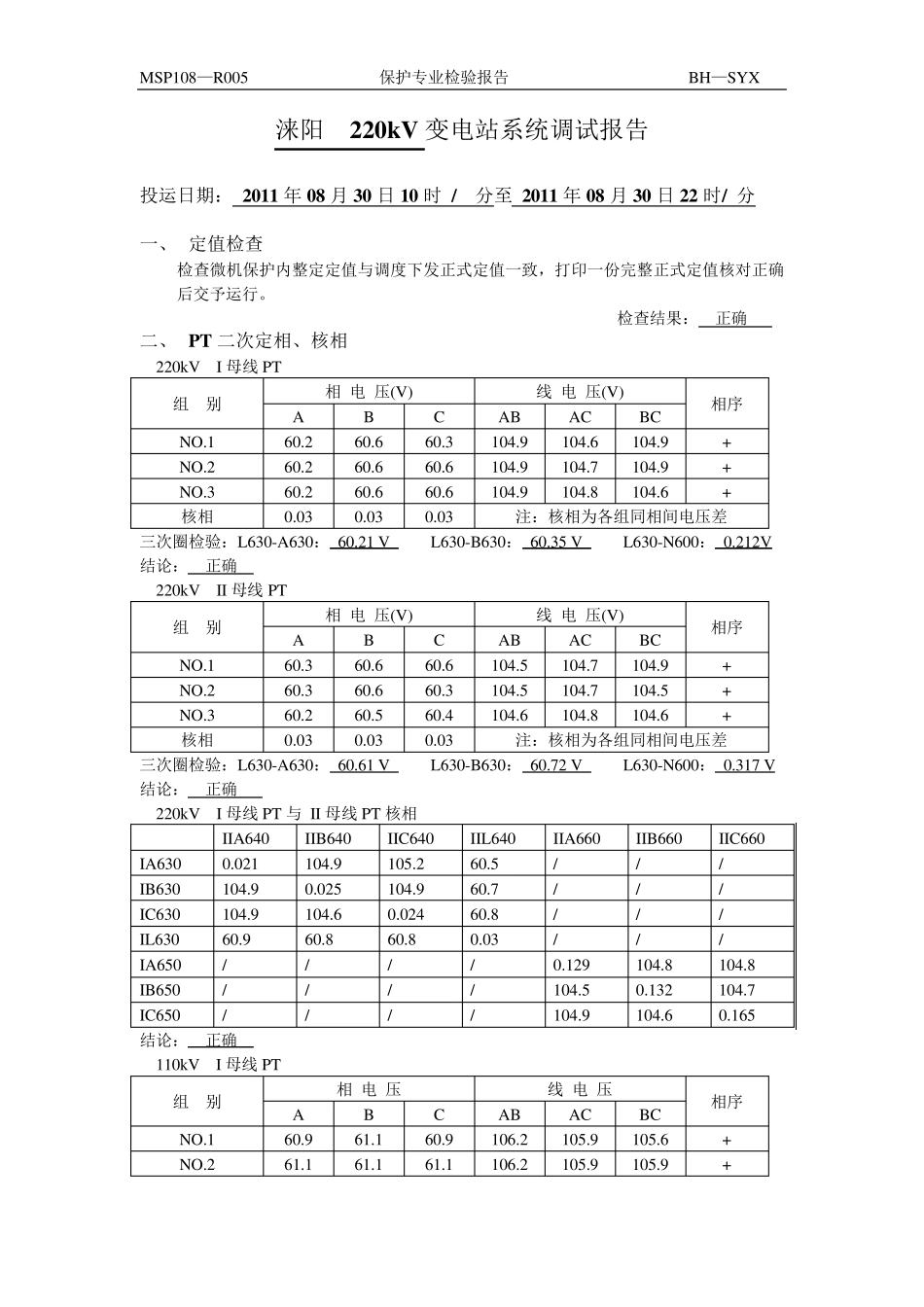

MSP108—R005 保护专业检验报告 BH—SYX 涞阳 220kV 变电站系统调试报告 投运日期： 2011 年 08 月 30 日 10 时 / 分至 2011 年 08 月 30 日 22 时/ 分 一、 定值检查 检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。 检查结果： 正确 二、 PT 二次定相、核相 220kV I 母线 PT 组 别 相 电 压(V) 线 电 压(V) 相序 A B C AB AC BC NO.1 60.2 60.6 60.3 104.9 104.6 104.9 + NO.2 60.2 60.6 60.6 104.9 104.7 104.9 + NO.3 60.2 60.6 60.6 104.9 104.8 104.6 + 核相 0.03 0.03 0.03 注：核相为各组同相间电压差 三次圈检验：L630-A630： 60.21 V L630-B630： 60.35 V L630-N600： 0.212V 结论： 正确 220kV II 母线 PT 组 别 相 电 压(V) 线 电 压(V) 相序 A B C AB AC BC NO.1 60.3 60.6 60.6 104.5 104.7 104.9 + NO.2 60.3 60.6 60.3 104.5 104.7 104.5 + NO.3 60.2 60.5 60.4 104.6 104.8 104.6 + 核相 0.03 0.03 0.03 注：核相为各组同相间电压差 三次圈检验：L630-A630： 60.61 V L630-B630： 60.72 V L630-N600： 0.317 V 结论： 正确 220kV I 母线 PT 与 II 母线 PT 核相 IIA640 IIB640 IIC640 IIL640 IIA660 IIB660 IIC660 IA630 0.021 104.9 105.2 60.5 / / / IB630 104.9 0.025 104.9 60.7 / / / IC630 104.9 104.6 0.024 60.8 / / / IL630 60.9 60.8 60.8 0.03 / / / IA650 / / / / 0.129 104.8 104.8 IB650 / / / / 104.5 0.132 104.7 IC650 / / / / 104.9 104.6 0.165 结论： 正确 110kV I 母线 PT 组 别 相 电 压 线 电 压 相序 A B C AB AC BC NO.1 60.9 61.1 60.9 106.2 105.9 105.6 + NO.2 61.1 61.1 61.1 106.2 105.9 105.9 + MSP108—R005 保护专业检验报告 BH—SYX NO.3 61.1 61.2 61.1 106.1 105.9 105.8 + 核相 0.03 0.03 0.03 注：核相为各组同相间电压差 三次圈检验：L630-A630： 60.7 V L630-B630： 60.7 V L630-N600： 0.23 V 结论： 正确 110kV II 母线 PT 组 别 相 电 压 线 电 压 相序 A B C AB AC BC NO.1 60.9 61.1 60.9 106.2 105.8 1...
