22卡口施工图纸及调试规范

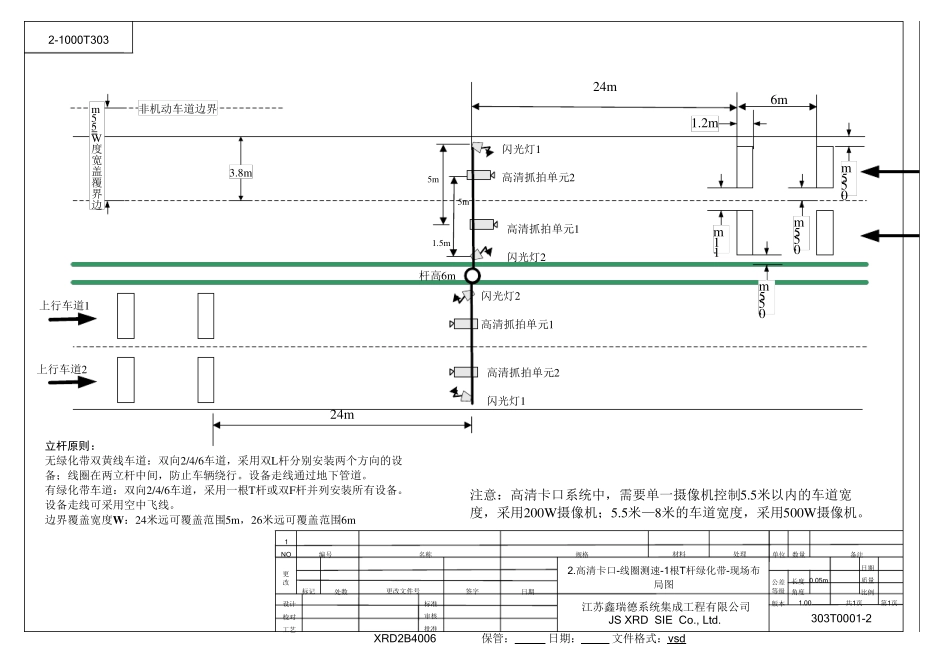

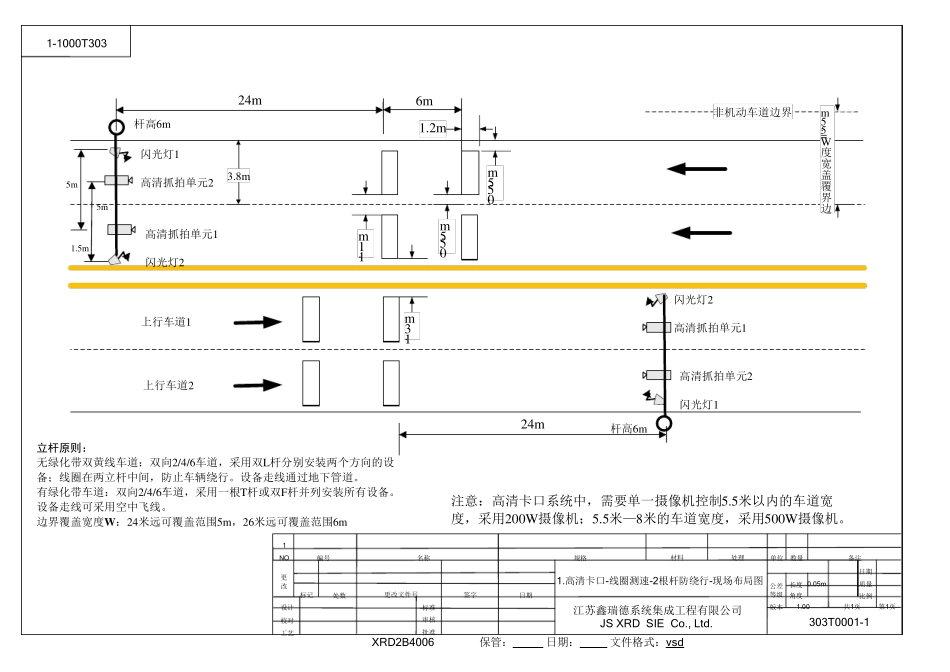

上行车道1上行车道2303T0001-1303T0001-1XRD2B4006 保管： 日期： 文件格式：v sd 江苏鑫瑞德系统集成工程有限公司 JS XRD SIE Co., Ltd.日期版本共1页 设计校对工艺更改签字日期标准审核批准更改文件号标记处数1.00质量比例公差等级长度角度NO编号名称规格材料处理单位数量备注11.高清卡口-线圈测速-2根杆防绕行-现场布局图第1页 0.05m3.8m立杆原则：无绿化带双黄线车道：双向2/4/6车道，采用双L杆分别安装两个方向的设备；线圈在两立杆中间，防止车辆绕行。设备走线通过地下管道。有绿化带车道：双向2/4/6车道，采用一根T杆或双F杆并列安装所有设备。设备走线可采用空中飞线。边界覆盖宽度W：24米远可覆盖范围5m，26米远可覆盖范围6m高清抓拍单元2闪光灯1闪光灯2高清抓拍单元1高清抓拍单元1闪光灯2闪光灯1高清抓拍单元25m1.5m5m杆高6m6m杆高6m24m1.2m24m1.1m0.55m0.55m1.3m非机动车道边界边界覆盖宽度W=5.5m注意：高清卡口系统中，需要单一摄像机控制5.5米以内的车道宽度，采用200W摄像机；5.5米—8米的车道宽度，采用500W摄像机。上行车道1上行车道2303T0001-2303T0001-2XRD2B4006 保管： 日期： 文件格式：v sd 江苏鑫瑞德系统集成工程有限公司 JS XRD SIE Co., Ltd.日期版本共1页 设计校对工艺更改签字日期标准审核批准更改文件号标记处数1.00质量比例公差等级长度角度NO编号名称规格材料处理单位数量备注12.高清卡口-线圈测速-1根T杆绿化带-现场布局图第1页 0.05m3.8m立杆原则：无绿化带双黄线车道：双向2/4/6车道，采用双L杆分别安装两个方向的设备；线圈在两立杆中间，防止车辆绕行。设备走线通过地下管道。有绿化带车道：双向2/4/6车道，采用一根T杆或双F杆并列安装所有设备。设备走线可采用空中飞线。边界覆盖宽度W：24米远可覆盖范围5m，26米远可覆盖范围6m高清抓拍单元2闪光灯1闪光灯2高清抓拍单元1高清抓拍单元1闪光灯2闪光灯1高清抓拍单元25m1.5m5m杆高6m24m1.2m24m0.55m0.55m1.1m0.55m6m注意：高清卡口系统中，需要单一摄像机控制5.5米以内的车道宽度，采用200W摄像机；5.5米—8米的车道宽度，采用500W摄像机。非机动车道边界边界覆盖宽度W=5.5m横臂主杆光纤电源管道混凝土基础挂箱地面地下6.5m3m摄像机位抓拍车道正中位置闪光灯位下方穿线孔下方穿线孔网线、9芯线（摄像机至挂箱）2芯线地感线圈(2芯屏蔽线)、网线、光纤、220V总电源、地线50cm15cm挂箱到其它设备连线的穿线孔图中所涉线材规格及型号：9芯...
