24mi烟囱吊装方案

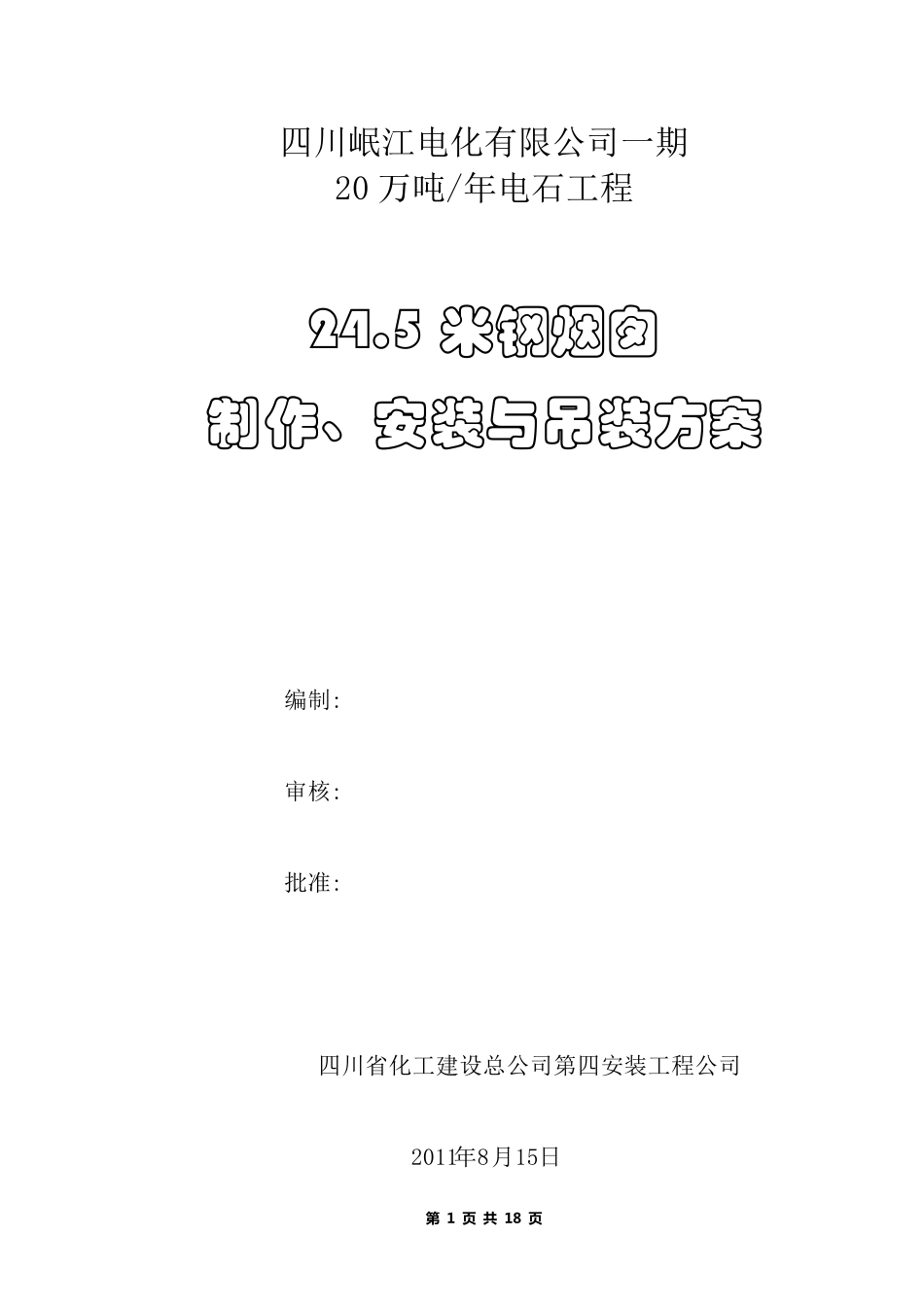

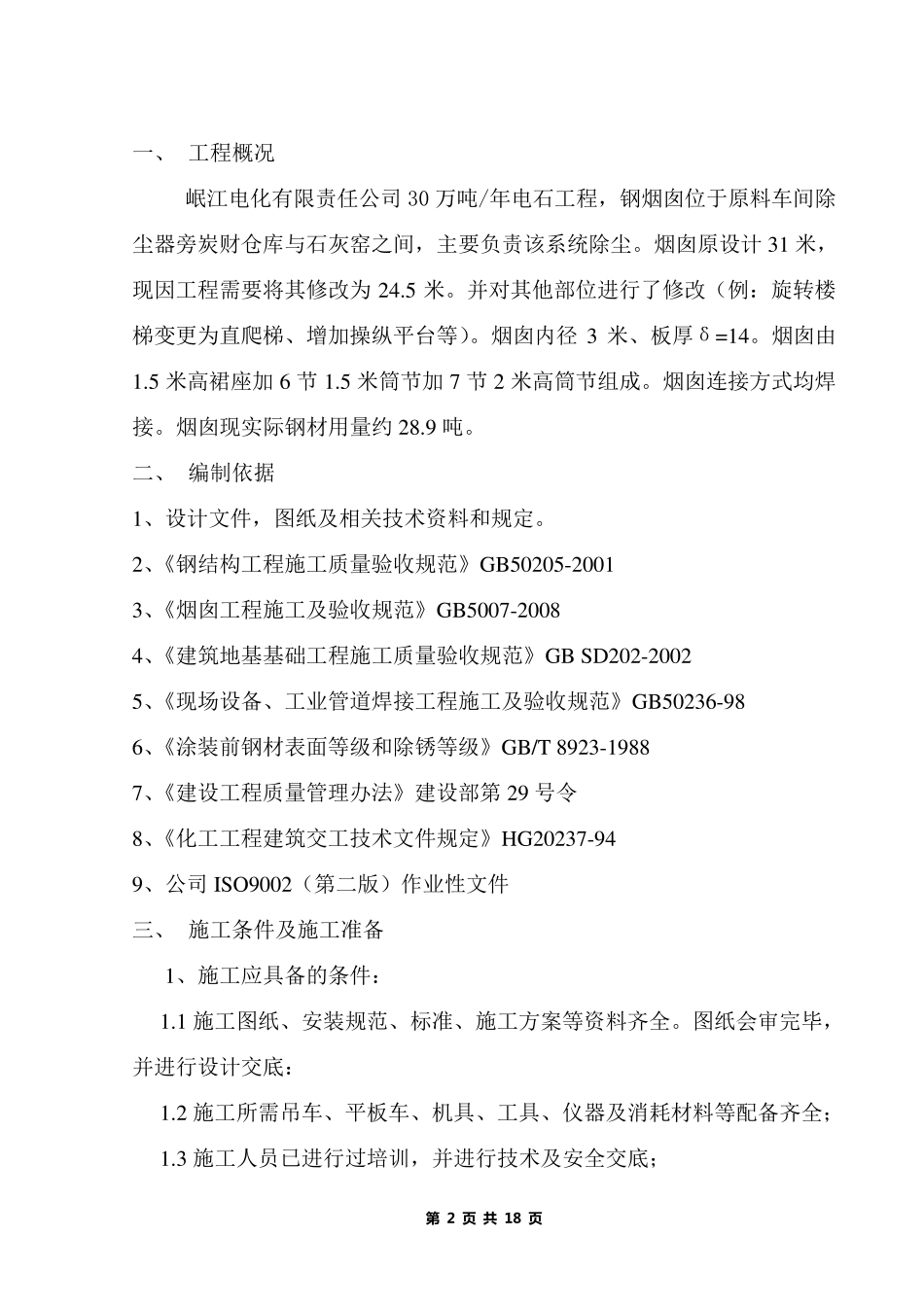

第 1 页 共 18 页 四川岷江电化有限公司一期 20 万吨/年电石工程 24.5 米 钢 烟 囱 制 作 、 安 装 与 吊 装 方 案 编制: 审核: 批准: 四川省化工建设总公司第四安装工程公司 2011年8月15日 第 2 页 共 18 页 一、 工程概况 岷江电化有限责任公司30 万吨/年电石工程，钢烟囱位于原料车间除尘器旁炭财仓库与石灰窑之间，主要负责该系统除尘。烟囱原设计31 米，现因工程需要将其修改为24.5 米。并对其他部位进行了修改（例：旋转楼梯变更为直爬梯、增加操纵平台等）。烟囱内径3 米、板厚δ=14。烟囱由1.5 米高裙座加6 节 1.5 米筒节加7 节 2 米高筒节组成。烟囱连接方式均焊接。烟囱现实际钢材用量约 28.9 吨。 二、 编制依据 1、设计文件，图纸及相关技术资料和规定。 2、《钢结构工程施工质量验收规范》GB50205-2001 3、《烟囱工程施工及验收规范》GB5007-2008 4、《建筑地基基础工程施工质量验收规范》GB SD202-2002 5、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 6、《涂装前钢材表面等级和除锈等级》GB/T 8923-1988 7、《建设工程质量管理办法》建设部第29 号令 8、《化工工程建筑交 工技术文件规定》HG20237-94 9、公司ISO9002（第二版 ）作 业性 文件 三 、 施工条 件及施工准 备 1、施工应 具 备的 条 件： 1.1 施工图纸、安 装规范、标 准 、施工方案 等资料齐 全 。图纸会 审 完 毕 ，并进行设计交 底 ： 1.2 施工所 需吊 车、平板车、机 具 、工具 、仪 器及消 耗 材料等配 备齐 全 ； 1.3 施工人 员 已 进行过 培 训 ，并进行技术及安 全 交 底 ； 第 3 页 共 18 页 1 .4 烟 囱 的 土 建 工 程 经 检 查 合 格 ， 满 足 安 装 要 求 ； 1 .5 烟 囱 周 边 场 地 应 满 足 大 型 汽 车 吊 的 通 行 要 求 。 2 、 施 工 准 备 ： 2 .1 技 术 人 员 及 施 工 人 员 应 认 真 熟 悉 图 纸 和 有 关 规 范 、 标 准 、 设 计 要 求 ，同 时 安 全 员 应 认 真 检 查 吊 装 程 序 和 吊 装 现 场 ， 确 保 施 工 时 没 有 任 何 与 施 工不 相 符 合 的 因 素 存 在 ， 保 证 技 术 措 施 和 安 全 措 施 在 实 施 过 程 中 无 遗 漏 。 2 ...
