25MW汽轮机运行规程(电液调速)

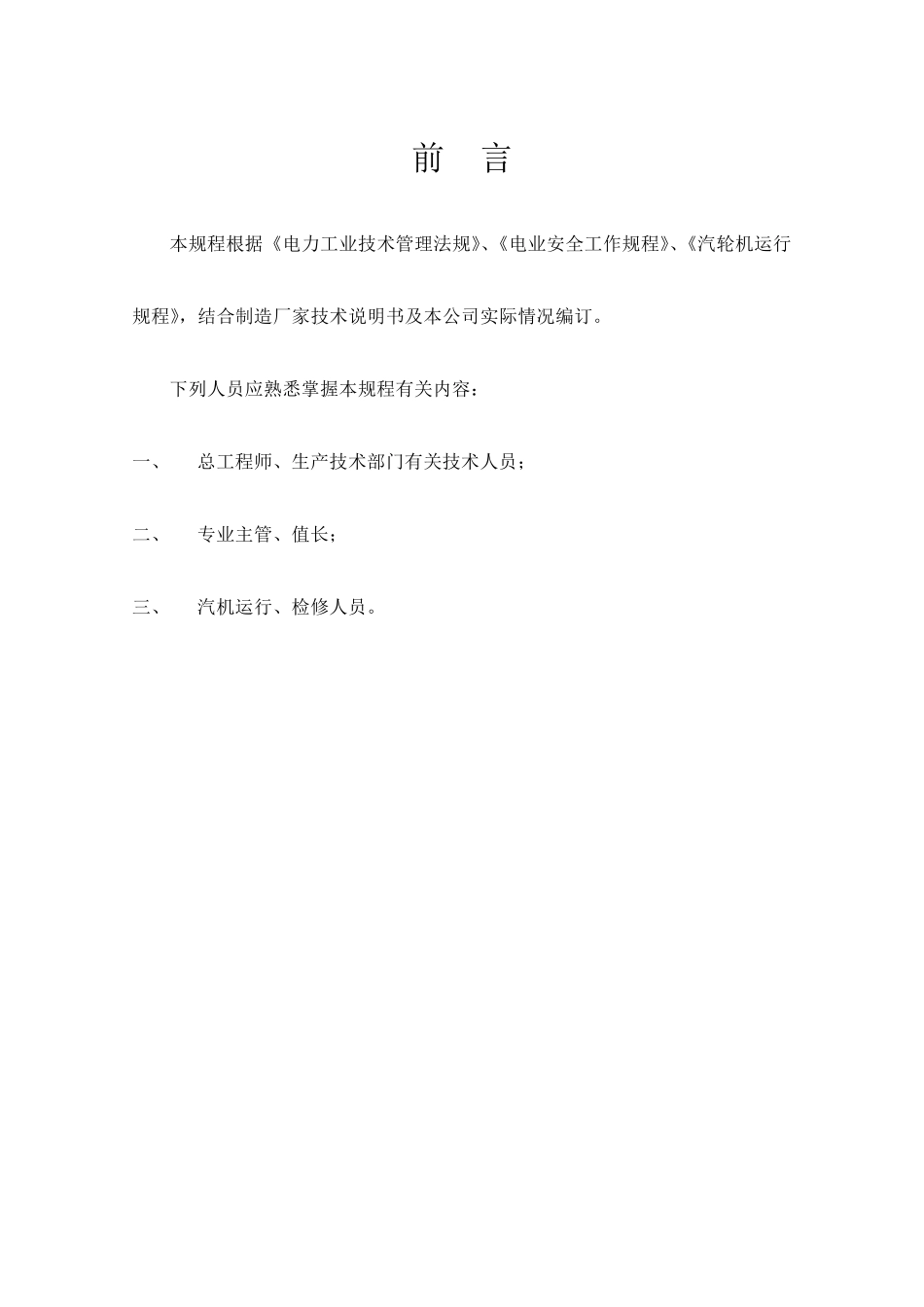

25MW汽轮机运行规程(电液调速)_第1页
1/66

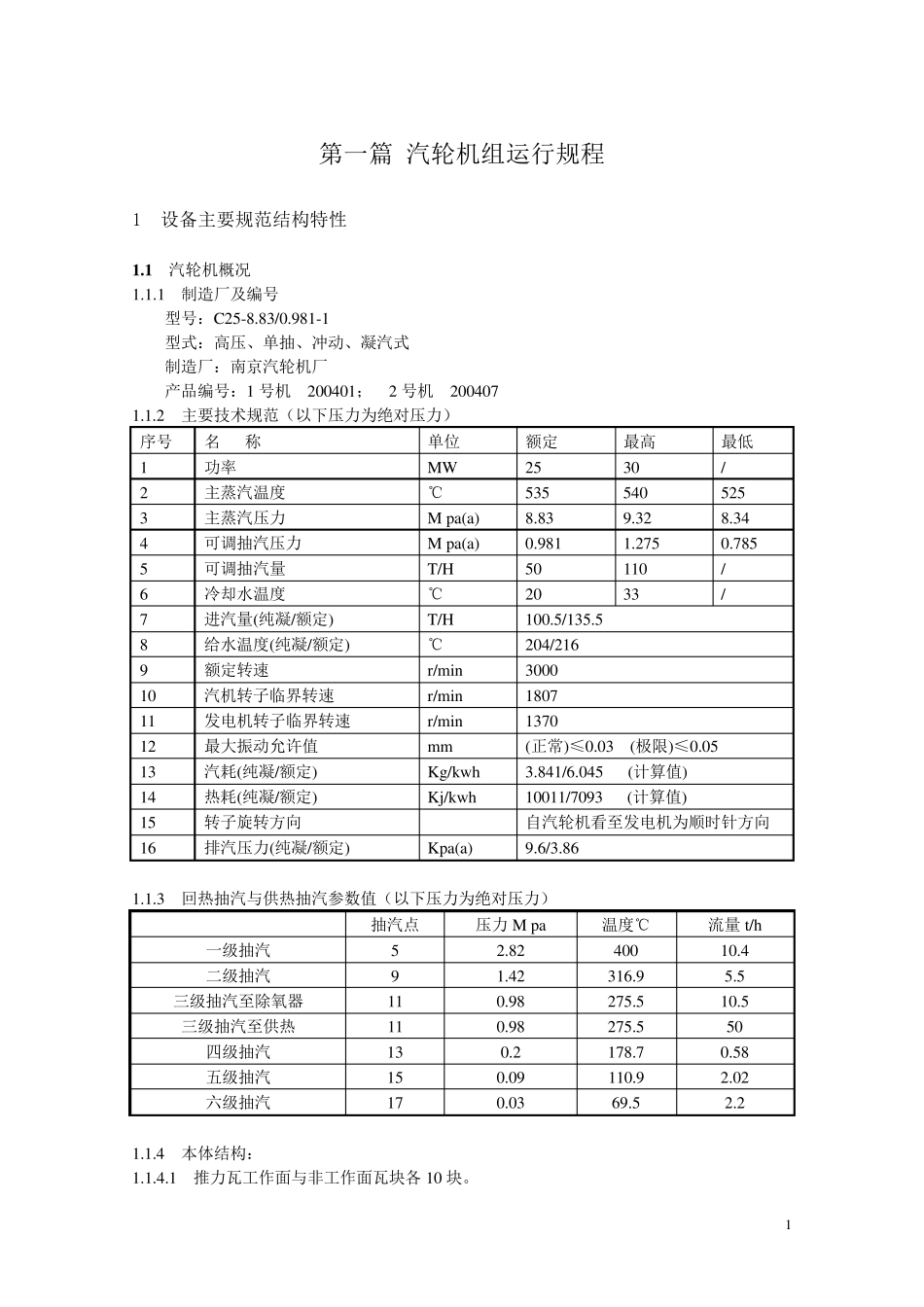

25MW汽轮机运行规程(电液调速)_第2页
2/66

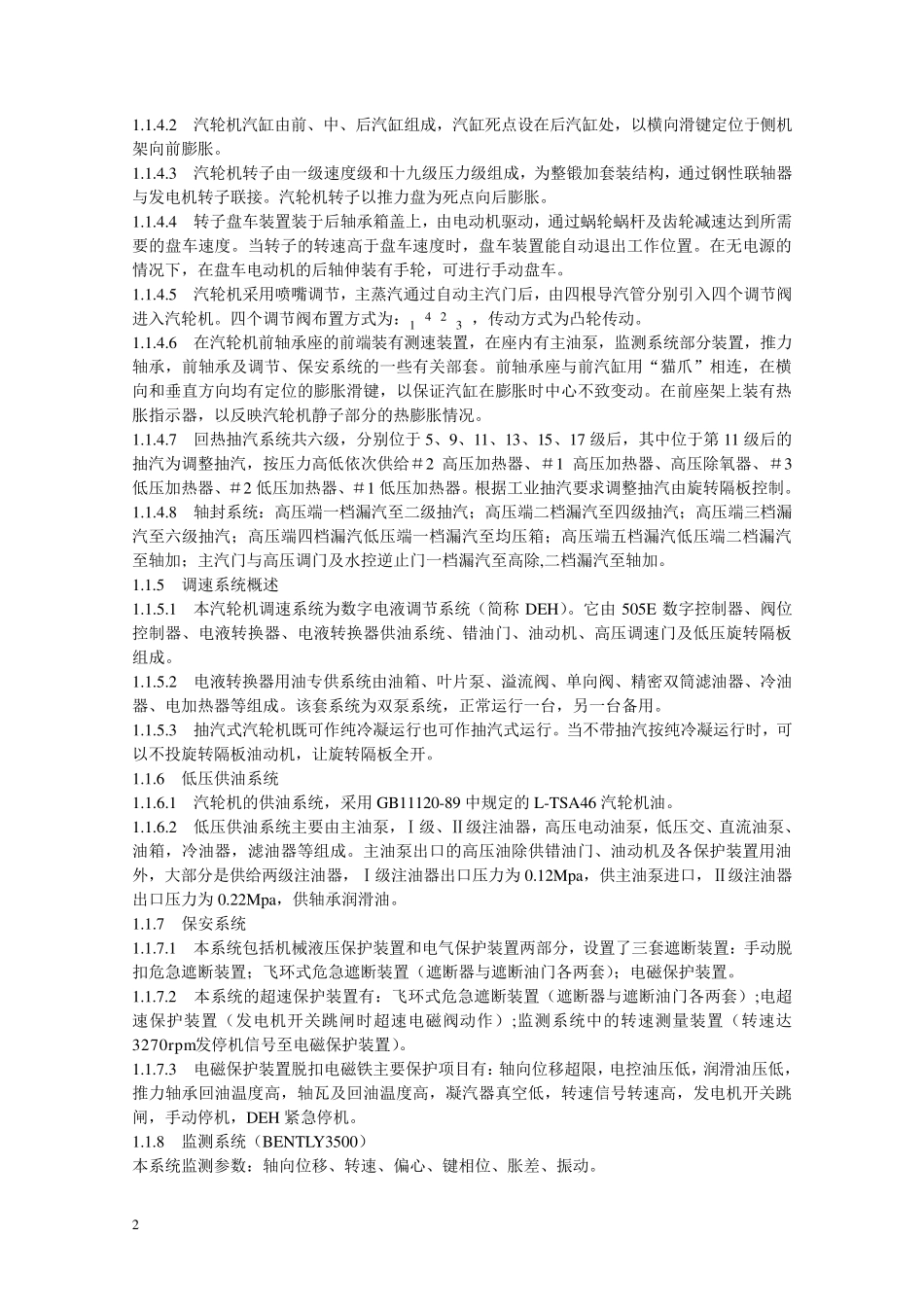

25MW汽轮机运行规程(电液调速)_第3页
3/66
前 言 本规程根据《电力工业技术管理法规》、《电业安全工作规程》、《汽轮机运行规程》,结合制造厂家技术说明书及本公司实际情况编订。 下列人员应熟悉掌握本规程有关内容: 一、 总工程师、生产技术部门有关技术人员; 二、 专业主管、值长; 三、 汽机运行、检修人员。 1 第一篇 汽轮机组运行规程 1 设备主要规范结构特性 1 .1 汽轮机概况 1.1.1 制造厂及编号 型号:C25-8.83/0.981-1 型式:高压、单抽、冲动、凝汽式 制造厂:南京汽轮机厂 产品编号:1 号机 200401; 2 号机 200407 1.1.2 主要技术规范(以下压力为绝对压力) 序号 名 称 单位 额定 最高 最低 1 功率 MW 25 30 / 2 主蒸汽温度 ℃ 535 540 525 3 主蒸汽压力 M pa(a) 8.83 9.32 8.34 4 可调抽汽压力 M pa(a) 0.981 1.275 0.785 5 可调抽汽量 T/H 50 110 / 6 冷却水温度 ℃ 20 33 / 7 进汽量(纯凝/额定) T/H 100.5/135.5 8 给水温度(纯凝/额定) ℃ 204/216 9 额定转速 r/min 3000 10 汽机转子临界转速 r/min 1807 11 发电机转子临界转速 r/min 1370 12 最大振动允许值 mm (正常)≤0.03 (极限)≤0.05 13 汽耗(纯凝/额定) Kg/kw h 3.841/6.045 (计算值) 14 热耗(纯凝/额定) Kj/kw h 10011/7093 (计算值) 15 转子旋转方向 自汽轮机看至发电机为顺时针方向 16 排汽压力(纯凝/额定) Kpa(a) 9.6/3.86 1.1.3 回热抽汽与供热抽汽参数值(以下压力为绝对压力) 抽汽点 压力M pa 温度℃ 流量 t/h 一级抽汽 5 2.82 400 10.4 二级抽汽 9 1.42 316.9 5.5 三级抽汽至除氧器 11 0.98 275.5 10.5 三级抽汽至供热 11 0.98 275.5 50 四级抽汽 13 0.2 178.7 0.58 五级抽汽 15 0.09 110.9 2.02 六级抽汽 17 0.03 69.5 2.2 1.1.4 本体结构: 1.1.4.1 推力瓦工作面与非工作面瓦块各 10 块。 2 1.1.4.2 汽 轮 机 汽 缸 由 前 、 中 、 后 汽 缸 组 成 , 汽 缸 死 点 设 在 后 汽 缸 处 , 以 横 向 滑 键 定 位 于 侧 机架 向 前 膨 胀 。 1.1.4.3 汽 轮 机 转 子 由 一 级 速 度 级 和 十 九 级 压 力 级 组 成 , 为 整 锻 加 套 装 结 构 , 通 过 钢 性 联 轴 器与 发 电 机 转 子 联 接 。 汽 轮 机 转 子 以 推...
