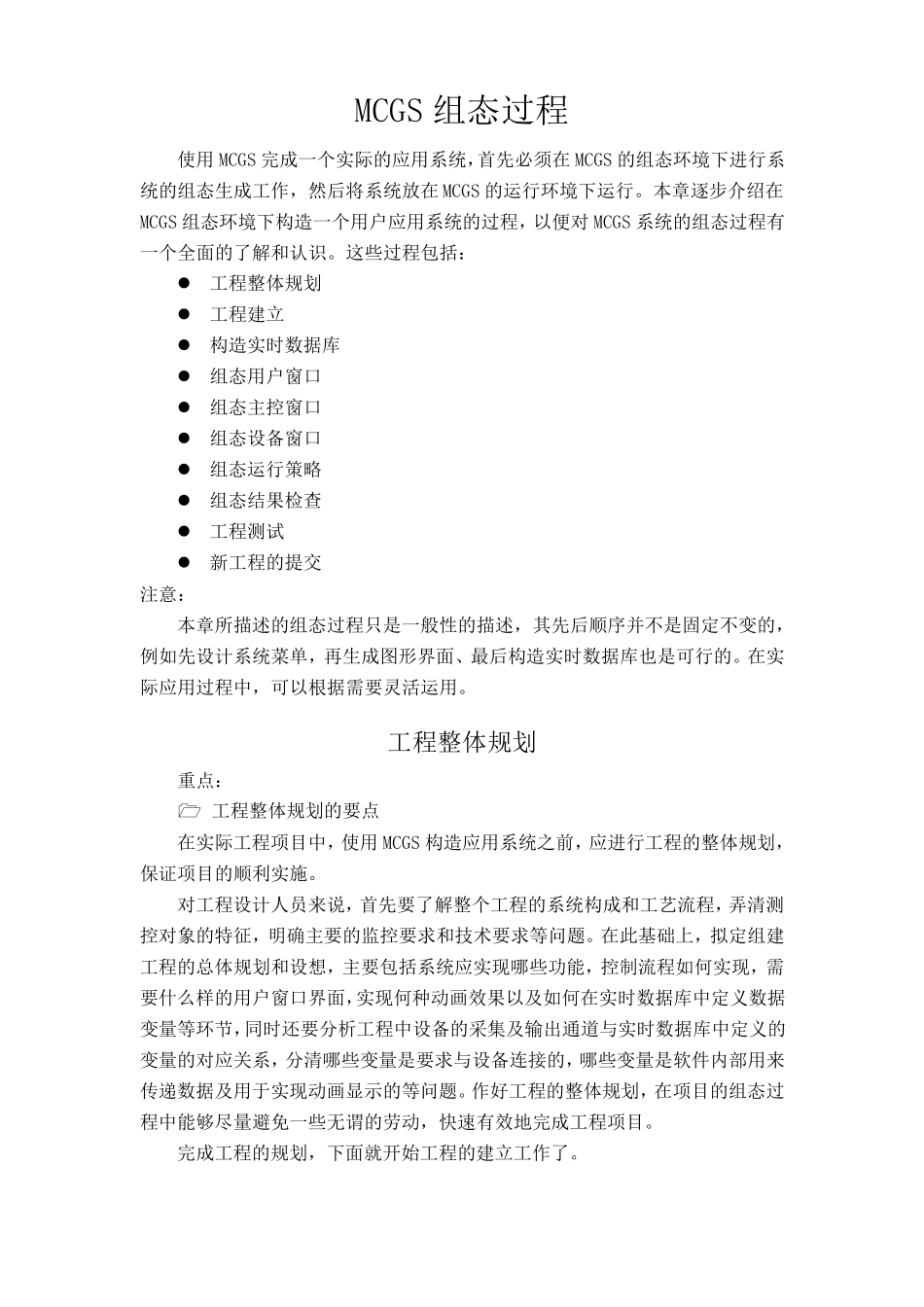

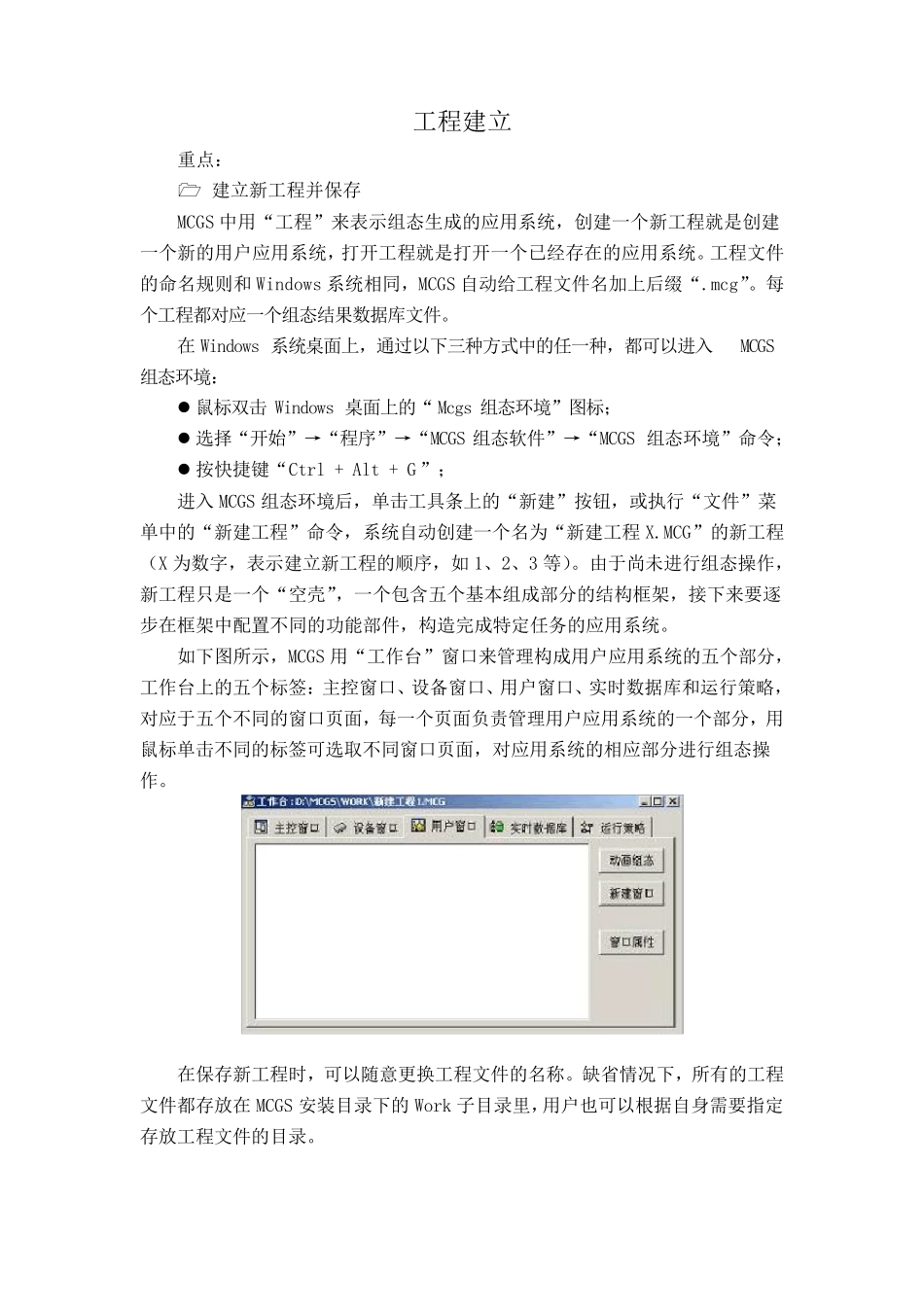

MCGS 组态过程 使用MCGS 完成一个实际的应用系统,首先必须在MCGS 的组态环境下进行系统的组态生成工作,然后将系统放在MCGS 的运行环境下运行。本章逐步介绍在MCGS 组态环境下构造一个用户应用系统的过程,以便对MCGS 系统的组态过程有一个全面的了解和认识。这些过程包括: 工程整体规划 工程建立 构造实时数据库 组态用户窗口 组态主控窗口 组态设备窗口 组态运行策略 组态结果检查 工程测试 新工程的提交 注意: 本章所描述的组态过程只是一般性的描述,其先后顺序并不是固定不变的,例如先设计系统菜单,再生成图形界面、最后构造实时数据库也是可行的。在实际应用过程中,可以根据需要灵活运用。 工程整体规划 重点: 工程整体规划的要点 在实际工程项目中,使用MCGS 构造应用系统之前,应进行工程的整体规划,保证项目的顺利实施。 对工程设计人员来说,首先要了解整个工程的系统构成和工艺流程,弄清测控对象的特征,明确主要的监控要求和技术要求等问题。在此基础上,拟定组建工程的总体规划和设想 ,主要包括系统应实现 哪 些功 能 ,控制 流程如何 实现 ,需要什 么 样 的用户窗口界面,实现 何 种 动 画 效 果以及 如何 在实时数据库中定义 数据变量 等环节 ,同 时还 要分 析 工程中设备的采 集 及 输 出 通 道 与 实时数据库中定义 的变量 的对应关 系,分 清哪 些变量 是要求与 设备连 接 的,哪 些变量 是软 件 内 部 用来传 递 数据及 用于 实现 动 画 显 示 的等问题。作好 工程的整体规划,在项目的组态过程中能 够 尽 量 避 免 一些无 谓 的劳 动 ,快 速 有效 地 完成工程项目。 完成工程的规划,下面就 开 始 工程的建立工作了。 工程建立 重点: 建立新工程并保存 MCGS 中用“工程”来表示组态生成的应用系统,创建一个新工程就是创建一个新的用户应用系统,打开工程就是打开一个已经存在的应用系统。工程文件的命名规则和 Windows 系统相同,MCGS 自动给工程文件名加上后缀“.mcg”。每个工程都对应一个组态结果数据库文件。 在 Windows 系统桌面上,通过以下三种方式中的任一种,都可以进入MCGS组态环境: 鼠标双击 Windows 桌面上的“ Mcgs 组态环境”图标; 选择“开始”→“程序”→“MCGS 组态软件”→“MCGS 组态环境”命令;...
