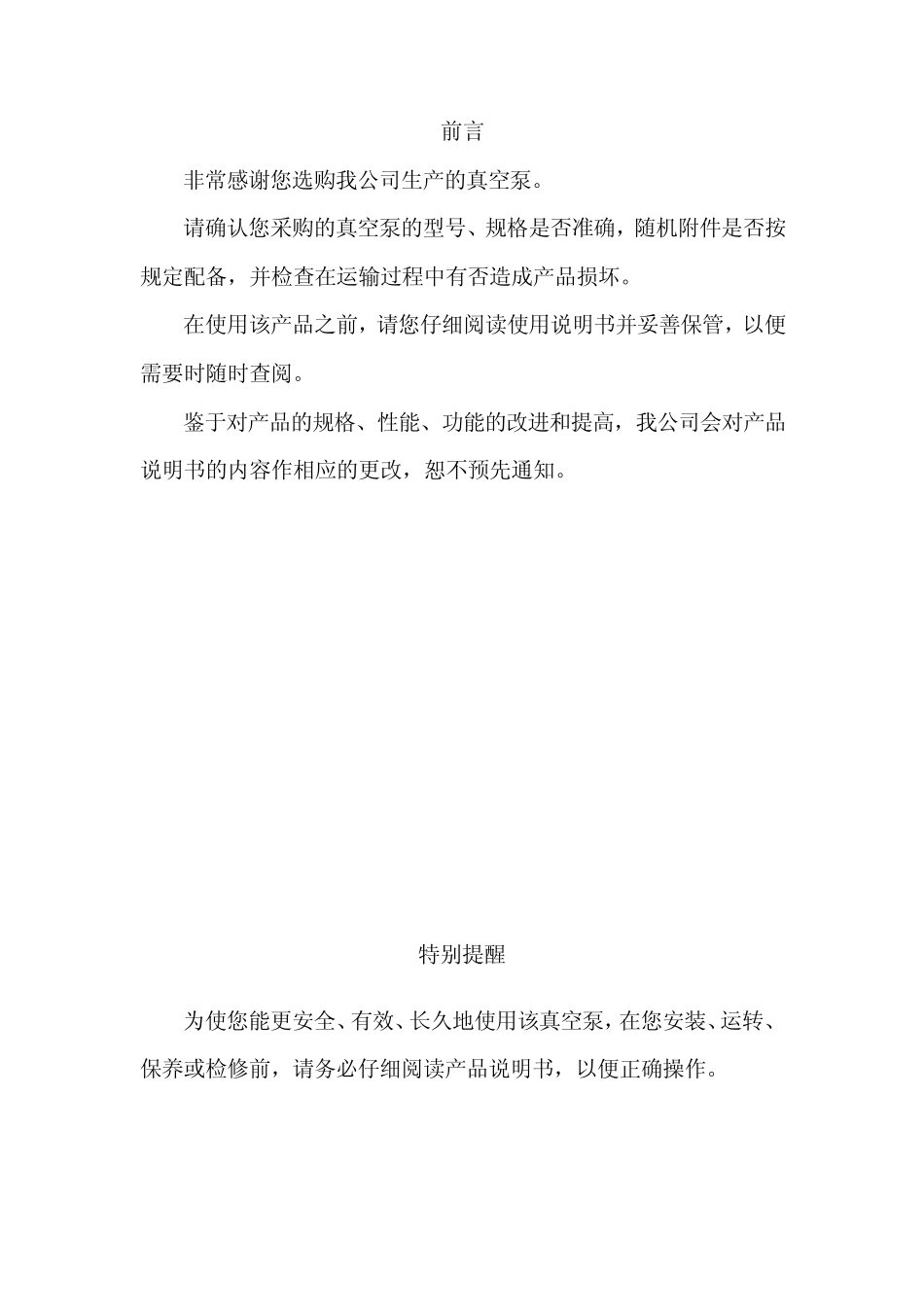

目录 1、工作原理及结构概述 2、用途及使用范围 3、主要技术参数 4、安装和使用说明 5、维护保养 6、故障原因及排除方法 7、产品保修条款及保修单 图 1、2S-185(A)、2S-230（A）真空泵特性曲线 图 2、2SK-12，2SK-25真空泵特性曲线 图 3、外形尺寸图 前言 非常感谢您选购我公司生产的真空泵。 请确认您采购的真空泵的型号、规格是否准确，随机附件是否按规定配备，并检查在运输过程中有否造成产品损坏。 在使用该产品之前，请您仔细阅读使用说明书并妥善保管，以便需要时随时查阅。 鉴于对产品的规格、性能、功能的改进和提高，我公司会对产品说明书的内容作相应的更改，恕不预先通知。 特别提醒 为使您能更安全、有效、长久地使用该真空泵，在您安装、运转、保养或检修前，请务必仔细阅读产品说明书，以便正确操作。 一、2SK型水环式真空泵的产品说明 2SK系列两级水环真空泵及 2SK-P1系列两级水环真空泵-大气喷射泵机组是我厂根据行业标准 JB/T7255-94《水环式真空泵和水环压缩机》之规定发展的真空泵及真空机组，具有真空度高，在高真空区间抽速大以及结构紧凑、使用可靠、装拆方便等特点。 机组是由 2SK型水环式真空泵和一级大气喷射泵组成，用户根据需要可单独使用两级水环真空泵。 2SK型水环式真空泵或机组是用来抽吸空气或其它不溶于水、不含固体颗粒、无腐蚀性的气体，以便在密闭容器内形成一定的真空度，是适宜轻纺、食品、冶金、化工等工业部门用于真空蒸发、真空浓缩、真空回潮、真空干燥、真空冶炼等工艺过程。 2SK型水环式真空泵型号说明 二、2SK型水环式真空泵的工作原理 2SK型水环式真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在 2SK型水环式真空泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。 本公司相关产品:真空泵，潜水搅拌机，真空机组，气动隔膜泵，自吸泵，潜水泵，磁力泵，离心泵，多级泵，隔膜泵，深井泵，单螺...
