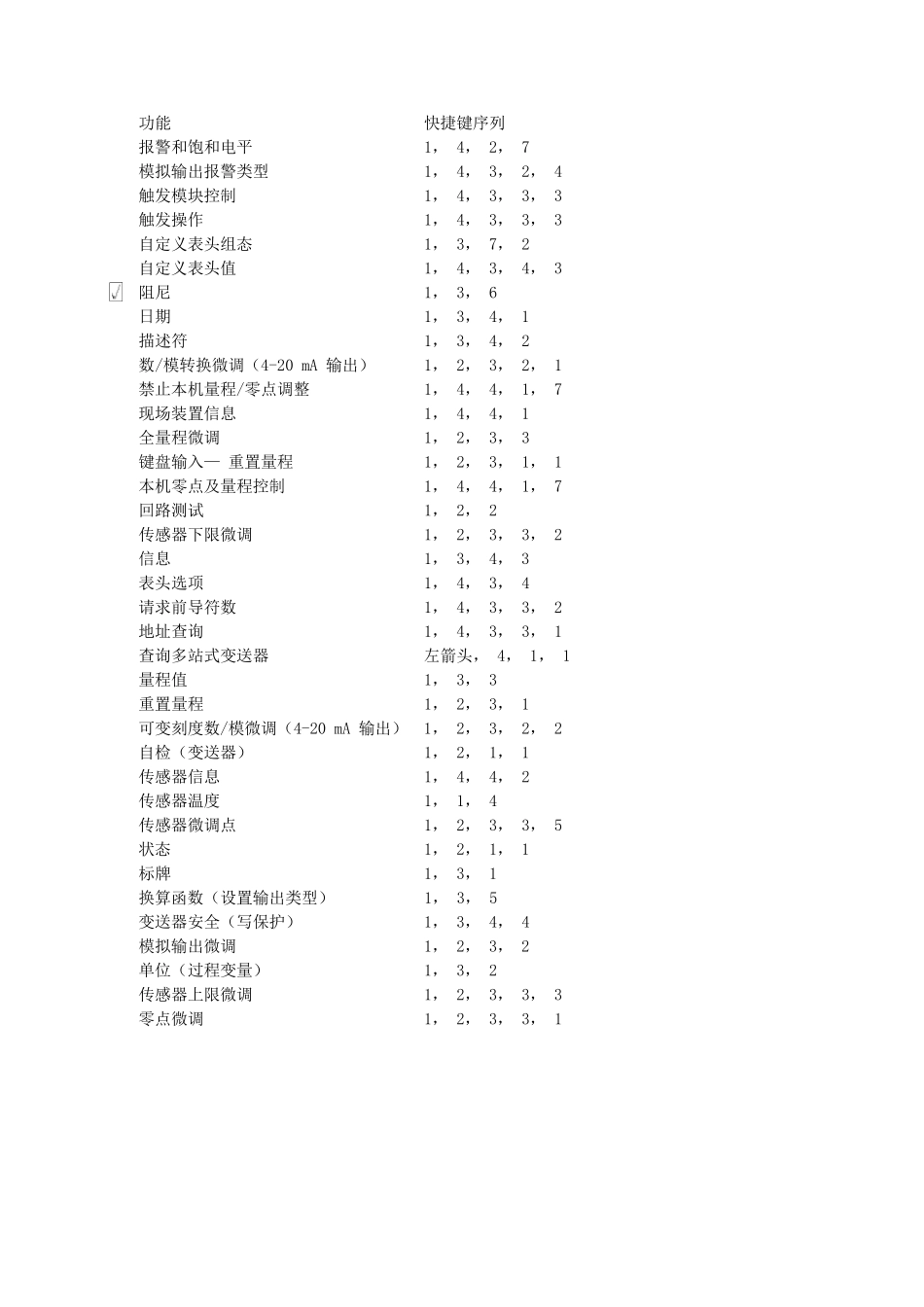

罗斯蒙特3051 压力变送器工作原理及结构 检修岗位 1.懂工作原理 3051 型变送器主要部件为传感器模块和电子元件外壳。传感器模块包括充油传感器系统（隔离膜、充油系统和传感器）以及传感器电子元件。传感器电子元件安装在传感器模块内并包括一温度传感器（电阻式测试检测器）、储存模块和电容/数字信号转换器（C/D 转换器）。来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。电子元件外壳包括输出电子线路板（微处理器、储存模块、数字/模拟信号转换器或 D/A 转换器）、本机零点及量程按钮和端子块。 因为 3051C 型变送器设计压力适用于隔离膜，当油偏离中心膜时，改变电容信号。然后该电容信号在 C/D 转换器中被转换成数字信号。随后微处理器从电阻式温度检测器和 C/D 转换器中获取信号并计算出正确的变送器输出。随后，该信号被送到 D/A 转换器，D/A 转换器将信号转换回模拟信号并在4-20 mA 输出上叠加 HART 信号。 2.懂设备结构 2.1 3051 型变送器结构图 表压/绝压变送器 2.2 3051 型变送器参数设置 HART 通讯装置快捷键序列 功能 快捷键序列 报警和饱和电平 1， 4， 2， 7 模拟输出报警类型 1， 4， 3， 2， 4 触发模块控制 1， 4， 3， 3， 3 触发操作 1， 4， 3， 3， 3 自定义表头组态 1， 3， 7， 2 自定义表头值 1， 4， 3， 4， 3 阻尼 1， 3， 6 日期 1， 3， 4， 1 描述符 1， 3， 4， 2 数/模转换微调（4-20 mA 输出） 1， 2， 3， 2， 1 禁止本机量程/零点调整 1， 4， 4， 1， 7 现场装置信息 1， 4， 4， 1 全量程微调 1， 2， 3， 3 键盘输入— 重置量程 1， 2， 3， 1， 1 本机零点及量程控制 1， 4， 4， 1， 7 回路测试 1， 2， 2 传感器下限微调 1， 2， 3， 3， 2 信息 1， 3， 4， 3 表头选项 1， 4， 3， 4 请求前导符数 1， 4， 3， 3， 2 地址查询 1， 4， 3， 3， 1 查询多站式变送器 左箭头， 4， 1， 1 量程值 1， 3， 3 重置量程 1， 2， 3， 1 可变刻度数/模微调（4-20 mA 输出） 1， 2， 3， 2， 2 自检（变送器） 1， 2， 1， 1 传感器信息 1， 4， 4， 2 传感器温度 1， 1， 4 传感器微调点 1， 2， 3， 3， 5 状态 1， 2， 1， 1 标牌 1， 3， 1 换算函数（设置输出类型） 1...
