3051压力变送器的校验与故障诊断

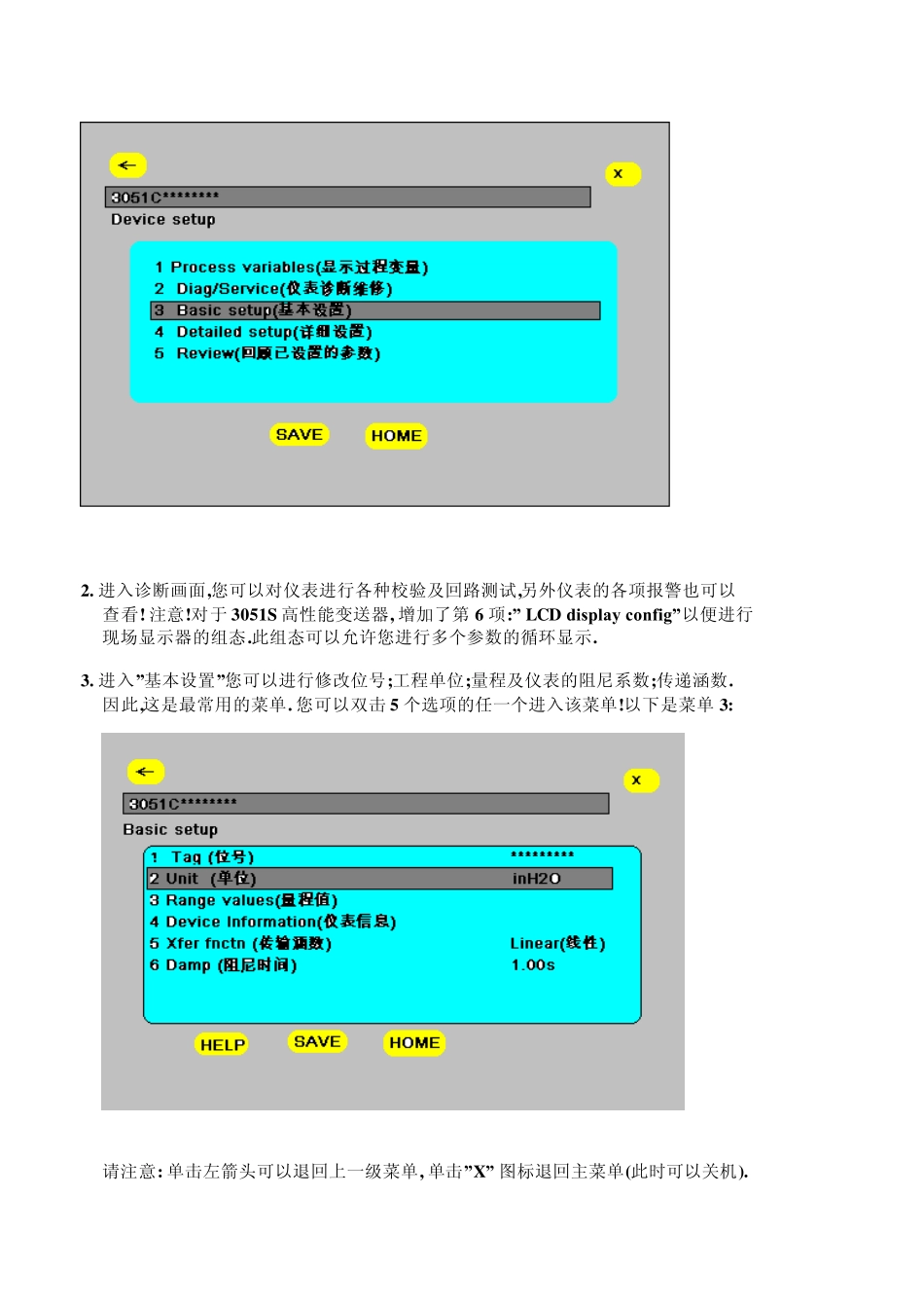

怎样使用375HC 对3051 系列进行组态调校? 3051C 或其它压力变送器与 375HART手操器的接线:现场可接在表的电源 端子处,控制室可接在信号端子处. 回路电阻应保证在 250Ω -----1000Ω 的范围内.本小册子将分别介绍: 1. 基本仪表组态或设定. 2. 仪表校验的方法及常见故障分析. 375 手操器 1.基本仪表组态或设定. 1. 打开电源开关. 等待375进入主菜单画面. 2. 使用光标笔双击”HART 应用栏”! 如果手操器与变送器通讯正常,则画面应转入 在线画面. 此时,双击”仪表设置”即可进入变送器的组态菜单. 仪表组态画面有 5 个选项: 1. 双击 ”显示过程变量”后, 您可以察看与变送器相关的所有测量参数. 2. 进入诊断画面,您可以对仪表进行各种校验及回路测试,另外仪表的各项报警也可以 查看! 注意!对于3051S 高性能变送器, 增加了第6 项:” LCD display config”以便进行 现场显示器的组态.此组态可以允许您进行多个参数的循环显示. 3. 进入”基本设置”您可以进行修改位号;工程单位;量程及仪表的阻尼系数;传递涵数. 因此,这是最常用的菜单. 您可以双击5 个选项的任一个进入该菜单!以下是菜单3: 请注意: 单击左箭头可以退回上一级菜单, 单击”X” 图标退回主菜单(此时可以关机). 单击”HOME”退回在线菜单(On lin e, 此菜单为实时参数更新画面) 3-1: 修改单位: 双击”单位”进入修改工程单位子菜单: 使用光笔单击所选定的单位,然后单击”ENTER”,这时候会出现一个提示,告诉你当前 过程变量在该选定单位尚未发送至变送器之前仍然为原单位,提示你应在下随菜单中 进行发送(SEND).因此,见到提示后,即按 OK 则出现下随菜单: 此时单击”SEND”并在见到提示后,按 OK,修该后的单位即下装到变送器中. 最后见提示单击OK 完成该操作.(注意,单位Unit左上角”*”在发送成功后,应消失!) 如何对3051S 系列仪表进行自定义工程单位修改? 该新型仪表具有可自定义单位功能 (Scaled Variable),并使其和模头压力值进行组态对应,同时进行切除及传递涵数的定义. 此时的组态画面有所不同:需要进入4:DETAILED SETUP/详细设置菜单 进行自定义单位的设置: 选择3 /输出处理.然后选择4 /Scaled Variable/自定义变量设置,见下图: 第6 项功能是进行多变量的组态,您可以通过这一个组态将任一变量指定为 4-20MA 输出! 在Scaled Variable 下,选择7.可定义变量组态,进入该菜单后,利用引导提示和触屏键盘(...
