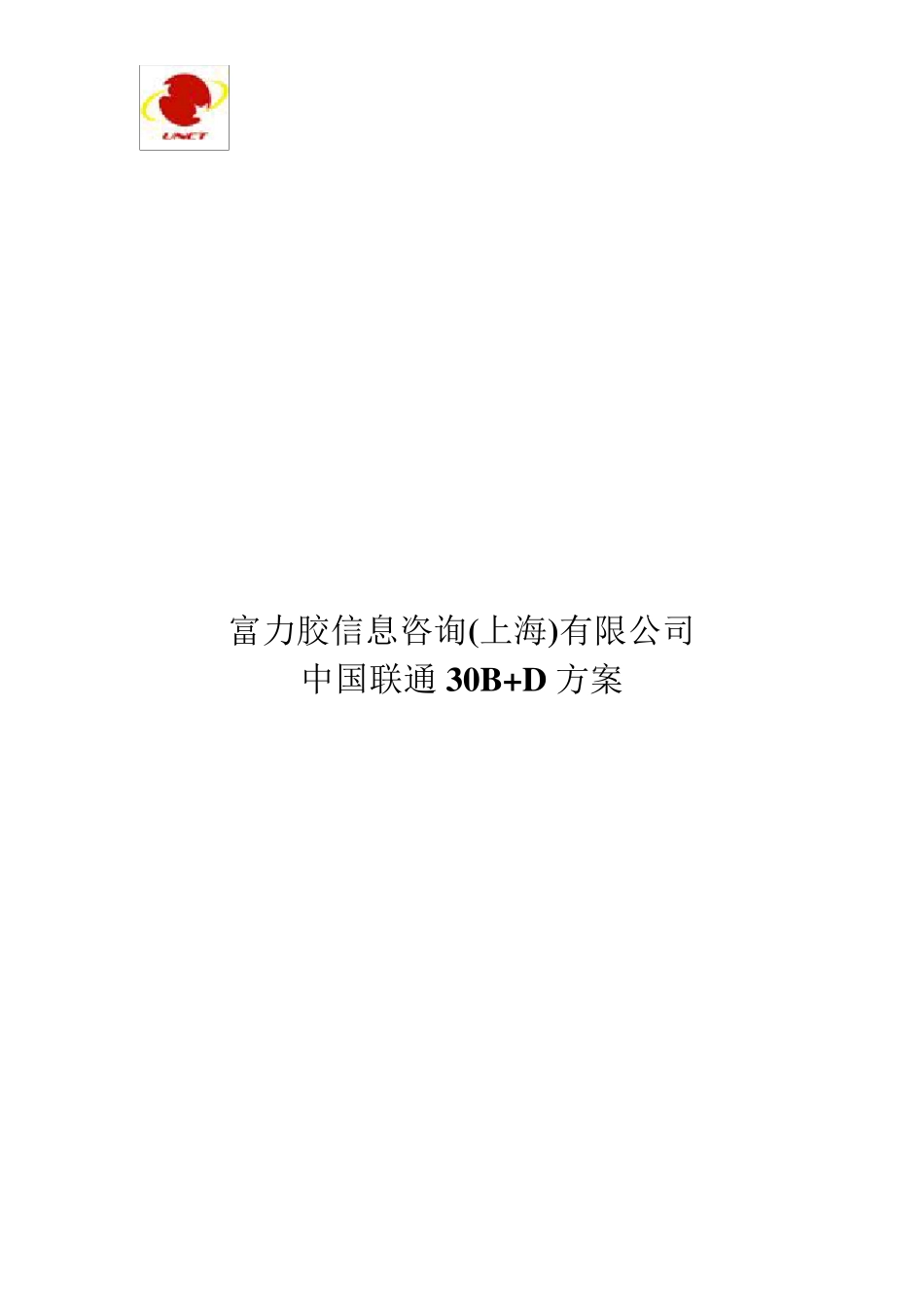

富力胶信息咨询(上海)有限公司 中国联通 30B+D 方案 30B+D 数字中继线 PRA（30B+D）即基群速率ISDN（Primary Rate Access）,是综合业务数字网有窄带（N-ISDN）所提供的二种通信能力之一，基群速率ISDN 通常分成30 个B 通路和1 个D 通路，每B 通路和D 通路均为64 Kb/s， 即1984 Kb/s。每一个PRA 接口可以独立成为一个PRA 用户群，也可以多个PRA 接口组成一个用户群。它用于需要传输大量数据的应用，如LAN 互联，PBX 连接和电视会议应用等。实现全数字化、高可靠性、高质量的通信。 30B+D 接入示意图如下: 30B+D 是我公司为大客户提供的重要业务，是企业服务的一个重点。30B+D 是交换大网下的小网，既有自己的独立性，又是大网的一个组成部分。30B+D 的运行质量直接关系到企业的服务水平和用户的通信质量。为了让 30B+D 大客户在光缆、传输、交换等发生故障时，不中断通信，我公司采取了许多措施。从技术上，通常采用双路由模式，让 30B+D 中继分别入不同的局所，建立光缆、传输和交换的环形通道。 一、光缆路由备份保护 建立 30B+D 光缆备份路由，使之形成一个光缆环。A 局到 30B+D 有光缆 1；B 局到 30B+D有光缆 2；A 局到 B 局有光缆 3。如图 1 所示。 图 1 说明：当 A 局方向光缆 1 中断时，B 局光缆 2 还可以正常使用。A 局光缆 1 的业务可以利用 A 局到 B 局的光缆 3，通过 B 局，到达 30B+D。当 B 光缆 2 中断时，就反方向迂回。这样就将故障化解了。这是光缆环路的优势。 二、传输通道备份保护 建立 30B+D 传输备份通道，使之形成传输环路保护。A 局到 30B+D 有传输通道 1；B局到 30B+D 有传输通道 2。A 局到 B 局有传输通道 3。如图 2 所示。 图 2 说明：当 A 局到 30B+D 方向传输通道 1 中断时，B 局传输通道可以正常使用。A 局的传输通道 1 可以利用 A 局到 B 局的传输通道 3，经 B 局，再通过 B 局的传输通道 2 到达 30B+D。当 B 局传输通道 2 中断时，就反过来迂回，保证全部中继都能正常使用。这就将故障化解了，这就是传输通道环路的优势。 三、交换保护 建立 30B+D 交换负荷分担方式，将风险一分为二。A 局交换分担 30B+D 出入中继的一半，即出/入中继 1 和出/入中继 2；B 局交换分担 30B+D 出入中继的另一半，即出/入中继3 和出/入中继 4。 图 3 为用户服务，最大限度地保证通信安全...
