30米梯形钢屋架钢课程设计计算书

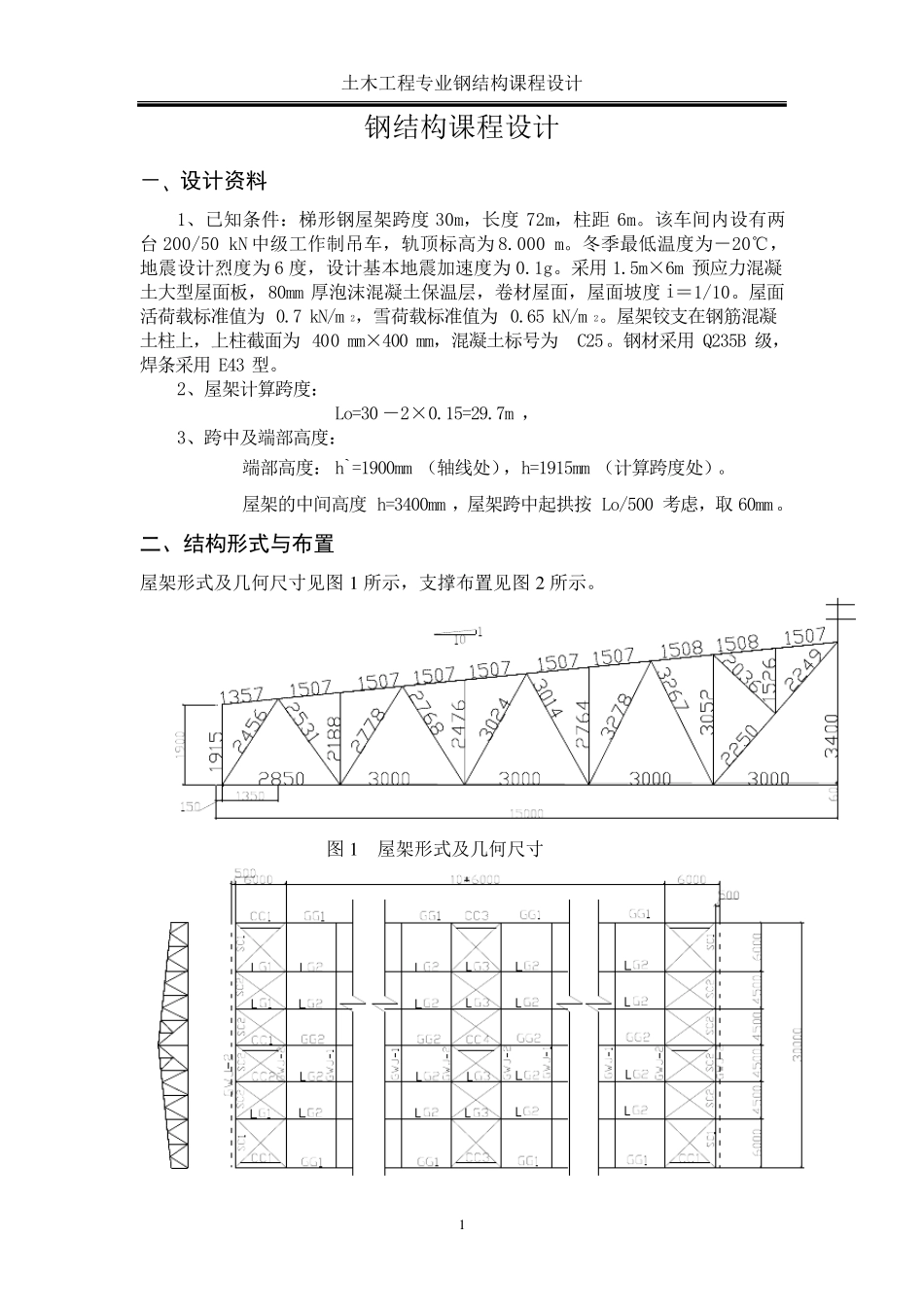

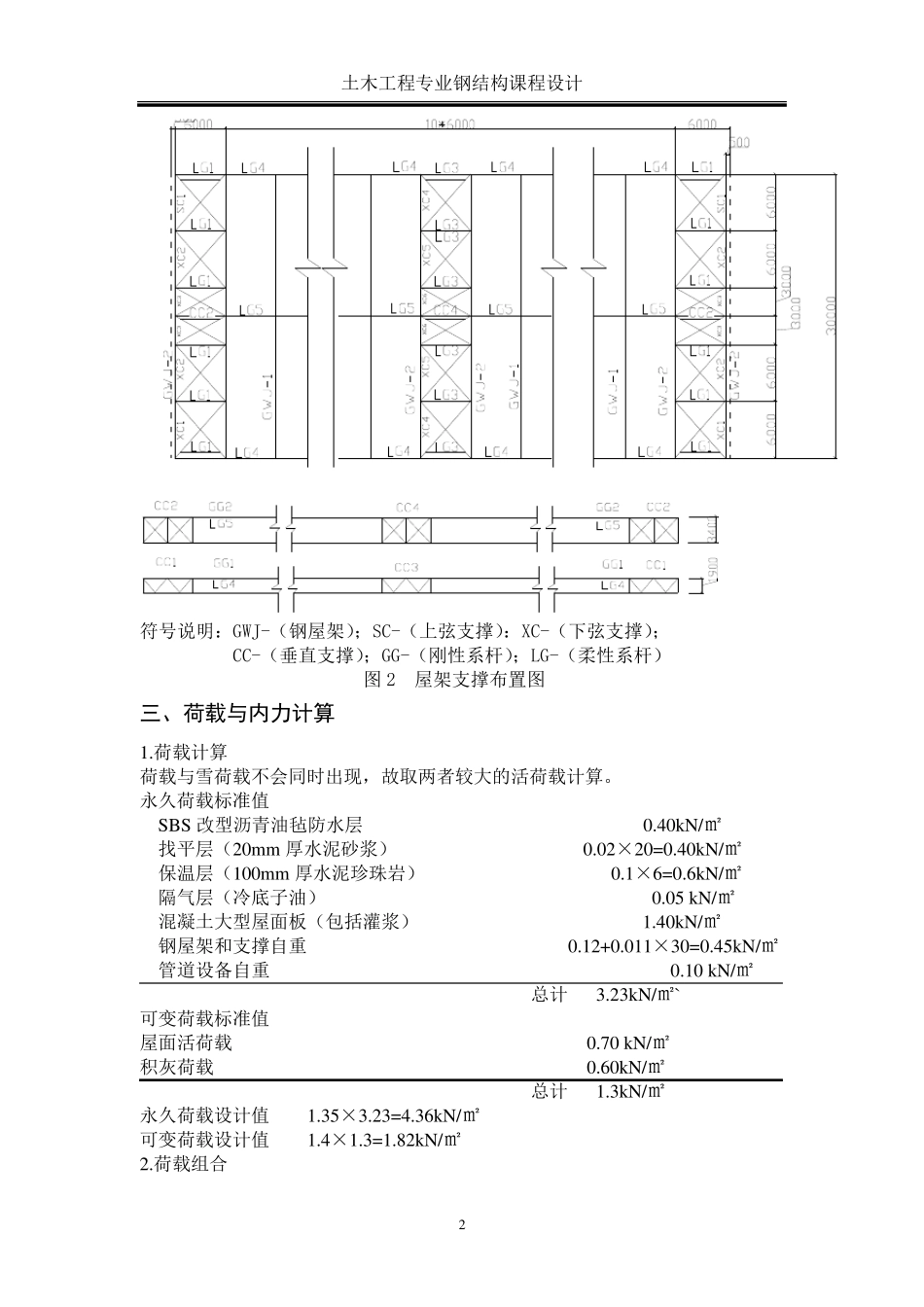

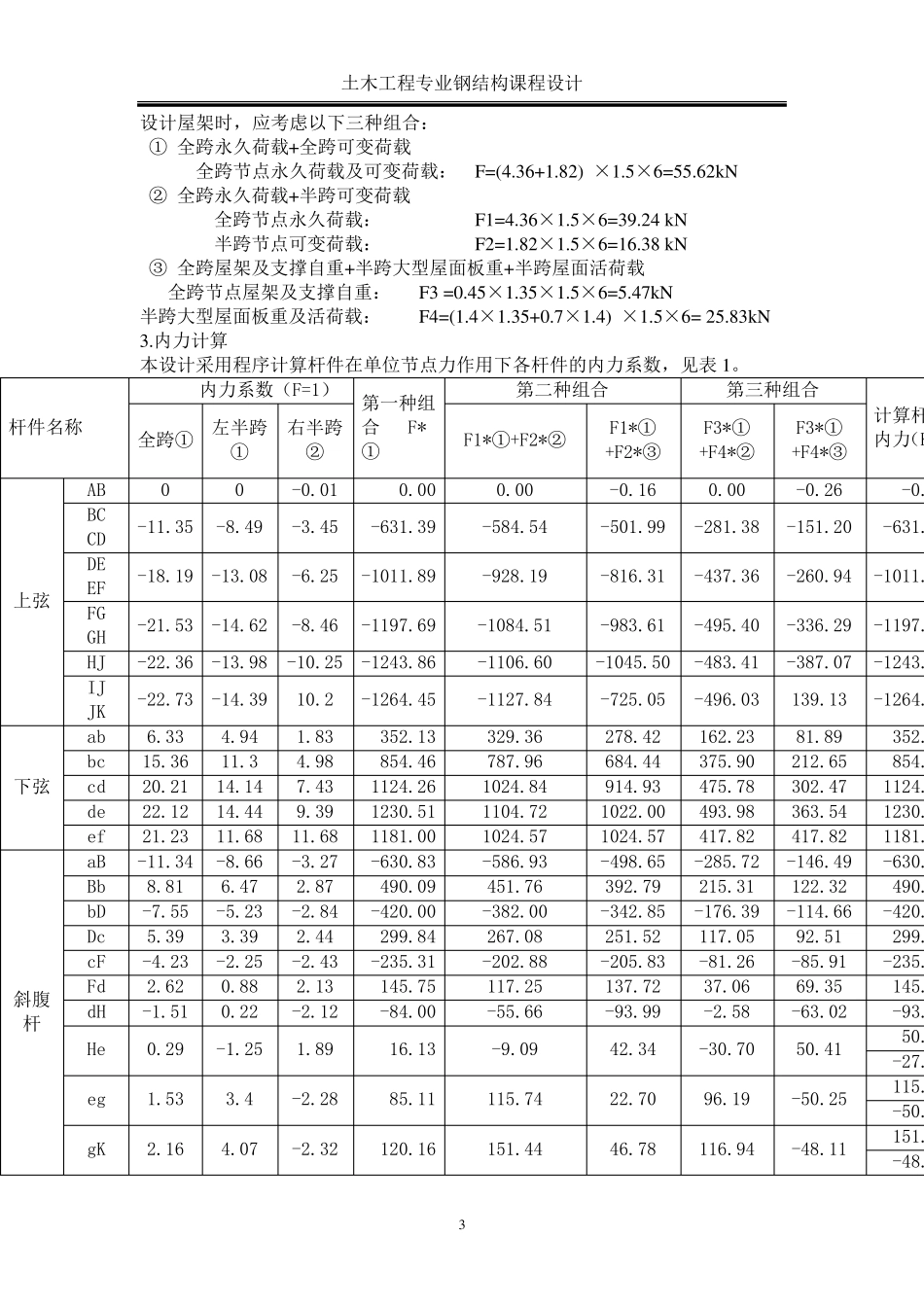

土木工程专业钢结构课程设计 1 钢结构课程设计 －、设计资料 1、已知条件：梯形钢屋架跨度30m，长度72m，柱距6m。该车间内设有两台200/50 kN 中级工作制吊车，轨顶标高为8.000 m。冬季最低温度为－20℃，地震设计烈度为6 度，设计基本地震加速度为0.1g。采用1.5m×6m 预应力混凝土大型屋面板，80mm 厚泡沫混凝土保温层，卷材屋面，屋面坡度i＝1/10。屋面活荷载标准值为0.7 kN/m 2，雪荷载标准值为0.65 kN/m 2。屋架铰支在钢筋混凝土柱上，上柱截面为400 mm×400 mm，混凝土标号为C25。钢材采用Q235B 级，焊条采用E43 型。 2、屋架计算跨度： Lo=30 －2×0.15=29.7m ， 3、跨中及端部高度： 端部高度：h`=1900mm （轴线处），h=1915mm （计算跨度处）。 屋架的中间高度h=3400mm ，屋架跨中起拱按 Lo/500 考虑，取 60mm。 二、结构形式与布置 屋架形式及几何尺寸见图 1 所示，支撑布置见图 2 所示。 图 1 屋架形式及几何尺寸 土木工程专业钢结构课程设计 2 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图2 屋架支撑布置图 三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 SBS 改型沥青油毡防水层 0.40kN/㎡ 找平层（20m m 厚水泥砂浆） 0.02×20=0.40kN/㎡ 保温层（100m m 厚水泥珍珠岩） 0.1×6=0.6kN/㎡ 隔气层（冷底子油） 0.05 kN/㎡ 混凝土大型屋面板（包括灌浆） 1.40kN/㎡ 钢屋架和支撑自重 0.12+0.011×30=0.45kN/㎡ 管道设备自重 0.10 kN/㎡ 总计 3.23kN/㎡` 可变荷载标准值 屋面活荷载 0.70 kN/㎡ 积灰荷载 0.60kN/㎡ 总计 1.3kN/㎡ 永久荷载设计值 1.35×3.23=4.36kN/㎡ 可变荷载设计值 1.4×1.3=1.82kN/㎡ 2.荷载组合 土木工程专业钢结构课程设计 3 设计屋架时，应考虑以下三种组合： ① 全跨永久荷载+全跨可变荷载 全跨节点永久荷载及可变荷载： F=(4.36+1.82) ×1.5×6=55.62kN ② 全跨永久荷载+半跨可变荷载 全跨节点永久荷载： F1=4.36×1.5×6=39.24 kN 半跨节点可变荷载： F2=1.82×1.5×6=16.38 kN ③ 全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 全跨节点屋架及支撑自重： F3 =0.45×1.35×1.5×6=5.47kN 半跨大型屋面板重及活荷载： F4=(1.4×1.35+0.7×1.4) ×1.5×6=...
