35kv变电站课程设计

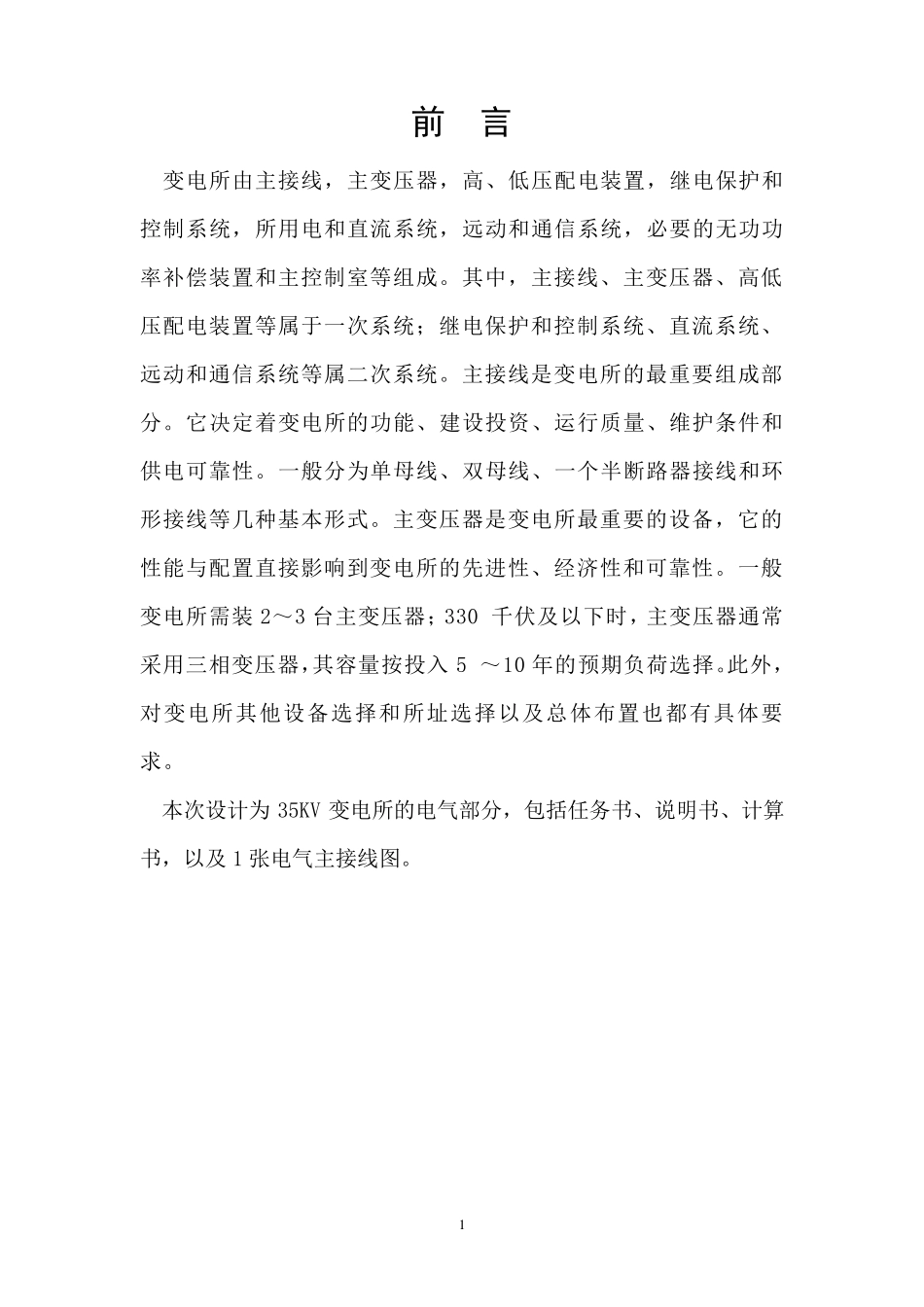

目 录 前言 ……………………………………………………………………………… 1 1 电气主接线设计……………………………………………………………… 2 1.1 主接线的设计依据…………………………………………………………… 2 1.2 主接线的基本要求…………………………………………………………… 2 1.3 主接线的设计和论证………………………………………………………… 2 2 主变压器台数、容量和型号的选择……………………………………… 8 3 所用变的选择………………………………………………………………… 9 4 电气设备的选择…………………………………………………………… 10 4.1 电气设备选择的一般条件………………………………………………… 10 4.2 断路器、隔离开关的选择…………………………………………………… 12 5 互感器的选择……………………………………………………………… 15 5.1电流互感器的选择…………………………………………………………… 15 5.2电压互感器的选择…………………………………………………………… 16 6 10KV母线截面的选择……………………………………………………… 17 7 计算书………………………………………………………………………… 18 8 参考文献…………………………………………………………………… 21 1 前 言 变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。其中，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。一般变电所需装 2～3 台主变压器；330 千伏及以下时，主变压器通常采用三相变压器，其容量按投入 5 ～10 年的预期负荷选择。此外，对变电所其他设备选择和所址选择以及总体布置也都有具体要求。 本次设计为 35KV 变电所的电气部分，包括任务书、说明书、计算书，以及 1 张电气主接线图。 2 Ⅰ、电气主接线设计 把变电站、断路器等按预期生产流程连成的电路，称为电...
