35KV电网继电保护设计实训报告

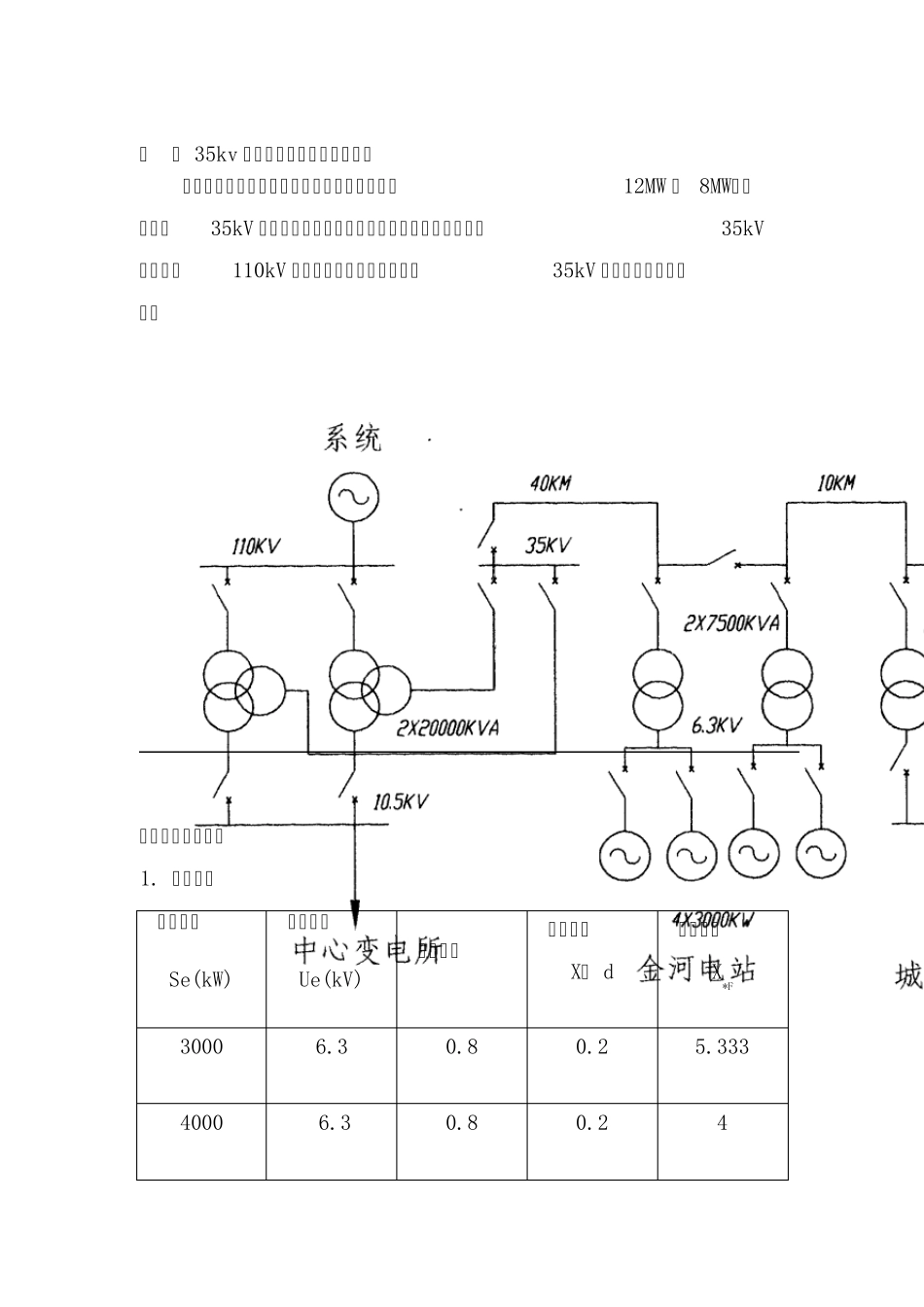

课程设计实训报告 题 目 ： 专 业： 班 别： 姓 名： 学 号： 指导老师： 广东水利电力职业技术学院 目录 第一章 35kv 电网继电保护设计原始资料 第二章 短路电流计算 2.1 简化电路图 2.2 短路电流计算及成果表 2.2 短路电流通过保护装置的曲线图（见附图） 第三章 继电保护整定计算 3.1 保护5 的整定计算 3． 1． 1 保护5 的 I 段 3． 1． 2 保护5 的Ⅱ段 3． 1． 3 保护5 的Ⅲ段 3.2 保护3 的整定计算 3． 2． 1 保护3 的 I 段 3． 2． 2 保护3 的Ⅱ段 3． 2． 3 保护3 的Ⅲ段 3.3 保护1 的整定计算 3． 3． 1 保护1 的 I 段 3． 3． 2 保护1 的Ⅱ段 3． 3． 3 保护1 的Ⅲ段 3.4 保护2 的整定计算 3． 4． 1 保护2 的 I 段 3． 4． 2 保护2 的Ⅱ段 3． 4． 3 保护2 的Ⅲ段 3.5 保护4 的整定计算 3． 5． 1 保护4 的 I 段 3． 5． 2 保护4 的Ⅱ段 3． 5． 3 保护4 的Ⅲ段 3.6 保护6 的整定计算 3． 6． 1 保护6 的 I 段 3． 6． 2 保护6 的Ⅱ段 3． 6． 3 保护6 的Ⅲ段 第四章 保护配置及说明 1.保护配置图 2.对各保护是否安装方向元件的判断 第五章 35KV 千伏线路继电保护原理图（见附图） 第六章 心得体会 一 、 35kv 电网继电保护设计原始资料 某地有金河和青岭两座电站，装机容量分别为12MW 和 8MW，各以单回35kV 输电线路向城关变电所供电。金河电站还以一回35kV联络线经110kV 中心变电所与省电网连接。35kV 电网的接线示意如下： 主要参数见下表： 1. 发电机： 额定容量 Se(kW) 额定电压 Ue(kV) 功率因数 暂态电抗X” d 标么电抗X*F 3000 6.3 0.8 0.2 5.333 4000 6.3 0.8 0.2 4 2.主变压器 3. 输电线路： 名称 导线型号 长度(km) 电抗 标么值 有名值(Ω ) 金中线 LGJ-120 40 1.168 16 金城线 LGJ-120 10 0.292 4 青城线 LGJ-120 30 0.876 12 最大运行方式：两电站的六台机组全部投入运行，中心变电所在地 110kV 母线上的系统等值标么电抗为0.225。城关变电所总负荷为 240A（ 35kV 侧），由金河电站供给110A、青岭电站供给130A。剩余的110A 经中心变电所送入系统。 最小运行方式：两电站都只有一台机组投入运行，中心变电所110kV 母线上的系统等值标么电抗为0.35，城关变电所总负荷为150A（ 35kV 侧）...
