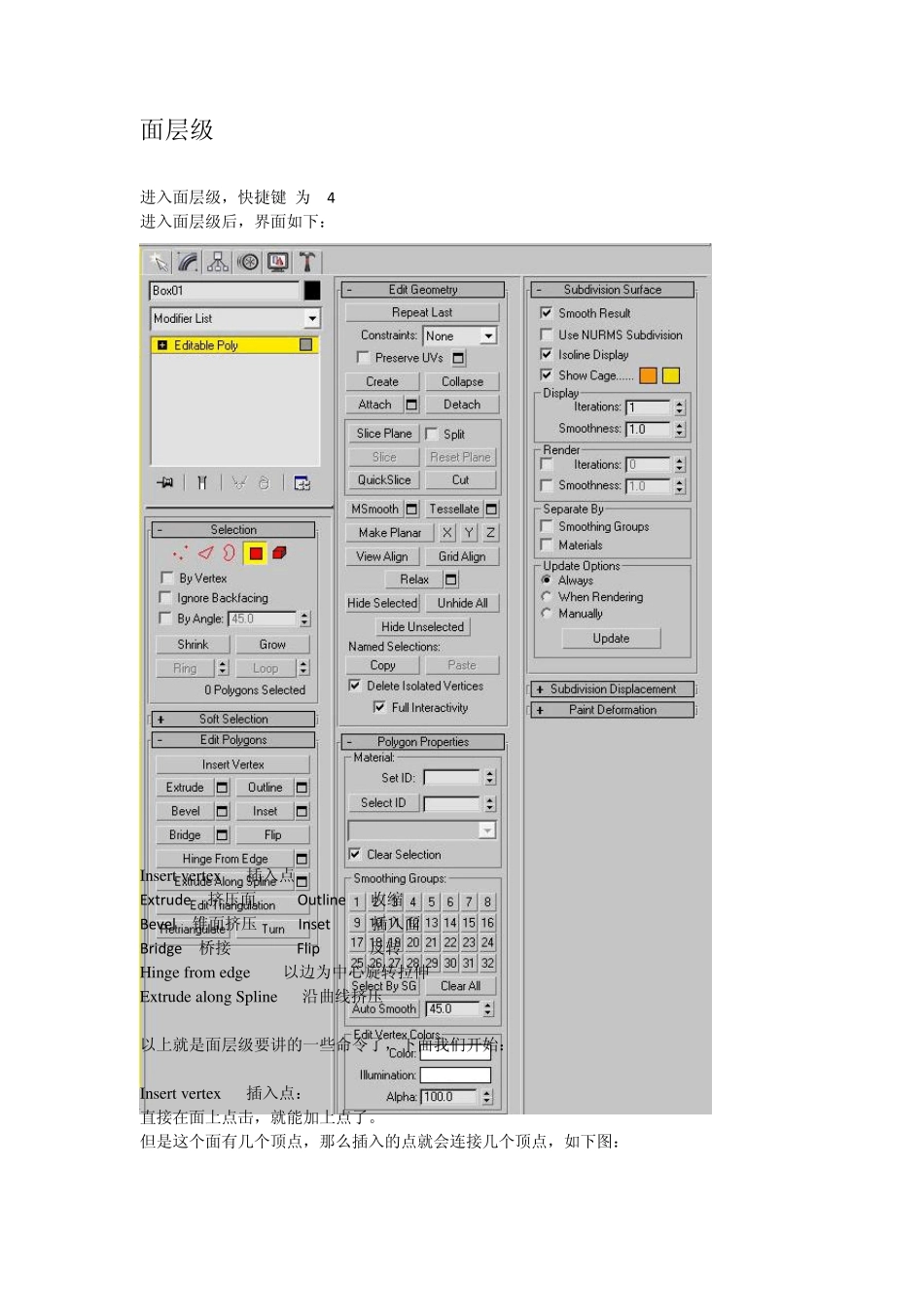

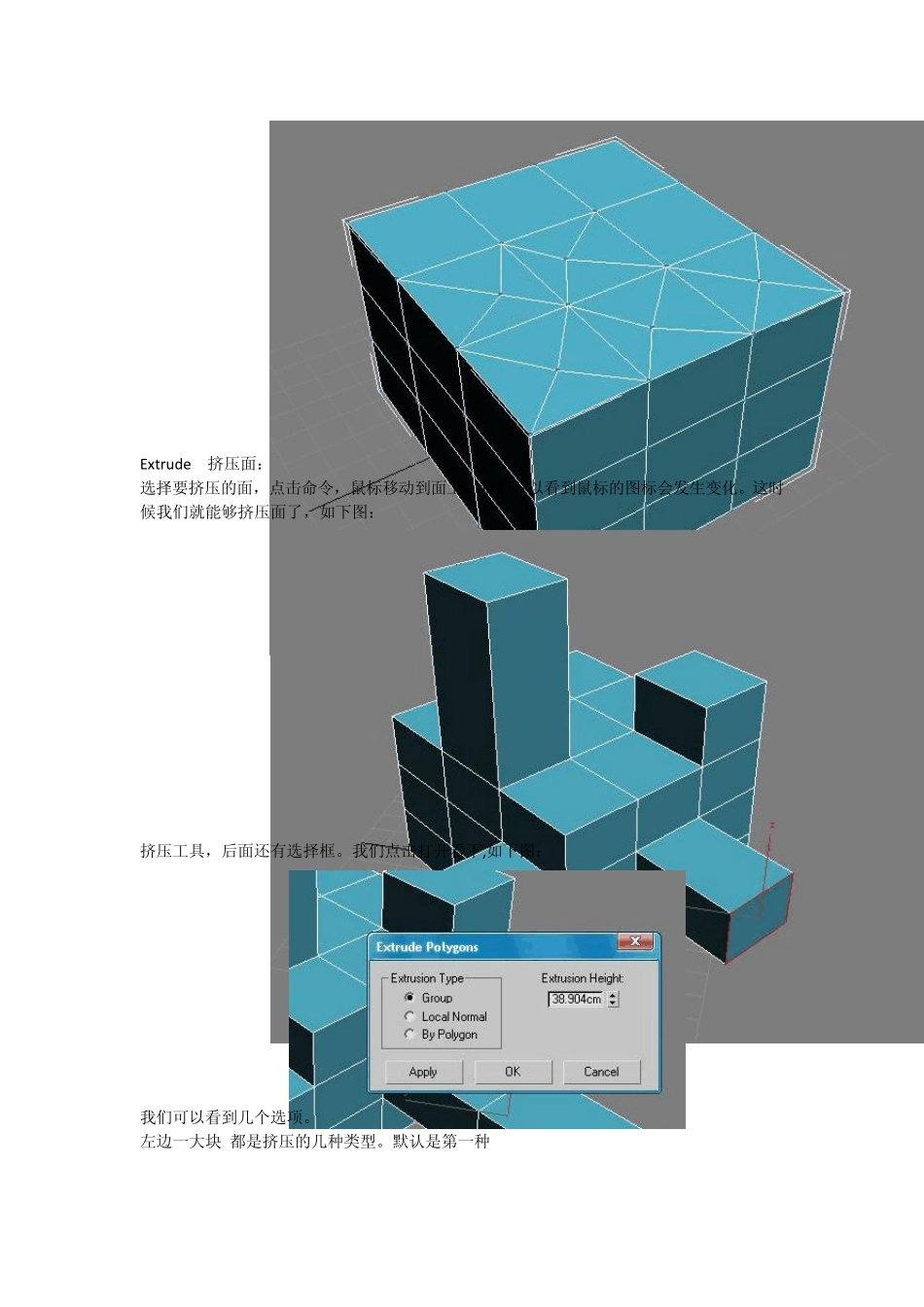

3D MAX 教学 模型部分 3DMAX 模型教学部分,总20 课时,4 个星期 面层级 进入面层级,快捷键 为 4 进入面层级后,界面如下: Insert v ertex 插入点 Extrude 挤压面 Outline 收缩 Bevel 锥面挤压 Inset 插入面 Bridge 桥接 Flip 反转 Hinge from edge 以边为中心旋转拉伸 Ex tru de along Spline 沿曲线挤压 以上就是面层级要讲的一些命令了,下面我们开始: Insert v ertex 插入点: 直接在面上点击,就能加上点了。 但是这个面有几个顶点,那么插入的点就会连接几个顶点,如下图: Extrude 挤压面: 选择要挤压的面,点击命令,鼠标移动到面上,我们可以看到鼠标的图标会发生变化。这时候我们就能够挤压面了,如下图: 挤压工具,后面还有选择框。我们点击打开看下,如下图: 我们可以看到几个选项。 左边一大块 都是挤压的几种类型。默认是第一种 Group 平行于面的方向 Local Normal 面得法线方向 By Polygon 面得方向 Outline 收缩: 被选面在沿着自身的平面坐标上进行放大和缩小,如图: 点击后面的方框,可以在它的设置窗口中输入数值进行控制。如图: 输入数值,就能改变缩放的大小。负数缩小 正数放大 Bevel 锥面挤压: 此命令和挤压后点相似,只是挤压完之后。对挤压的面有个放大或者缩小的过程。 如图: 只是挤压只要操作一次,锥面挤压的话,在挤压的基础上,还有个放大或缩小的操作 点击后面方框,可以在它的设置窗口中进行控制,如图: 左边区域和 挤压的 设置窗口是一样的。 主要是右边有些不一样。 Height 挤压的高度 (输入数值可以改变) Ou tline Amou nt 收缩大小 (输入数值可以改变 负数为缩小 正数为放大) Inset 插入面: 在选择的面中再插入一个没有高度的面 操作方法:选择一个面,点击执行命令。然后鼠标移动到面上拖动,到合适的位置松开鼠标,这样插入面就成功了,如图: 也可以点击后面的方框,在设置窗口中进行控制,如图: 左边是 插入面 的方式,前面已经讲了 ,都差不多 右边是 插入面的数值大小 这个值只有正数,但是如果数值过大,插入的面和原来的面会出现重叠错误,所有这个数字的大小一定要控制好了。 Bridge 桥接: 功能与编辑边界中的bridge 是相同的,只不过这里选择的是对应的面而已。 操作方法:先选择要桥接的面(必须是两个,且这两个面不能在同一平面上,也不能是两平面相接的面,不然不...
