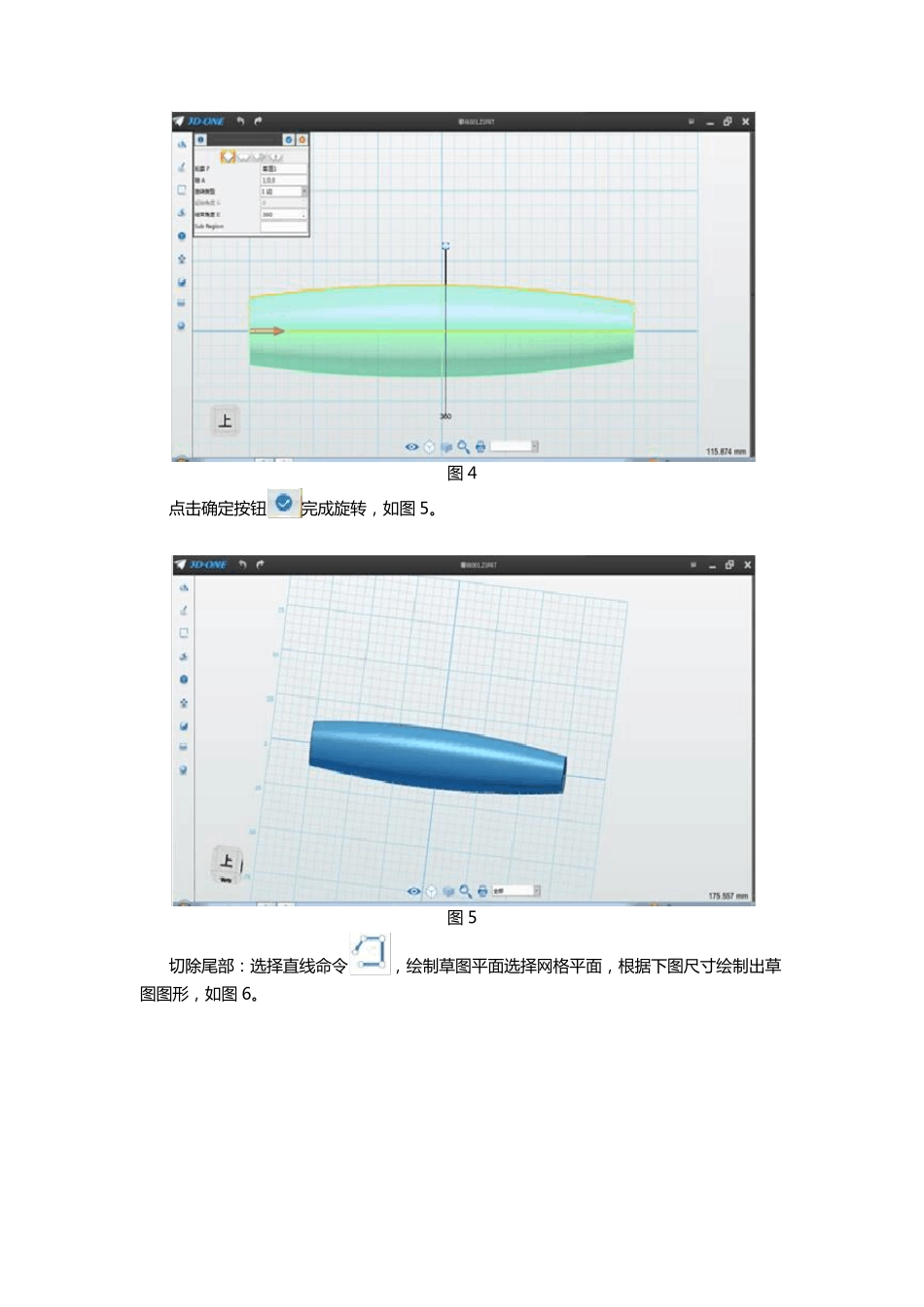

3DOne 三维创意设计课程：飞机 1（机身篇） 为 向 大 家 展 示 如 何 用 3DOne 进 行 各 种 三 维 创 意 作 品 的 设 计 ， 本 文 特 别 通 过 绘制 建 模 飞 机 这 个 例 子 演 示 。 本 文 共 分 5 部 分 演 示 ： 绘 制 机 身 、 绘 制 前 螺 旋 桨 、绘 制 尾 翼 、 绘 制 机 翼 、 绘 制 驾 驶 舱 。 下 面 让 我 们 来 看 看 ， 怎 么 用 3DOne 快 速而 有 灵 活 简 便 地 完 成 飞 机 的 三 维 绘 制 。 一 、 绘 制 机 身 打 开 3DOne 软 件 ， 左 键 点 击 直 线 命 令 ， 点 击 工 作 区 的 网 格 ， 绘 制 长 为 150 的水 平 直 线 。 如 下 图 1。 此 时 可 以 调 整 左 下 方 的 立 体 视 图 ， 点 击 “上”， 正视 工 作 区 。 图 1 选择直 线 命 令， 在上步骤绘 制 的 直 线 左 侧绘 制 长 为 12 的 竖直 直 线 ， 右侧绘 制 长为 10 的 竖直 直 线 （如 下 图 2）。 图 2 选 择 圆 弧 命 令， 圆 弧 两 端 点 1 和 点 2 分 别 点 选 上 步 骤 绘 制 直 线 的 端 点 ， 圆 弧 半径 设 为 520（ 如 图 3） 。点 击正上 方 finish 按钮确认。 图 3 点 击旋转命 令， 轮廓选 择 绘 制 的 草图 ， 轴 A 选 择 长为 150 的 边（ 如 图 4） 。 图 4 点 击 确 定 按 钮完 成 旋 转 ， 如 图 5。 图 5 切除尾部：选择直线命令， 绘制草图 平面选择网格平面， 根据下图 尺寸绘制出草图 图 形， 如 图 6。 图 6 点 击 选 择 镜 像 命 令， 实 体 选 择 绘 制 的 草 图 ， 镜 像 线 选 择 网 格 中 间 的X 轴 （ 红 色 ） ，如 图 7， 点 击 确 定 ， 完 成 镜 像 。 图 7 选 择 拉伸命 令， 布尔运算选 择 减运算， 轮廓选 择 上步骤绘 制 的 草 图 ， 拉伸类型选择 对称， 结束点 输入 20（ 贯穿即可） ， 如 图 8。 图 8 点 击 确 定 ， 完 成 切 除 。如下图 9。 图 9 选择直线命令， 在网格平面绘制长为 25 的直线， 如下图 10： 图 10 点 击 确 定 按 钮 ， 选 择 拉 伸 命 令 结 ...
