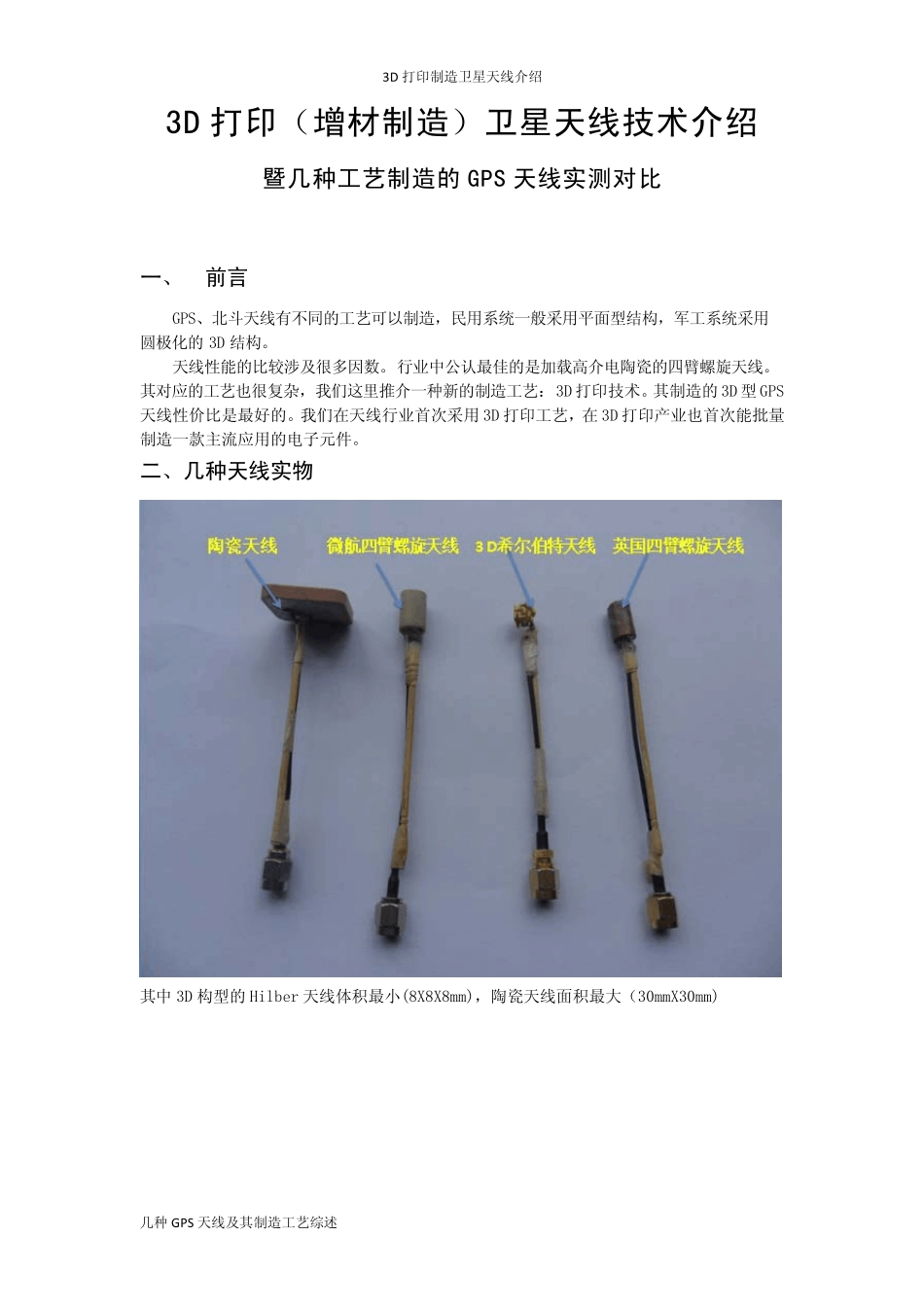

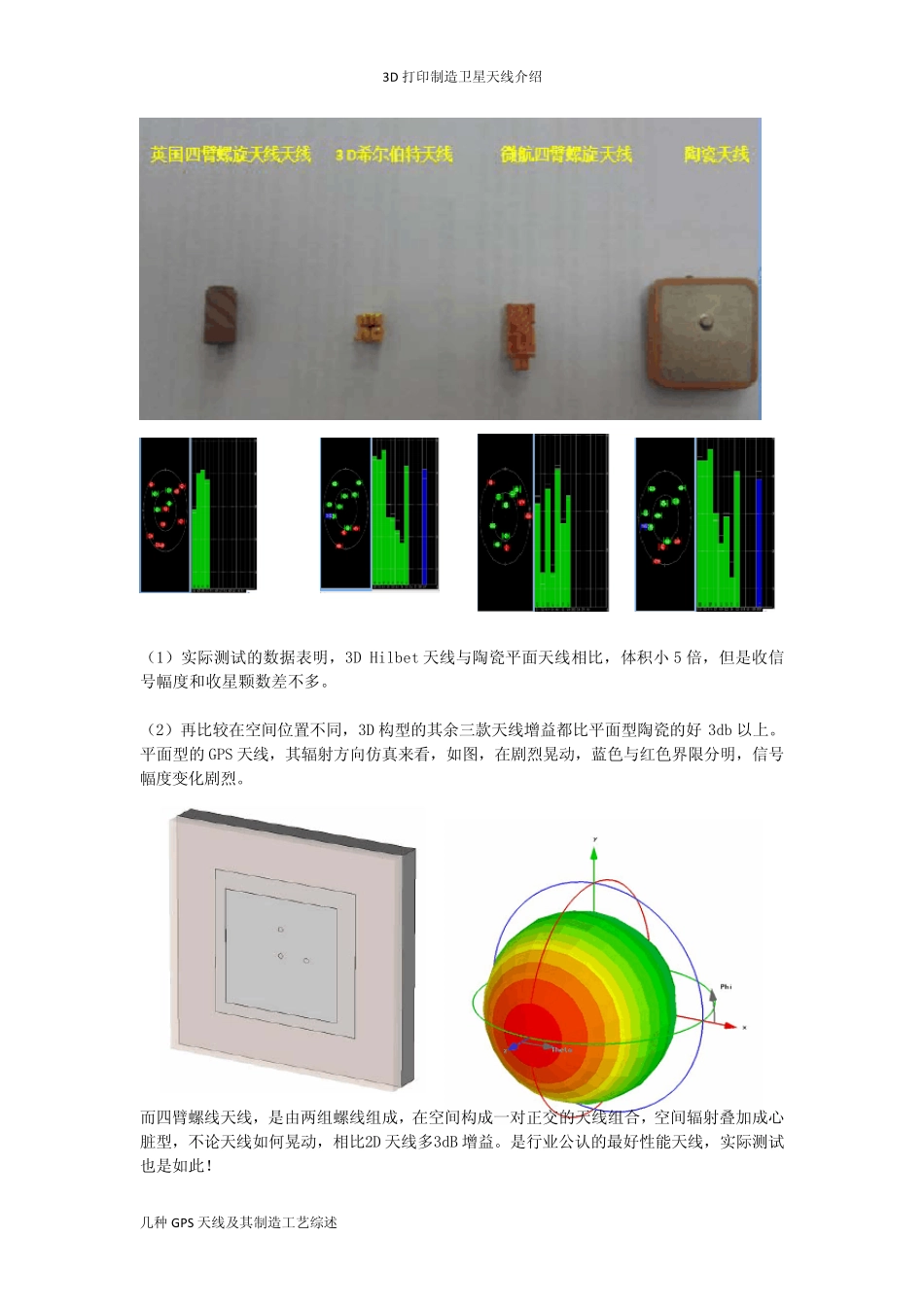

3D 打印制造卫星天线介绍几种GPS 天线及其制造工艺综述3D 打印（增材制造）卫星天线技术介绍暨几种工艺制造的GPS 天线实测对比一、前言GPS、北斗天线有不同的工艺可以制造，民用系统一般采用平面型结构，军工系统采用圆极化的 3D 结构。天线性能的比较涉及很多因数。行业中公认最佳的是加载高介电陶瓷的四臂螺旋天线。其对应的工艺也很复杂，我们这里推介一种新的制造工艺：3D 打印技术。其制造的 3D 型 GPS天线性价比是最好的。我们在天线行业首次采用 3D 打印工艺，在 3D 打印产业也首次能批量制造一款主流应用的电子元件。二、几种天线实物其中 3D 构型的 Hilber 天线体积最小(8X8X8mm)，陶瓷天线面积最大（30mmX30mm)3D 打印制造卫星天线介绍几种GPS 天线及其制造工艺综述（1）实际测试的数据表明，3D Hilbet 天线与陶瓷平面天线相比，体积小5 倍，但是收信号幅度和收星颗数差不多。（2）再比较在空间位置不同，3D 构型的其余三款天线增益都比平面型陶瓷的好 3db 以上。平面型的GPS 天线，其辐射方向仿真来看，如图，在剧烈晃动，蓝色与红色界限分明，信号幅度变化剧烈。而四臂螺线天线，是由两组螺线组成，在空间构成一对正交的天线组合，空间辐射叠加成心脏型，不论天线如何晃动，相比2D 天线多3dB 增益。是行业公认的最好性能天线，实际测试也是如此！3D 打印制造卫星天线介绍几种GPS 天线及其制造工艺综述三、高性能卫星天线制造发展历程1、 平面天线加载陶瓷陶瓷的介电系数高，且损耗小，可以相比空气介质带来增益：因此都采用高介电、低损耗微波陶瓷来制造天线。2、四臂螺旋构型适合空间位置变化时增益的保持不论如何放置，增益下降小。其发展也由空气介质，向陶瓷介质演进：3D 打印制造卫星天线介绍几种GPS 天线及其制造工艺综述但是制造工艺复杂：还需要用激光剥离光刻胶后再化学镀：3D 打印制造卫星天线介绍几种GPS 天线及其制造工艺综述3、3D 打印和 LDS 技术取代陶瓷四臂螺旋天线（2011 年，微航制造）采用 3D 打印或者 LDS 技术制造，不使用陶瓷基材，相同的体积下获得一样的性能。4、3D 打印制造3DHilber 构型天线，获得比四臂螺旋更好性能（2011 年深圳微航磁电开发）这类天线，从不同的面去看，基本构型一致，剧烈变换位置，幅度变化很小。相比四臂螺线天线增益更高！3D 打印制造卫星天线介绍几种GPS 天线及其制造工艺综述四、展望目前卫星终端都采用四臂螺旋结构，本次提出...
