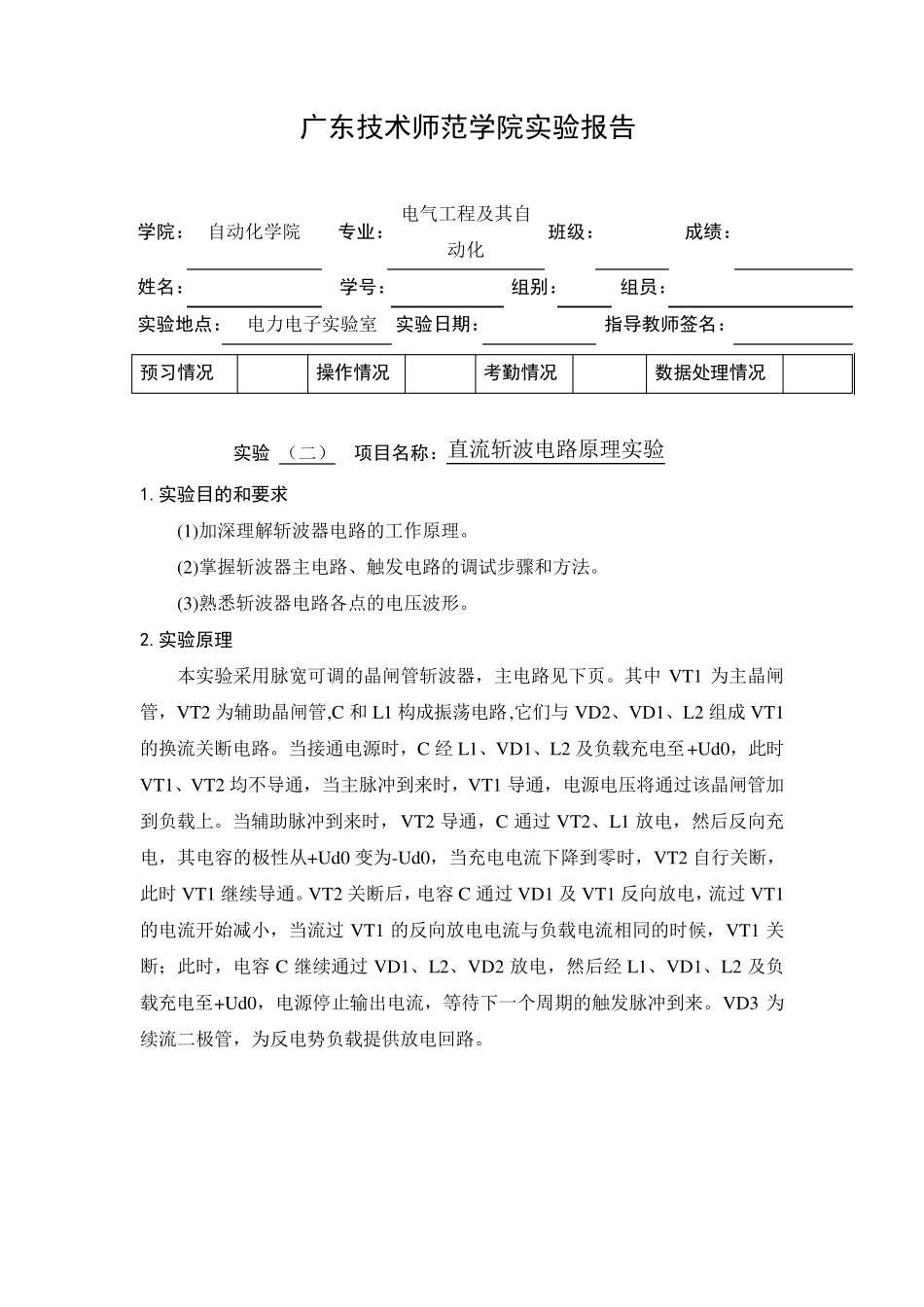

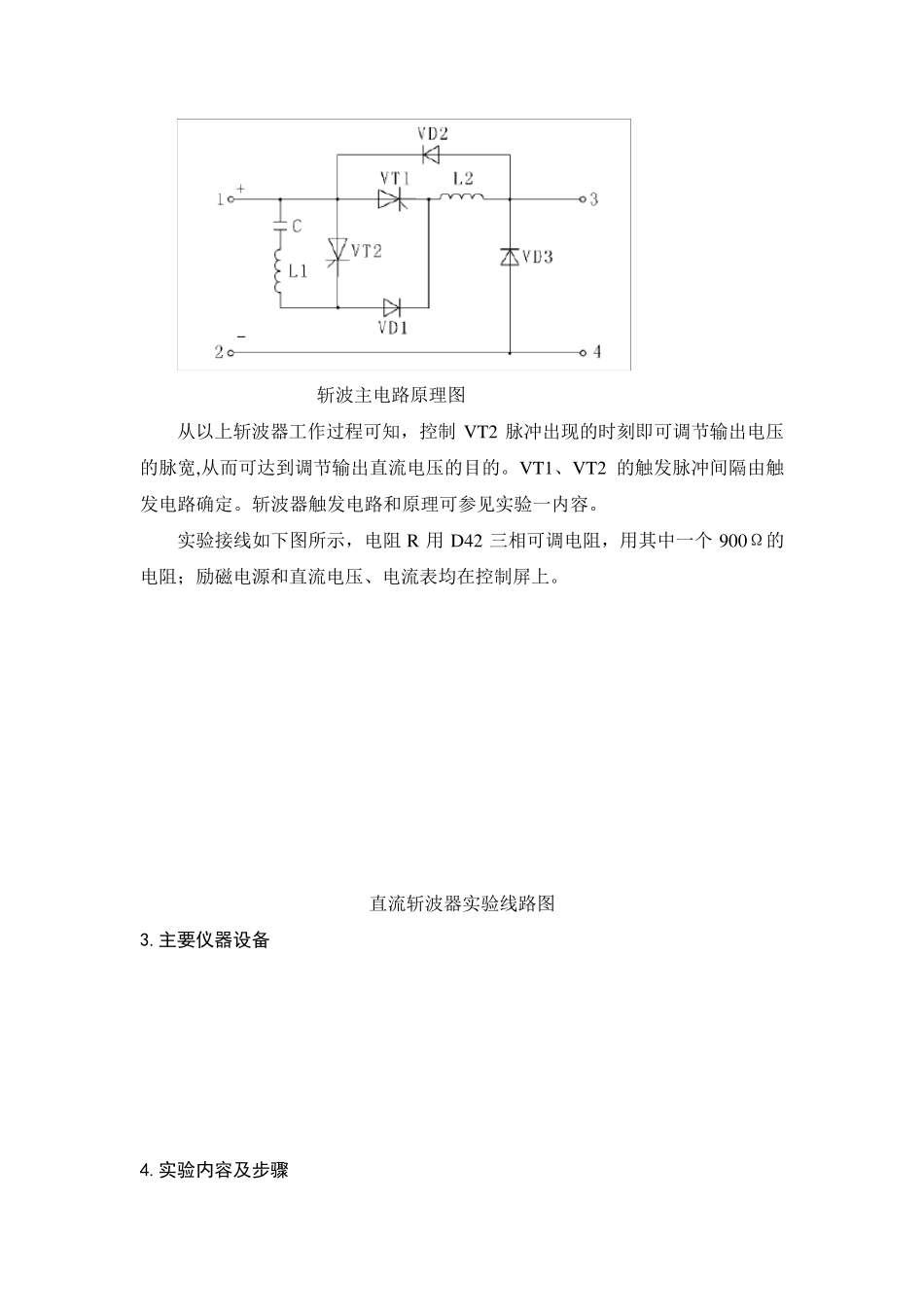

实 验 报 告 课程名称： 现代电力电子技术 实验项目： 直流斩波电路原理实验 实验时间： 实验班级： 总 份 数： 指导教师： 朱鹰屏 自动化 学院 电力电子 实验室 二〇〇 年 月 日 广东技术师范学院实验报告 学院： 自动化学院 专业： 电气工程及其自动化 班级： 成绩： 姓名： 学号： 组别： 组员： 实验地点： 电力电子实验室 实验日期： 指导教师签名： 实验 （二） 项目名称：直流斩波电路原理实验 1.实验目的和要求 (1)加深理解斩波器电路的工作原理。 (2)掌握斩波器主电路、触发电路的调试步骤和方法。 (3)熟悉斩波器电路各点的电压波形。 2.实验原理 本实验采用脉宽可调的晶闸管斩波器，主电路见下页。其中 VT1 为主晶闸管，VT2 为辅助晶闸管,C 和 L1 构成振荡电路,它们与 VD2、VD1、L2 组成 VT1的换流关断电路。当接通电源时，C 经 L1、VD1、L2 及负载充电至+Ud0，此时VT1、VT2 均不导通，当主脉冲到来时，VT1 导通，电源电压将通过该晶闸管加到负载上。当辅助脉冲到来时，VT2 导通，C 通过 VT2、L1 放电，然后反向充电，其电容的极性从+Ud0 变为-Ud0，当充电电流下降到零时，VT2 自行关断，此时 VT1 继续导通。VT2 关断后，电容 C 通过 VD1 及VT1 反向放电，流过 VT1的电流开始减小，当流过 VT1 的反向放电电流与负载电流相同的时候，VT1 关断；此时，电容 C 继续通过 VD1、L2、VD2 放电，然后经 L1、VD1、L2 及负载充电至+Ud0，电源停止输出电流，等待下一个周期的触发脉冲到来。VD3 为续流二极管，为反电势负载提供放电回路。 预习情况 操作情况 考勤情况 数据处理情况 斩波主电路原理图 从以上斩波器工作过程可知，控制VT2 脉冲出现的时刻即可调节输出电压的脉宽,从而可达到调节输出直流电压的目的。VT1、VT2 的触发脉冲间隔由触发电路确定。斩波器触发电路和原理可参见实验一内容。 实验接线如下图所示，电阻R 用D42 三相可调电阻，用其中一个900Ω的电阻；励磁电源和直流电压、电流表均在控制屏上。 直流斩波器实验线路图 3.主要仪器设备 4.实验内容及步骤 实 验 内 容 ： (1)直 流 斩 波 器 触 发 电 路 调 试 。 (2)直 流 斩 波 器 接 电 阻 性 负 载 。 实 验 步 骤 ： (1)斩 波 器 触 发 电 路 调 试 调 节 DJK05 面 板 上 的 电 位 器 RP1、 RP2， RP1 调 节 ...
