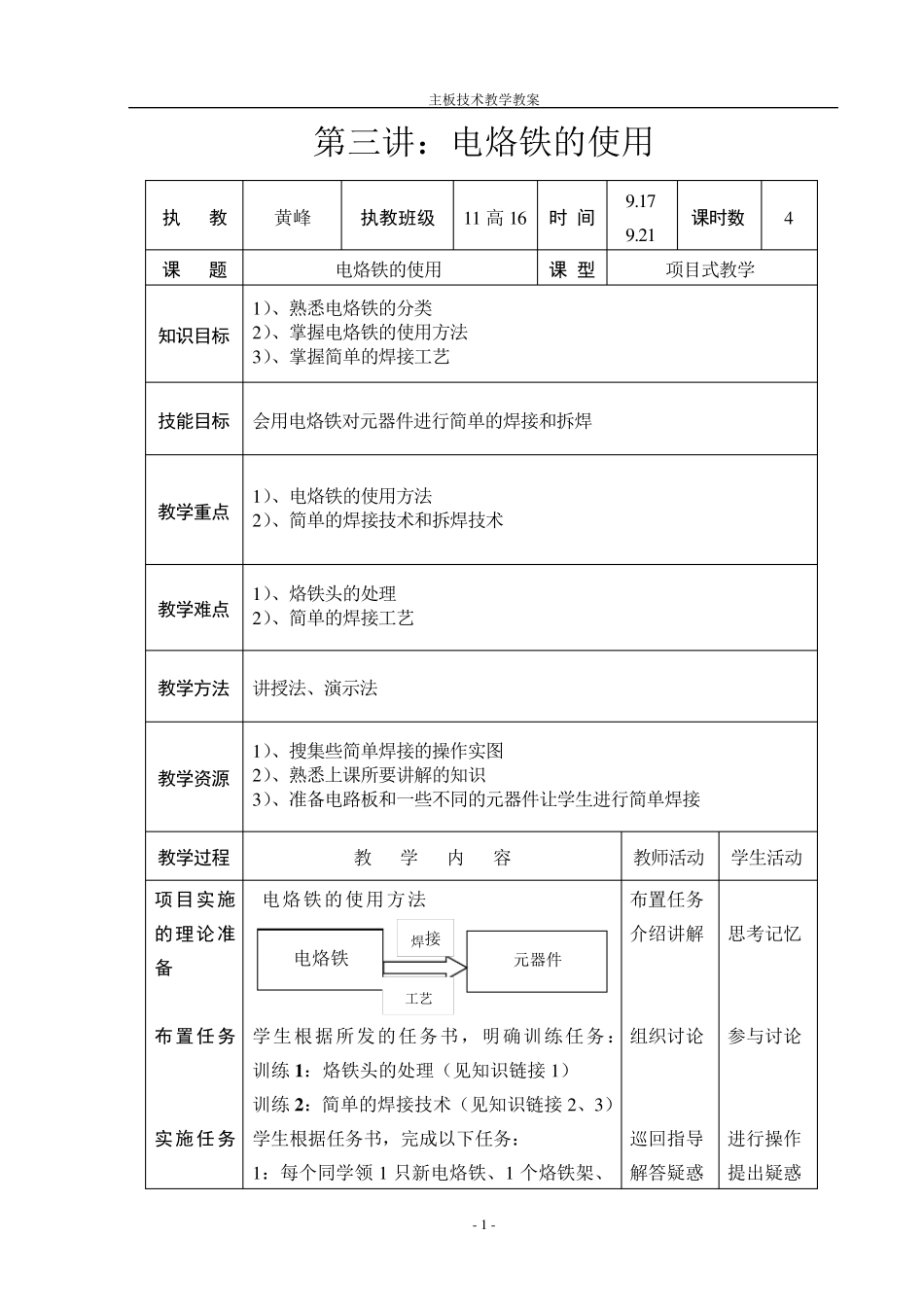

主板技术教学教案 - 1 - 第三讲：电烙铁的使用 执 教 黄峰 执教班级 1 1 高1 6 时 间 9 .1 7 9 .2 1 课时数 4 课 题 电烙铁的使用 课 型 项目式教学 知识目标 1 ）、熟悉电烙铁的分类 2 ）、掌握电烙铁的使用方法 3 ）、掌握简单的焊接工艺 技能目标 会用电烙铁对元器件进行简单的焊接和拆焊 教学重点 1 ）、电烙铁的使用方法 2 ）、简单的焊接技术和拆焊技术 教学难点 1 ）、烙铁头的处理 2 ）、简单的焊接工艺 教学方法 讲授法、演示法 教学资源 1 ）、搜集些简单焊接的操作实图 2 ）、熟悉上课所要讲解的知识 3 ）、准备电路板和一些不同的元器件让学生进行简单焊接 教学过程 教 学 内 容 教师活动 学生活动 项目实施的理论准备 布置任务 实施任务 电烙铁的使用方法 学生根据所发的任务书，明确训练任务： 训练 1：烙铁头的处理（见知识链接 1 ） 训练 2：简单的焊接技术（见知识链接 2 、3 ） 学生根据任务书，完成以下任务： 1 ：每个同学领 1 只新电烙铁、1 个烙铁架、 布置任务 介绍讲解 组织讨论 巡回指导 解答疑惑 思考记忆 参与讨论 进行操作 提出疑惑 电烙铁 元器件 焊接 工艺 主板技术教学教案 - 2 - 教学小结 任务评价 巩固提高 布置作业 1 个镊子、若干焊锡丝，先对烙铁头进行去氧； 2 ：每个同学领 1 块电路板、5 个阻值不同的电阻、2 个电容、2 个二极管、1 个三极管和1 个八脚芯片，用电烙铁将它们按照一定的顺序和规则焊接到电路板上，之后让老师检查焊接效果； 3 ：每个同学将刚才焊好的电路板进行拆焊。 1 ：组织学生对电烙铁的焊接方法进行归纳； 2 ：教师对学生用电烙铁焊接和拆焊的正确性进行评价；并对焊接和拆焊的步骤和方法进行总结。 1 ：完成实习报告； 2 ：分别完成项目任务书附件后的巩固与提高的思考题。 完成实习报告 总结归纳 布置作业 思考记忆 课后完成 讨论 分析 总结 板书设计 常见的电烙铁的分类 电烙铁的使用方法 简单的焊接工艺 教学反思 在实训过程中要多指导学生动手 主板技术教学教案 - 3 - 二、知识链接 知识链接1 ：焊料、助焊剂、阻焊剂 1：焊料 （1）焊料的种类 焊料的作用是将被焊物连接在一起。焊料是指易熔的金属及其合金，焊料的熔点低于被焊金属，能将两种或两种以上的金属面熔合为一个整体，而且要易于与被焊金属表面形成合金。 ...
