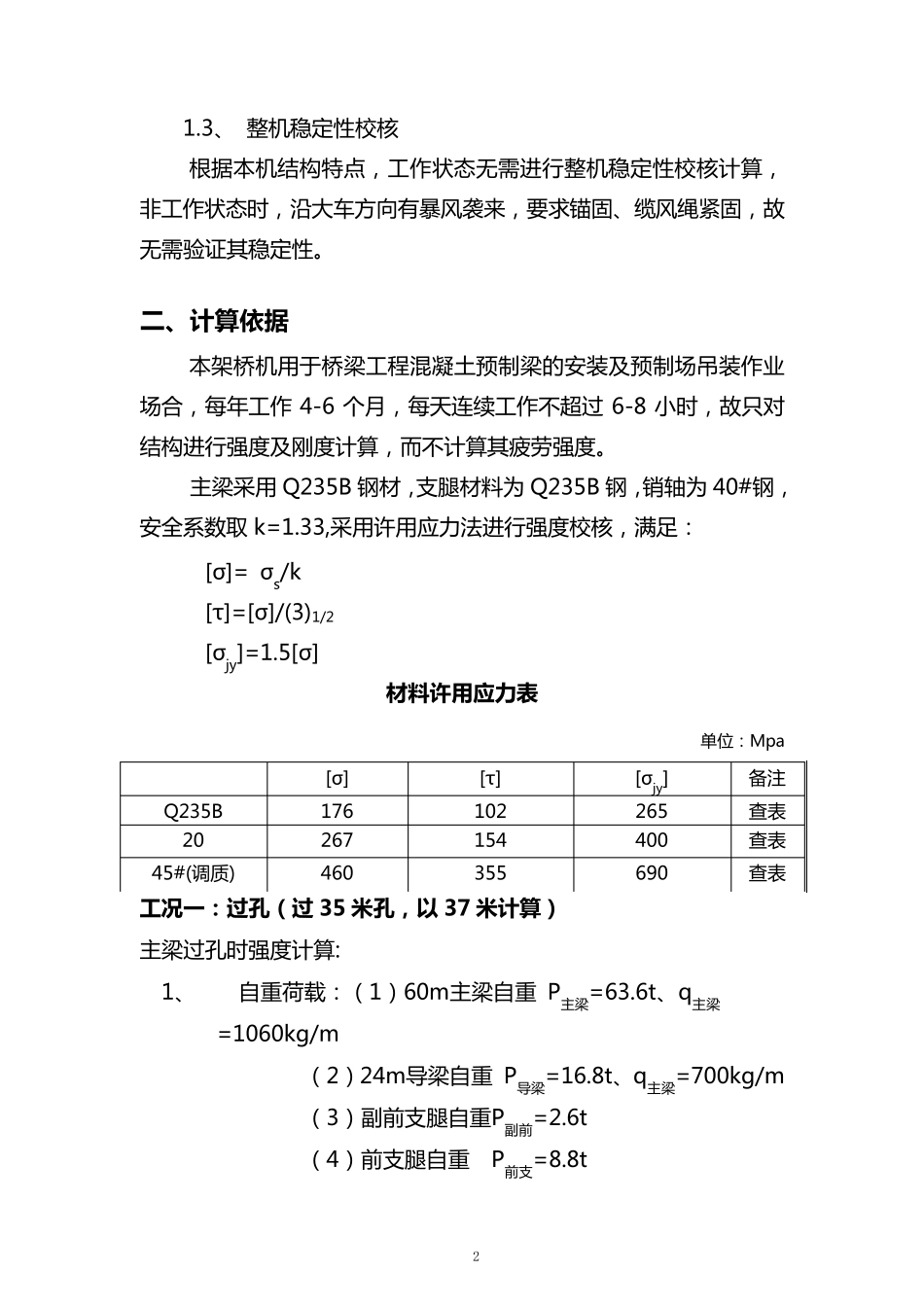

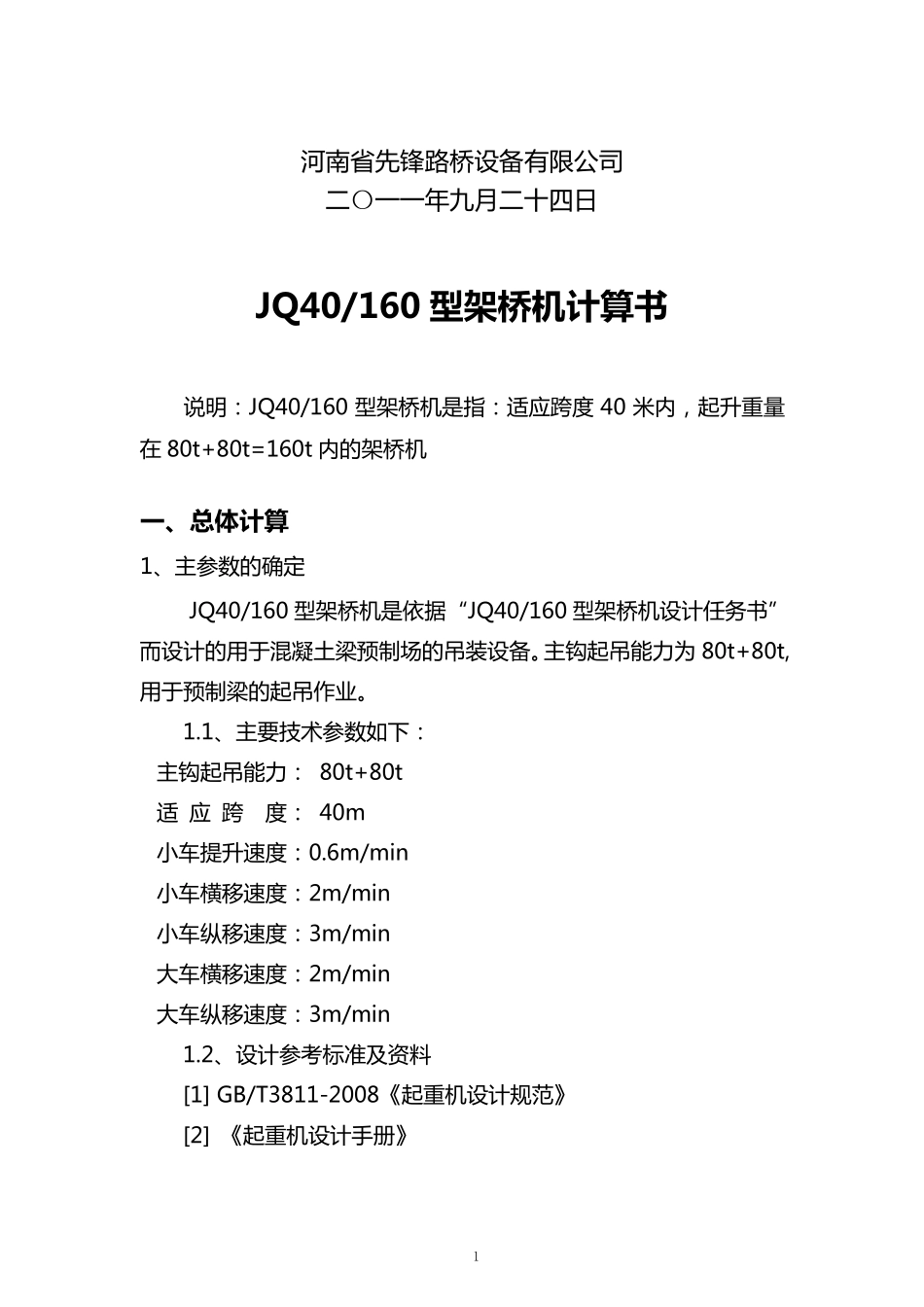

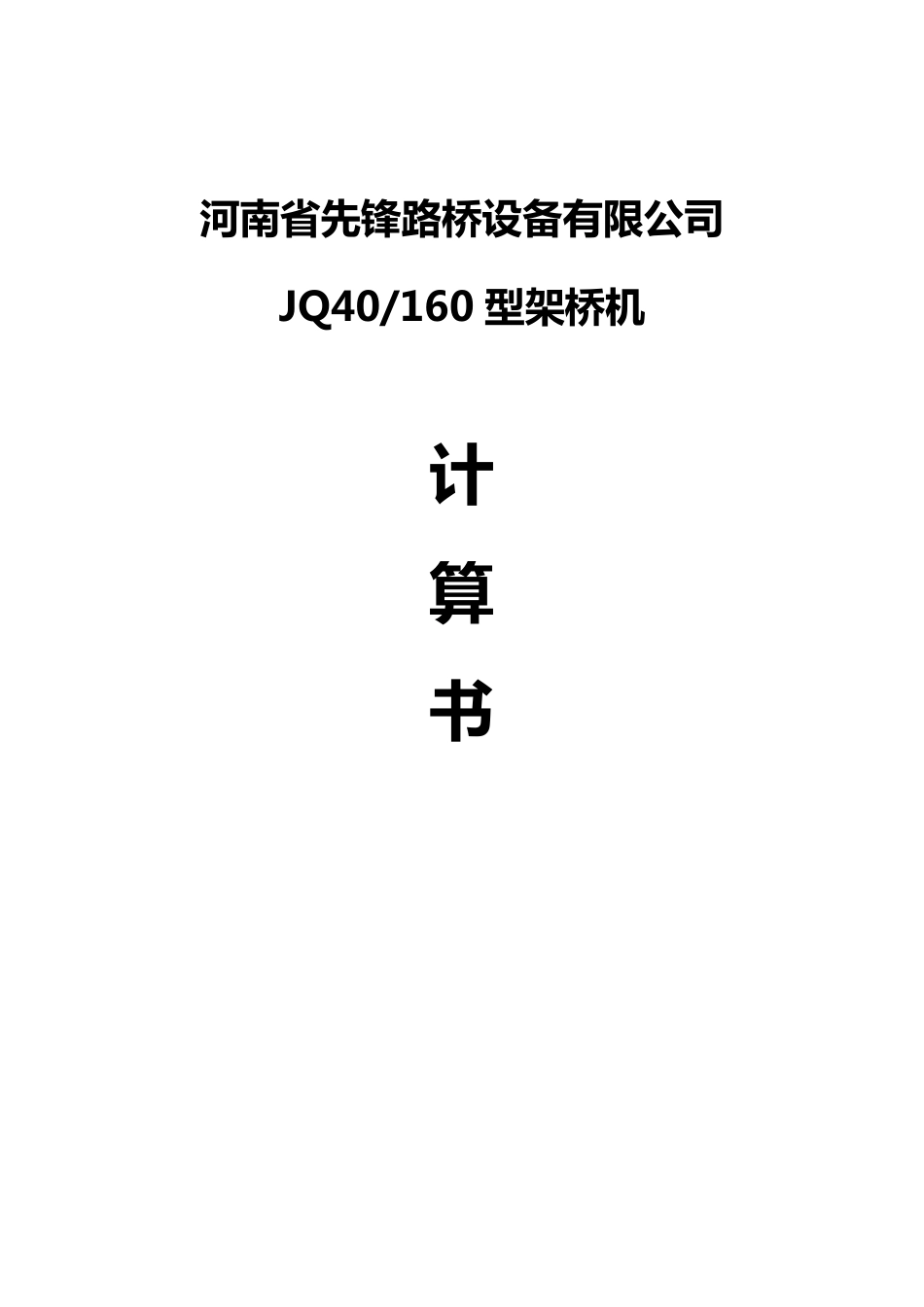

河 南 省 先 锋 路 桥 设 备 有 限 公 司 JQ40/160 型 架 桥 机 计 算 书 1 河 南 省 先 锋 路 桥 设 备 有 限 公 司 二 〇 一 一 年 九 月 二 十 四 日 JQ40/160 型 架 桥 机 计 算 书 说 明 ： JQ40/160 型 架 桥 机 是 指 ： 适 应 跨 度40 米 内 ， 起 升 重 量在 80t+80t=160t 内 的 架 桥 机 一 、总体计 算 1、 主 参 数 的 确 定 JQ40/160 型 架 桥 机 是 依 据 “JQ40/160 型 架 桥 机 设 计任务书”而设 计的 用于混凝土梁预制场的 吊装设 备 。主 钩起 吊能力为 80t+80t,用于预制梁的 起 吊作业。 1.1、 主 要技术参 数 如下： 主 钩起 吊能力： 80t+80t 适 应 跨 度 ： 40m 小车提升 速度 ： 0.6m/min 小车横移速度 ： 2m/min 小车纵移速度 ： 3m/min 大车横移速度 ： 2m/min 大车纵移速度 ： 3m/min 1.2、 设 计参 考标准及资料 [1] GB/T3811-2008《起 重 机 设 计规范》 [2] 《起 重 机 设 计手册》 2 1.3、 整 机 稳 定 性 校 核 根 据 本 机 结 构 特 点 ， 工 作 状 态 无 需 进 行 整 机 稳 定 性 校 核 计 算 ，非 工 作 状 态 时 ， 沿 大 车 方 向 有 暴 风 袭 来 ， 要 求 锚 固 、缆 风 绳 紧 固 ， 故无 需 验 证 其 稳 定 性 。 二 、计算依据 本 架 桥 机 用 于 桥 梁 工 程 混 凝 土 预 制 梁 的 安 装 及 预 制 场 吊 装 作 业场 合 ， 每 年 工 作4-6 个 月 ， 每 天 连 续 工 作 不 超 过6-8 小 时 ， 故 只 对结 构 进 行 强 度 及 刚 度 计 算 ， 而 不 计 算 其 疲 劳 强 度 。 主 梁 采 用 Q235B 钢 材 ， 支 腿 材 料 为 Q235B 钢 ， 销 轴 为 40#钢 ，安 全 系 数 取 k=1.33,采 用 许 用 应 力 法 进 行 强 度 校 核 ， 满 足 ： [σ]= σs/k [τ]=[σ]/(3)1/2 [σjy]=1.5[σ] 材料许用应力表 单 位 ： Mpa 工况一：过孔（过 35 米孔，以 37 米计算） 主 梁 过 孔 时 强 度 计 算 : 1、 自 重 荷 载 ： （ 1） 60m主 梁 自 重 P主 梁 =63.6t、q主 梁=1060kg/m （ 2） 24m导 梁 自 重...
