4558双运算放大器

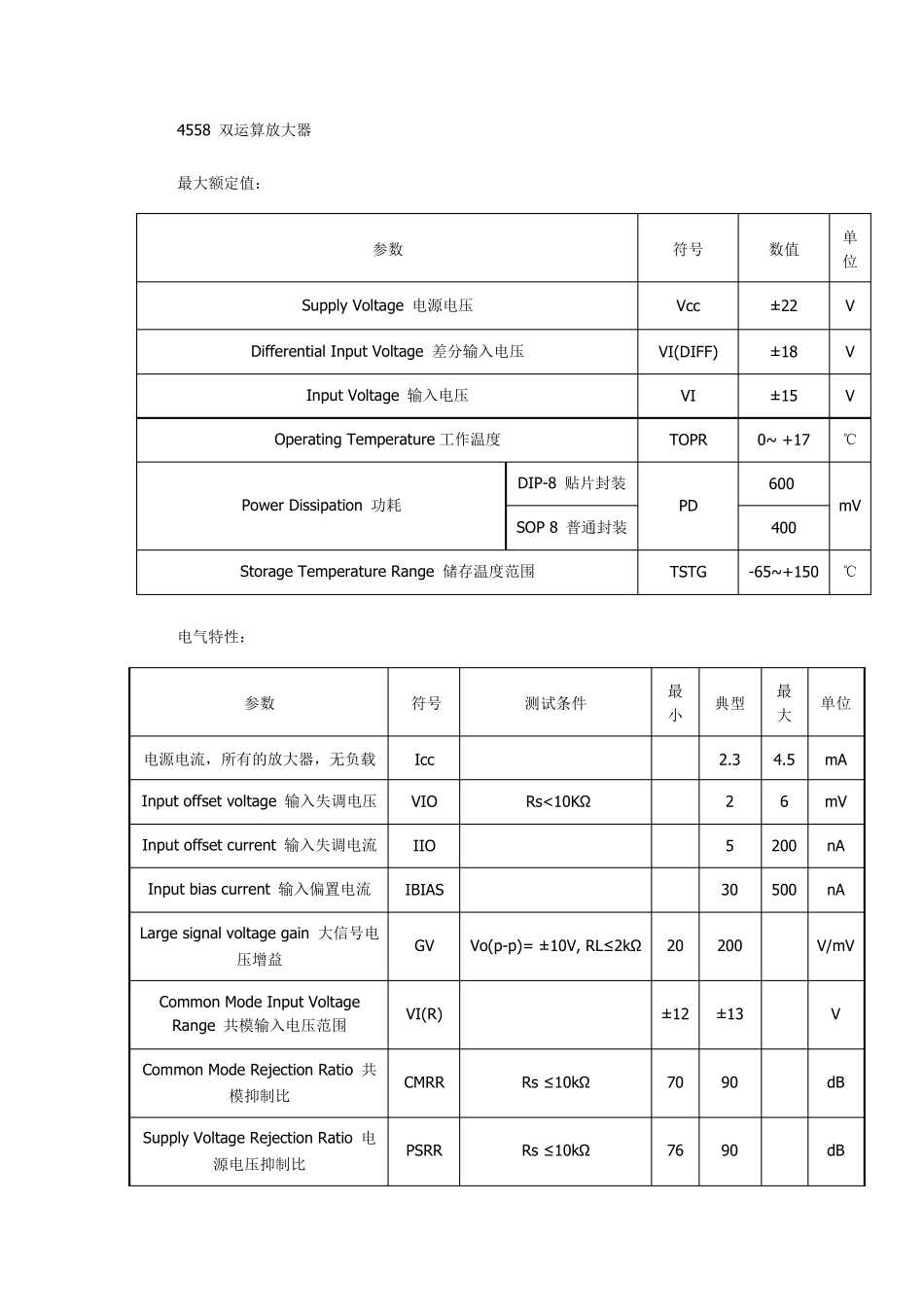

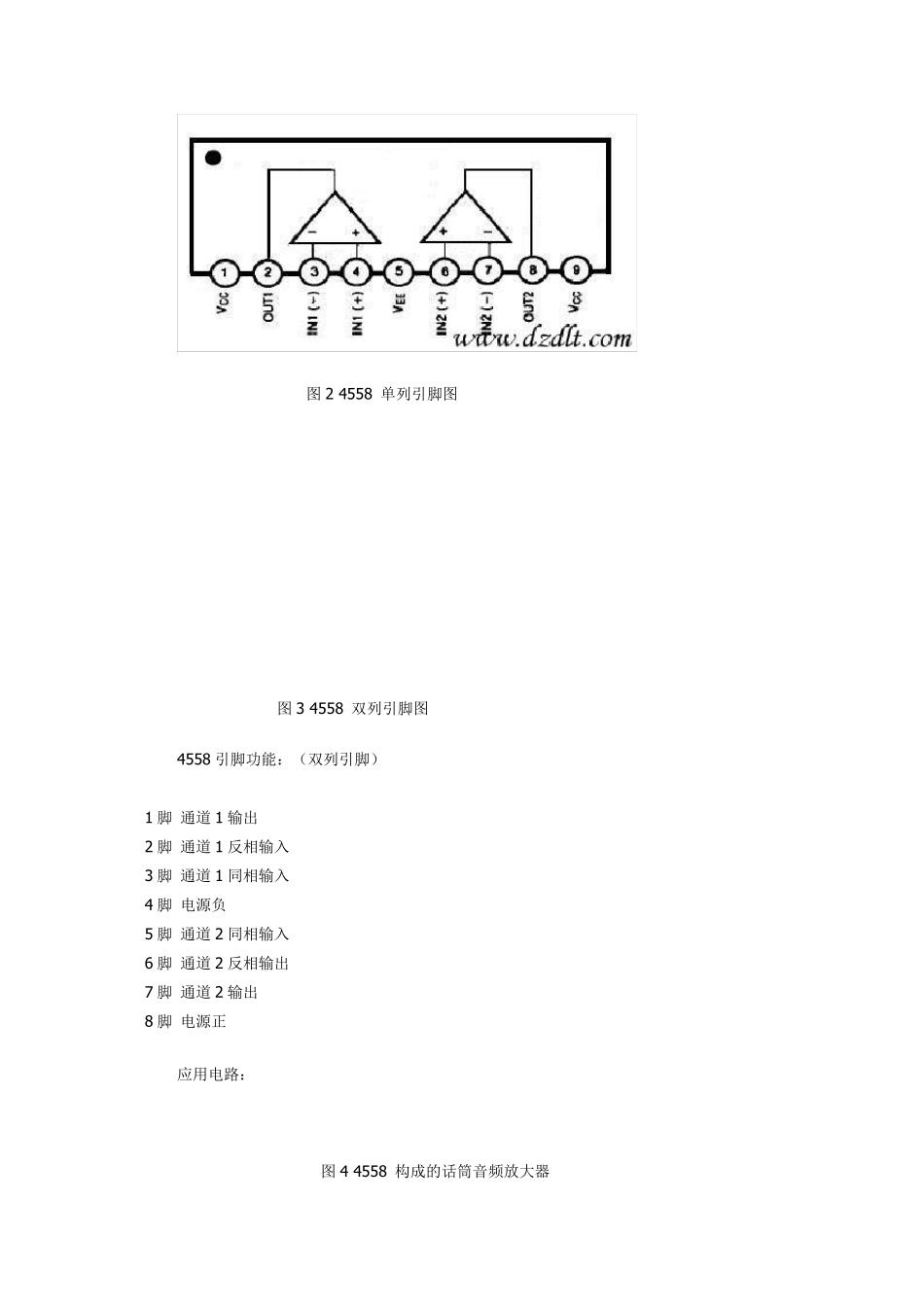

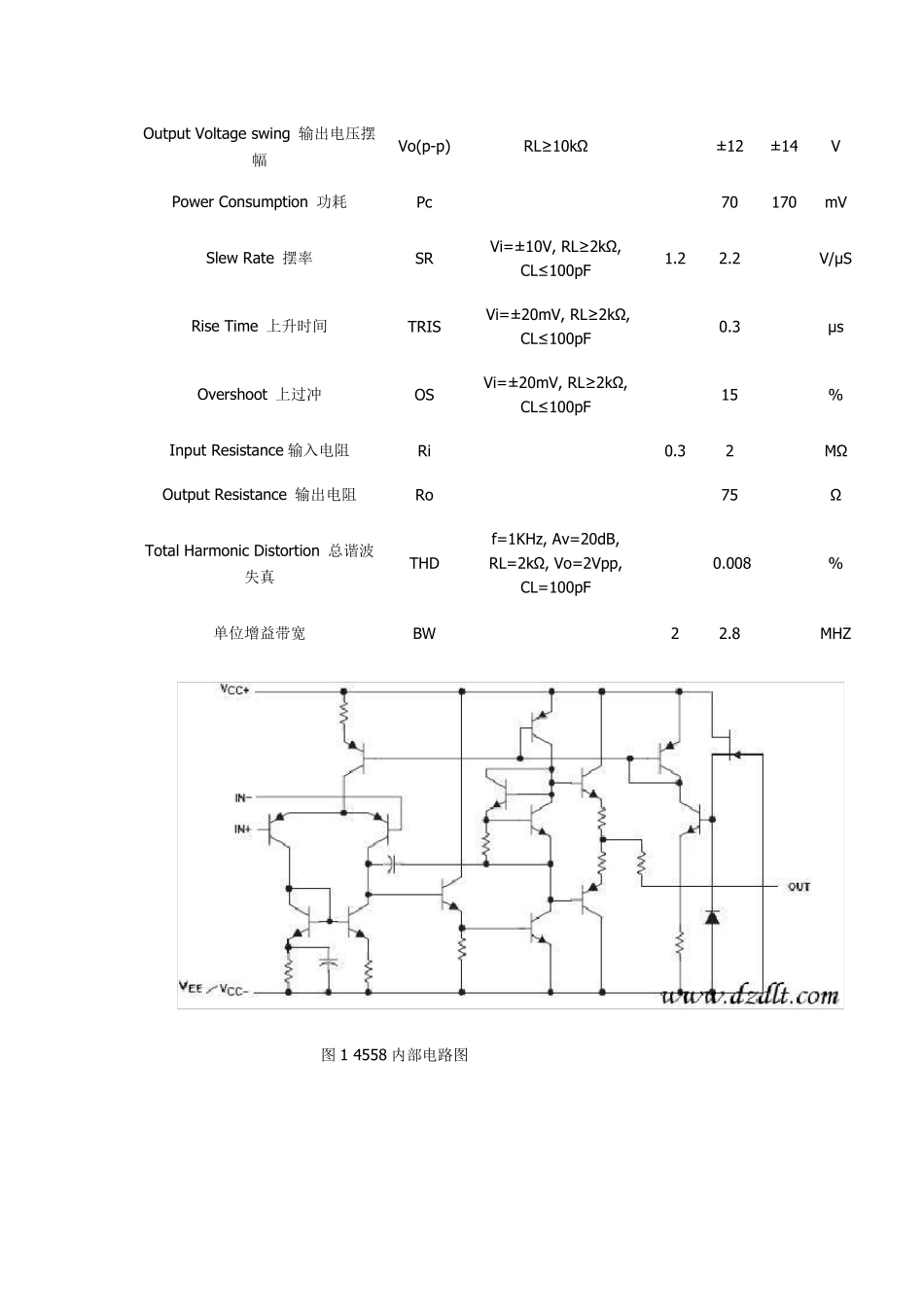

4558 双运算放大器 最大额定值： 参数 符号 数值 单位 Supply Voltage 电源电压 Vcc ±22 V Differential Input Voltage 差分输入电压 VI(DIFF) ±18 V Input Voltage 输入电压 VI ±15 V Operating Temperature 工作温度 TOPR 0~ +17 ℃ Power Dissipation 功耗 DIP-8 贴片封装 PD 600 mV SOP 8 普通封装 400 Storage Temperature Range 储存温度范围 TSTG -65~+150 ℃ 电气特性： 参数 符号 测试条件 最小 典型 最大 单位 电源电流，所有的放大器，无负载 Icc 2.3 4.5 mA Input offset voltage 输入失调电压 VIO Rs<10KΩ 2 6 mV Input offset current 输入失调电流 IIO 5 200 nA Input bias current 输入偏置电流 IBIAS 30 500 nA Large signal voltage gain 大信号电压增益 GV Vo(p-p)= ±10V, RL≤2kΩ 20 200 V/mV Common Mode Input Voltage Range 共模输入电压范围 VI(R) ±12 ±13 V Common Mode Rejection Ratio 共模抑制比 CMRR Rs ≤10kΩ 70 90 dB Supply Voltage Rejection Ratio 电源电压抑制比 PSRR Rs ≤10kΩ 76 90 dB Output Voltage swing 输出电压摆幅 Vo(p-p) RL≥ 10kΩ ±12 ±14 V Power Consumption 功耗 Pc 70 170 mV Slew Rate 摆率 SR Vi=±10V, RL≥ 2kΩ, CL≤100pF 1.2 2.2 V/μS Rise Time 上升时间 TRIS Vi=±20mV, RL≥ 2kΩ, CL≤100pF 0.3 μs Overshoot 上过冲 OS Vi=±20mV, RL≥ 2kΩ, CL≤100pF 15 % Input Resistance 输入电阻 Ri 0.3 2 MΩ Output Resistance 输出电阻 Ro 75 Ω Total Harmonic Distortion 总谐波失真 THD f=1KHz, Av=20dB, RL=2kΩ, Vo=2Vpp, CL=100pF 0.008 % 单位增益带宽 BW 2 2.8 MHZ 图 1 4558 内部电路图 图2 4558 单列引脚图 图3 4558 双列引脚图 4558 引脚功能：（双列引脚） 1 脚 通道1 输出 2 脚 通道1 反相输入 3 脚 通道1 同相输入 4 脚 电源负 5 脚 通道2 同相输入 6 脚 通道2 反相输出 7 脚 通道2 输出 8 脚 电源正 应用电路： 图4 4558 构成的话筒音频放大器 图5 4558 音频放大 图6 4558 用于 VCD 音频放大电路 图7 4558 构成的VCD 话筒音频放大器 代换型号： M5R4558 MC4558 NE4558 PC4558P SF4558 KA4558 LM4558 TA75559P TDA2320A TDB4558 XR4558 uA4558 RC4558P RC4558D RC4558 RC4558DR RC4558PSR RC4558PW R4558 RC4558PWR RC4558IDGKR RC4558IP RC4558ID RC4558IDR RC4558IPW R4558I RC4558IPW R
