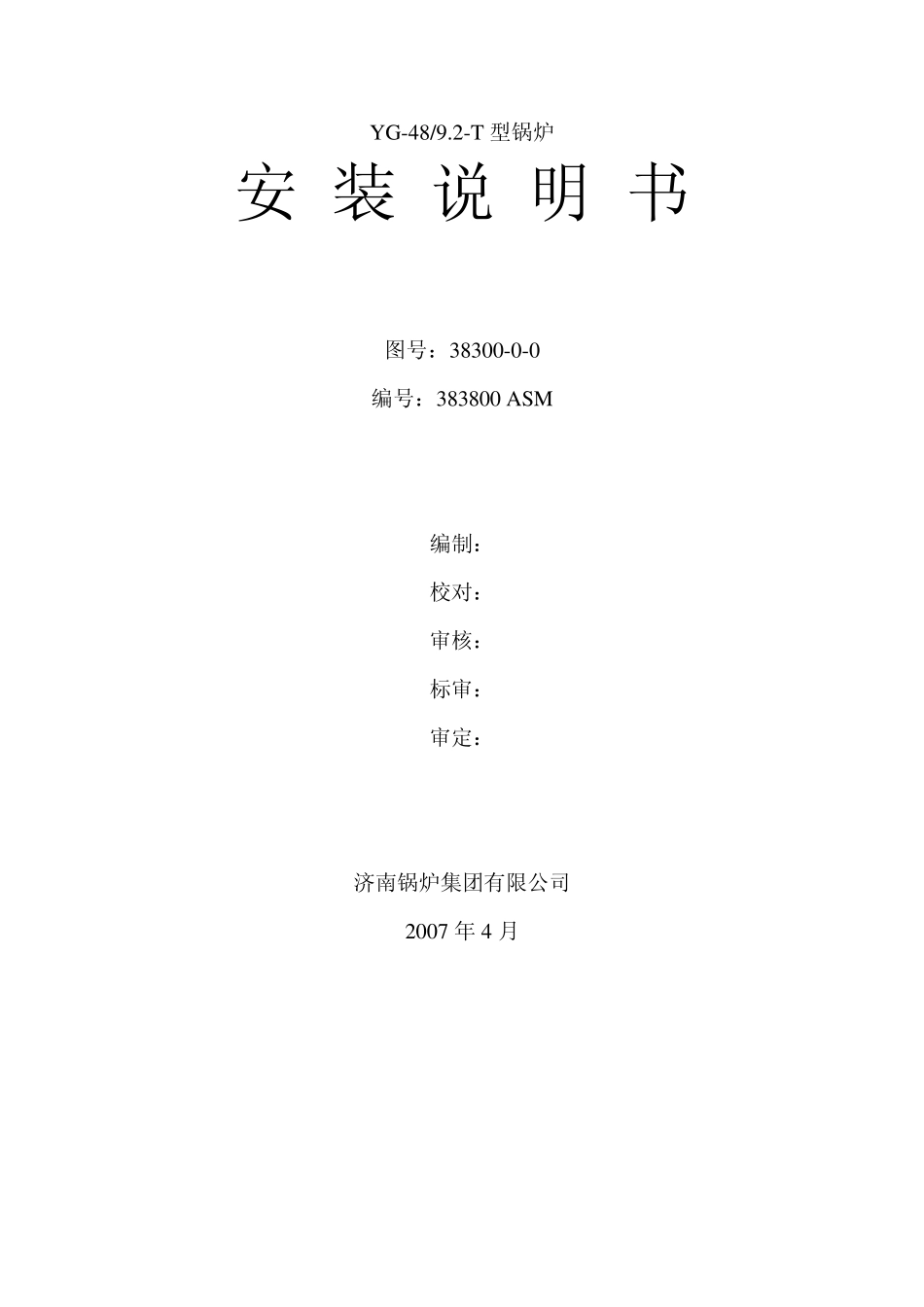

YG-48/9.2-T 型锅炉 安 装 说 明 书 图号：38300-0-0 编号：383800 ASM 编制： 校对： 审核： 标审： 审定： 济南锅炉集团有限公司 2007 年 4 月 目 录 一、 前言 二、 锅炉设备概况 1 、锅炉参数 2 、锅炉简介 三、 锅炉安装注意事项 1 、锅筒和锅筒内部装置 2 、水冷系统 3 、过热器 4 、省煤器和烟气冷却器 5 、空气预热器 6 、炉墙 7 、钢架 8 、锅炉吊杆的调整 9 、护板安装 1 0 、 膨胀指示器的安装 四、 锅炉水压试验 五、 安全阀 六、 煮炉 1 、煮炉前的准备工作 2 、开始煮炉 七、 其他 一、 前言 锅炉机组的正确安装与安全运行，直接关系到它的经济性，可靠性和使用期限，同时由于锅炉设备发生事故造成的损失，往往直接影响到电厂的经济效益。因此，正确的安装锅炉设备，才能保证锅炉设备的高效安全运行，这一点用户应高度重视。 要保证锅炉正确安装安全运行，首先必须要有正确的、切实可行的锅炉安装、运行措施，安装人员、运行人员须严格遵守，同时在运行过程中，精心的维护和检修也是一项重要的工作，也要制定必要的维护检修制度。 安装前必须按 DL/T5047-1995《电力建设施工及验收技术规范》（锅炉机组篇）的规定对设备进行复查。如发现制造缺陷，应联系制造厂研究处理，符合要求后在进行施工。安装前还须将有关图纸资料送交当地技术监督部门审查同意，否则不准施工。安装质量分段验收，由安装单位和使用单位共同进行，水压试验及总体验收应由当地技术监督部门参加。 编制本说明书，仅对本锅炉重点提出一些在安装和使用中需注意的问题，但不全面，仅供安装使用单位在编制锅炉运行规程和维护检修时参考。 本安装说明书如与国家规定有抵触，均以国家规定为准。 二、 锅炉设备概况 1、 锅炉参数 额定蒸发量： D=48t/h 额定蒸汽压力： Pgr=9.2MPa 额定蒸汽温度： tgr=540℃ 给水温度： tgs=210℃ 2、 锅炉简介 本锅炉是采用国外先进的生物燃料燃烧技术的 48t/h 振动炉排高温高压蒸汽锅炉。锅炉为高温、高压参数自然循环炉，单锅筒、单炉膛、平衡通风、室内布置、固态排渣、全钢构架、底部支撑结构型锅炉。 本锅炉设计燃料为小麦秸杆，可烧玉米秸杆、棉花秸杆等生物质燃料。这种生物质燃料含有包括氯化物在内的多种盐，燃烧产生的烟气具有很强的腐蚀性。另外它们燃烧产生的灰分熔点较低，容易粘结在受热面管子外表面，形成渣层，会降低受热...
