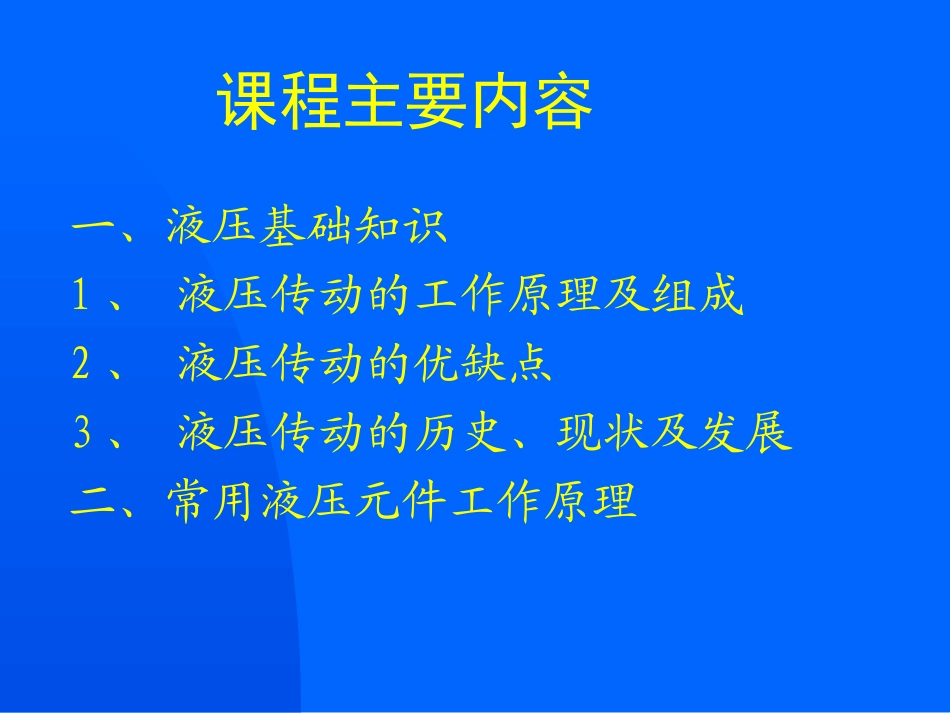

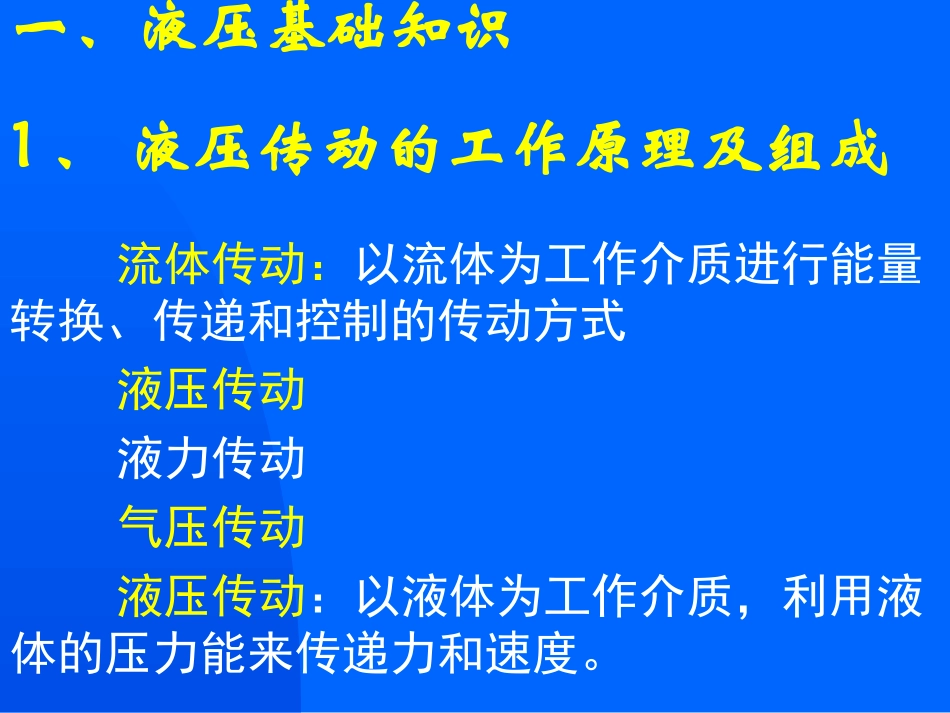

常用液压元件工作原理泵送液压所杨鑫课程主要内容一、液压基础知识1、液压传动的工作原理及组成2、液压传动的优缺点3、液压传动的历史、现状及发展二、常用液压元件工作原理流体传动：以流体为工作介质进行能量转换、传递和控制的传动方式液压传动液力传动气压传动液压传动：以液体为工作介质，利用液体的压力能来传递力和速度。一、液压基础知识1、液压传动的工作原理及组成1.1液压传动的工作原理例：液压千斤顶例：液压千斤顶v1A1v2A2Gh2h1F吸油压油重物回落例：液压千斤顶v1A1v2A2Gh2h1F例：液压千斤顶v1A1v2A2Gh2h1F（1）力的传递（帕斯卡原理）液压系统的工作压力取决于外负载。GAAFAGpAFp212211,条件:无泄漏,不考虑油液的压缩性和管路的弹性,不考虑摩擦力例：液压千斤顶v1A1v2A2Gh2h1F（2）运动的传递（容积变化相等、质量守恒）执行元件的运动速度取决于输入流量。压力和流量是液压与气压传动中的两个最基本的参数。211222112211221121AAvvAvAvthAthAhAhAVV条件:无泄漏,不考虑油液的压缩性和管路的弹性,不考虑摩擦力例：液压千斤顶v1A1v2A2Gh2h1FoipGvvAAGpqvAAFFvP22221111（3）功率的传递（能量守恒）从中得出的两个重要的概念（1）液压系统中液体的压力取决于负载（2）执行元件运动速度取决于输入的流量例：液压千斤顶v1A1v2A2Gh2h1F实际情况:（1）有泄漏,导致容积损失（2）考虑摩擦力，有机械损失（3）考虑油液的压缩性和管路的弹性,不能保证严格的传动比offfipGvvAAGApvFqqpvFAAFFFvP2222221211111)（）（（1）动力元件（液压泵）：将机械能（转矩T，转速n）转化为液体的压力能（压力p、流量q）（2）执行元件（液压马达、液压缸）：将液体的压力能（压力p、流量q）转化为机械能（转矩T，转速n，或直线运动速度v，输出力F）（3）控制元件（液压阀）：控制液体的压力、流量和方向，从而实现控制执行元件的输出力、运动速度和方向，过载保护和程序控制（4）辅助元件（管道、管接头、油箱和滤油器）（5）工作介质1.2液压系统的组成1.2液压系统的组成2液压传动的优缺点2.1液压传动的优点与机械传动相比，液压传动具有以下优点（1）在同等功率的条件下，体积小、重量轻、结构紧凑、运动惯性小、反应快，可以出大力或力矩。（2）可实现大范围的无级调速（调速比可达100-2000），机械传动实现无级调速较困难，中小型直流电机的调速比一般为2-4（3）自动实现过载保护（4）容易实现自动控制和遥控（5）容易实现直线运动（6）可自行实现机件的润滑（7）便于机器零部件的设计布局2.1液压传动的优点液压传动与电气传动相比：（1）体积小、重量轻、运动惯性小、反应快，可以出大力或力矩，是液压传动的主要优点。（2）现代电力电子技术使交流调速可实现大范围的无级变速。（3）直线电机使实现直线运动更容易。液压传动受到电气传动的挑战2.2液压传动的缺点（1）液压油泄漏，污染环境和引起火灾（2）机件之间的机械摩擦阻力和粘性摩擦阻力、流体流动阻力和泄漏，导致液压系统的总效率降低（3）液压油工作性能受温度的影响，很高和很低温的条件下工作困难（4）液压油的泄漏和可压缩性，得不到严格的传动比（5）液压元件的制造精度要求高（6）液压介质易受污染，导致机件运动易卡阻3液压传动的历史、现状及发展3.1液压技术的理论基础帕斯卡原理（1650年）牛顿的粘性流体内摩檫定律（1686年）流体力学的连续性方程和伯努利能量方程（18世纪）静压传递原理流量连续性原理与伯努利方程11122211221221......vAvAvAvAvAvA22211122212.222pvzConstrgpavpavpzzrgrgr理想实际什么是“牛顿的粘性流体内摩檫定律”？粘性是液体分子内聚力的一种宏观表现，分子内聚力使液体有相对运动的流层之间存在内摩擦力zuATddzudd粘性流体内摩檫定律3.2液压技术的发展历程先行者：水压技术：1795年英国人布拉默（J。Bramah）发明了第一台水压机（锈蚀、磨损和密封）3.2液压技术的发展历程早期的油压技术（20世纪早期）：矿物油和橡胶密封件的使用1905~1908年威廉斯（H。Williams）和詹尼（R。...
