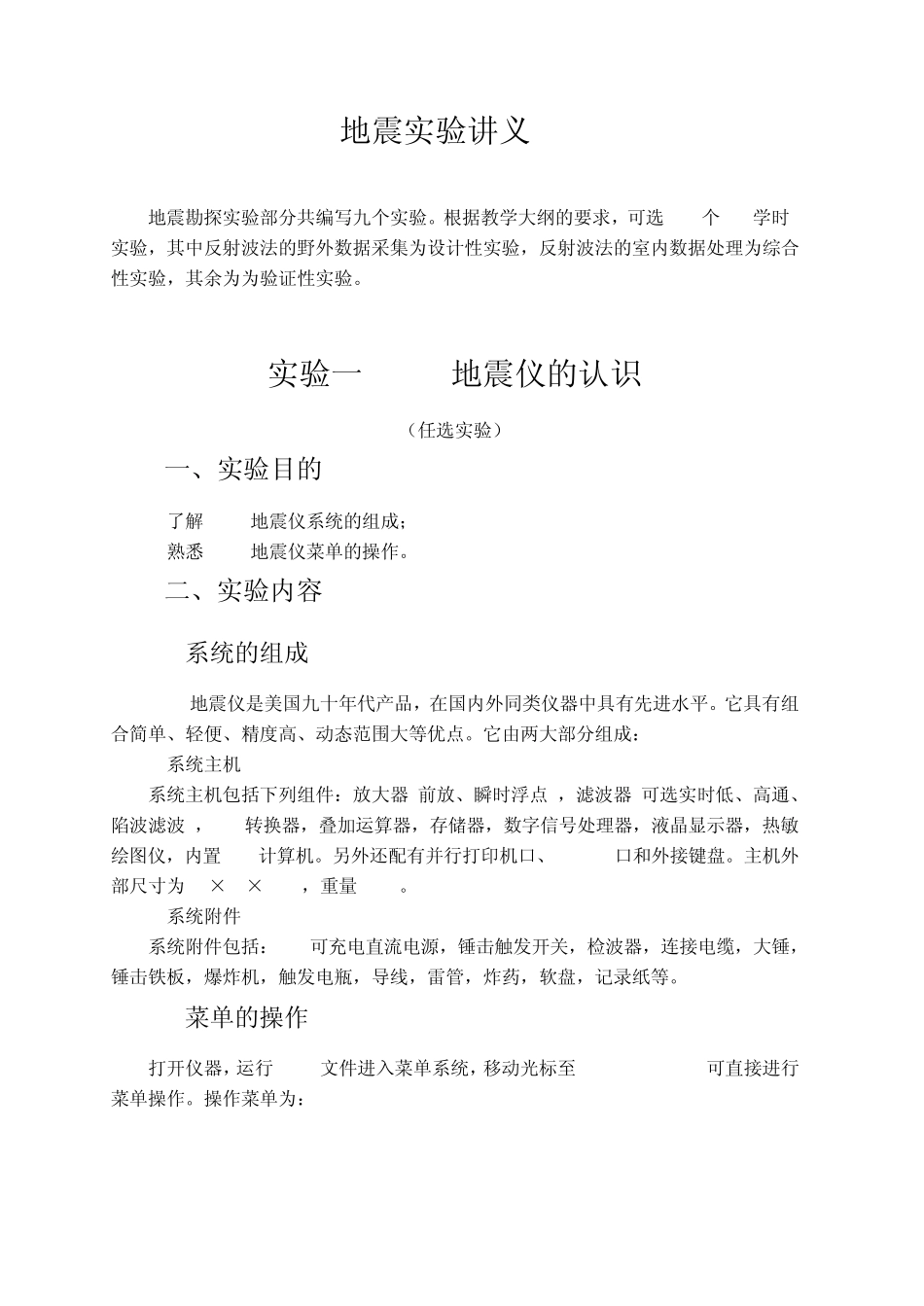

地震实验讲义 地震勘探实验部分共编写九个实验。根据教学大纲的要求，可选 6-7个(14学时)实验，其中反射波法的野外数据采集为设计性实验，反射波法的室内数据处理为综合性实验，其余为为验证性实验。 实验一 R-24地震仪的认识 （任选实验） 一、实验目的 1.了解 R-24地震仪系统的组成； 2.熟悉 R-24地震仪菜单的操作。 二、实验内容 1.系统的组成 R-24地震仪是美国九十年代产品，在国内外同类仪器中具有先进水平。它具有组合简单、轻便、精度高、动态范围大等优点。它由两大部分组成： 1)系统主机 系统主机包括下列组件：放大器(前放、瞬时浮点)，滤波器(可选实时低、高通、陷波滤波)，A/D转换器，叠加运算器，存储器，数字信号处理器，液晶显示器，热敏绘图仪，内置386计算机。另外还配有并行打印机口、RS-232口和外接键盘。主机外部尺寸为 43×25×41cm，重量 11kg。 2)系统附件 系统附件包括：12V可充电直流电源，锤击触发开关，检波器，连接电缆，大锤，锤击铁板，爆炸机，触发电瓶，导线，雷管，炸药，软盘，记录纸等。 2.菜单的操作 打开仪器，运行R-24文件进入菜单系统，移动光标至 Completesetup可直接进行菜单操作。操作菜单为： 几何参数 采集参数 文 件 显 示 测 量 应 答 其 它 快速设置 测量方式 测 线 检波点距 炮检位置 炮间距 快速设置 采样间距 记录长度 延 迟 滤波1 滤波2 叠加方式 叠加极性 有效道 快速设置 改变驱动器 设置目录 文件名 自动存储 改变目录 读 转至软盘 格式化 快速设置 显示类型 自动增益控制 时间比例 打印时间比例 道振幅 显示道 滤波1 滤波2 背景光度 清 除 炮点位置 噪声显示 道显示 初至检查 存 盘 打 印 冻 结 循环冻结 不叠加 调整拾取 折射波分析 线速度 反射波分析 反射波模式 动校正 不作动校正 设置日期 设置时间 触发灵敏度 触发时距 触发器 单 位 连续记录号 退至DOS 1)几何参数 几何参数菜单包括快速设置、测量方式、测线、检波点距、炮检位置和炮间距6个子项。分述如下： 快速设置：选择此项，将得到一组缺省设置值。 测量方式：用来选择测量方法，包括反射、折射及其它。 测线：用来设置测线号的操作，健入数字设定线号。 检波点距：用来设置检波点之间的距离。 炮检位置：用来设置炮点及检波点位置的操作。 炮点距：用来设置炮点之间的距离，只用于反射波测量中。作其它测量时...
