51单片机电子时钟课程设计实验报告

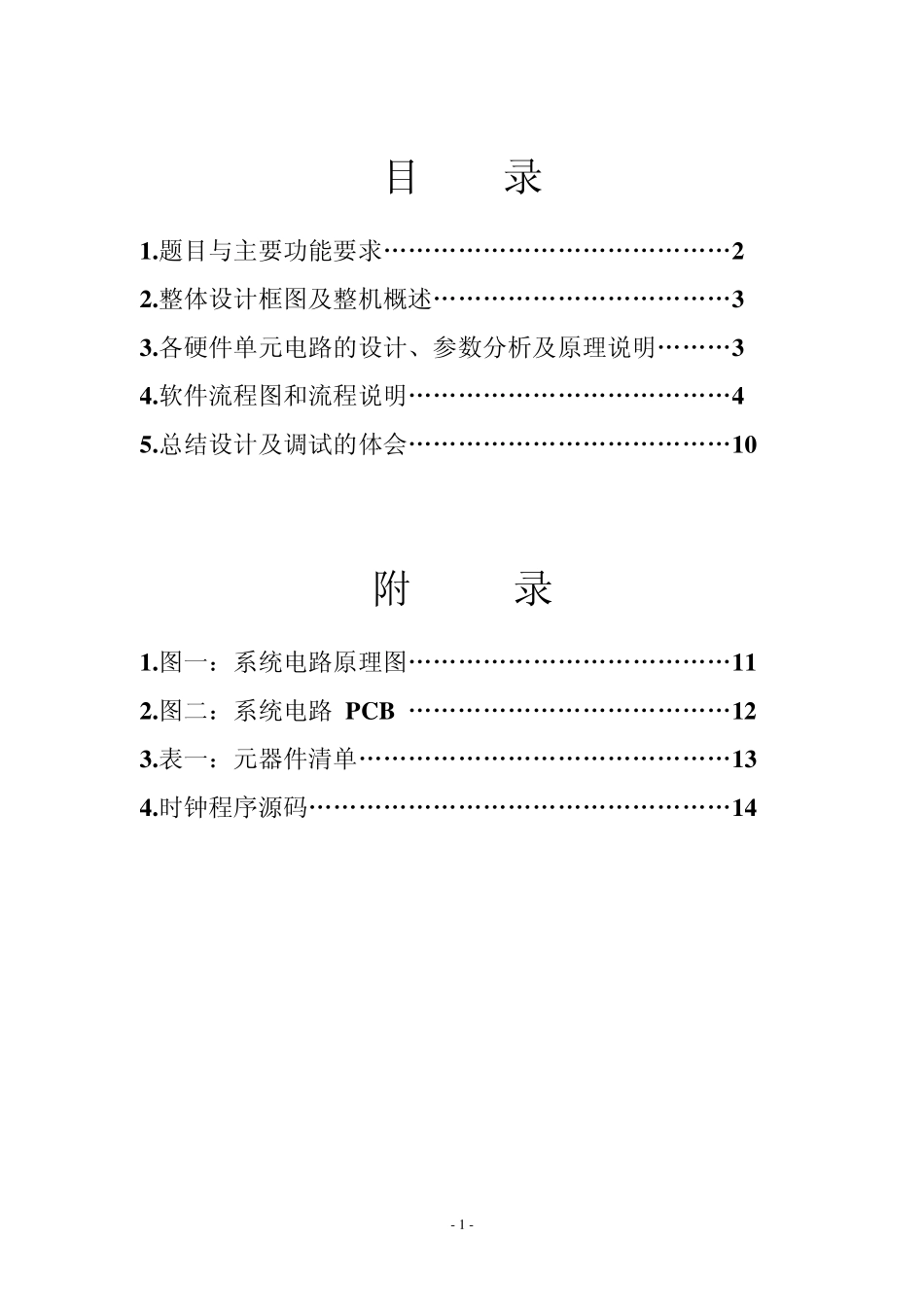

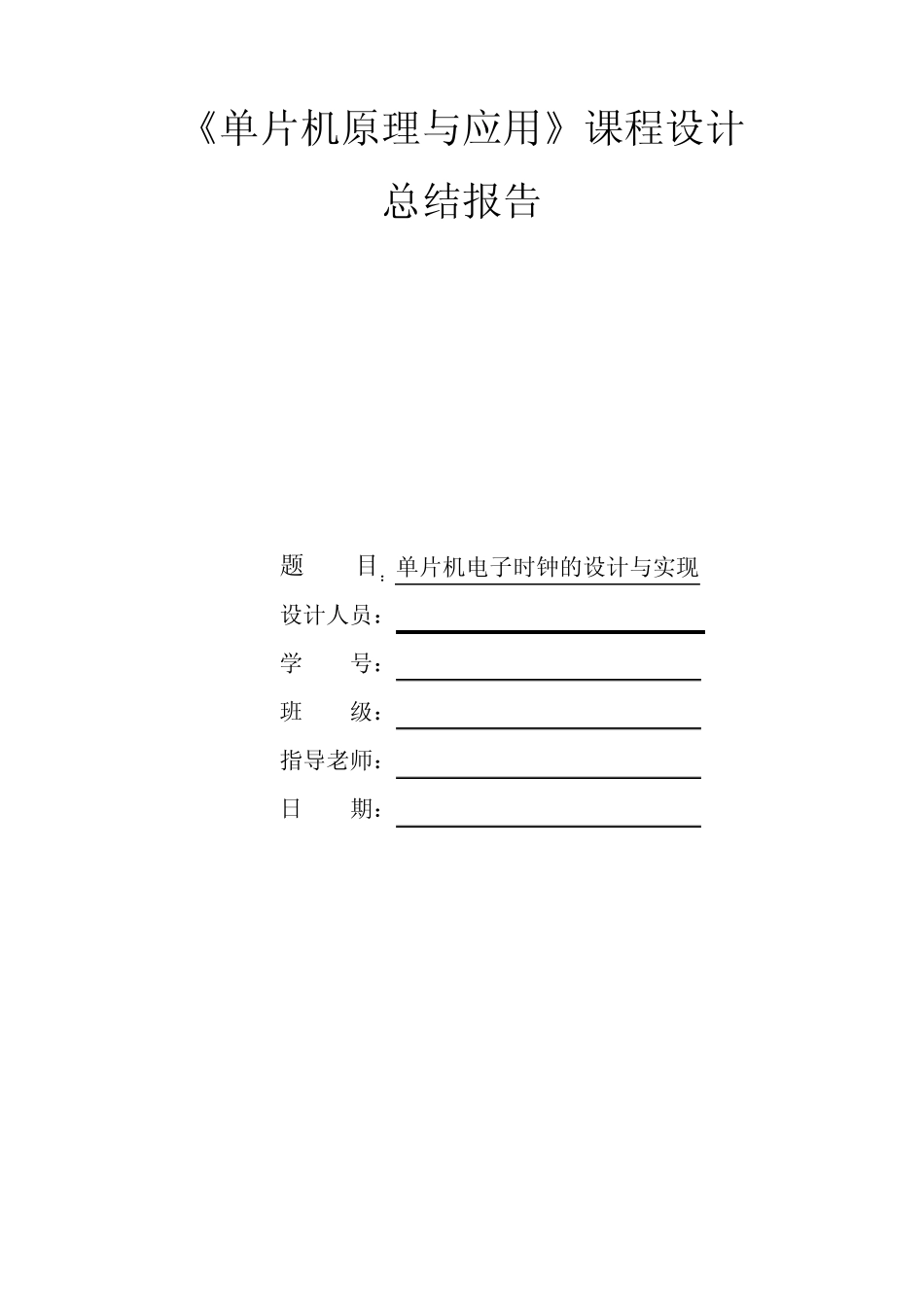

《单片机原理与应用》课程设计 总结报告 题 目：单片机电子时钟的设计与实现 设计人员： 学 号： 班 级： 指导老师： 日 期： - 1 - 目 录 1.题目与主要功能要求„„„„„„„„„„„„„„2 2.整体设计框图及整机概述„„„„„„„„„„„„3 3.各硬件单元电路的设计、参数分析及原理说明„„„3 4.软件流程图和流程说明„„„„„„„„„„„„„4 5.总结设计及调试的体会„„„„„„„„„„„„„10 附 录 1.图一：系统电路原理图„„„„„„„„„„„„„11 2.图二：系统电路 PCB „„„„„„„„„„„„„12 3.表一：元器件清单„„„„„„„„„„„„„„„13 4.时钟程序源码„„„„„„„„„„„„„„„„„14 - 2 - 题目：单片机电子时钟的设计与实现 课程设计的目的和意义 课程设计的目的与意义在于让我们将理论与实践相结合。培养我们综合运用电子课程中的理论知识解决实际性问题的能力。让我们对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识，同时在软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高，为今后能够独立完成某些单片机应用系统的开发和设计打下一个坚实的基础。 课程设计的基本任务 利用 89S51单片机最小系统，综合应用单片机定时器、中断、数码显示、键盘输入、蜂鸣报警等知识，设计一款单片机和简单外设控制的电子时钟。 主要功能要求 最基本要求 1)使用 6位数码管，前两位显示小时（24小时制），中间两位显示分钟，后两位显示秒。时钟每走1秒，秒数码管加 1显示，60秒后分钟数码管加 1显示，60分钟后小时数码管加 1显示。 2）设计 89S51单片机最小系统 3）掌握使用 Protel99 绘制原理图和布板的过程、方法和技巧。 4）掌握单片机开发软件（Keil C51或 Wave）的使用和调试。 5）编写并调试单片机定时及其中断程序，以实现电子时钟的功能。 6）设计八段数码管显示电路并编写驱动程序，输入并调试拆字程序和数码显示程序。 7）掌握硬件和软件联合调试的方法。 8）完成系统硬件电路的设计和制作。 9）完成系统程序的设计。 10）完成整个系统的设计、调试和制作。 11）完成课程设计报告。 基本要求 1）实现最基本要求的 1~10部分。 2）键盘输入可以控制电子时钟的走时/调试。 3）设计键盘输入电路和程序并调试。 4）掌握键盘和显示配合使用的方法和技巧。 提高发挥部分 1）添加“闹...
