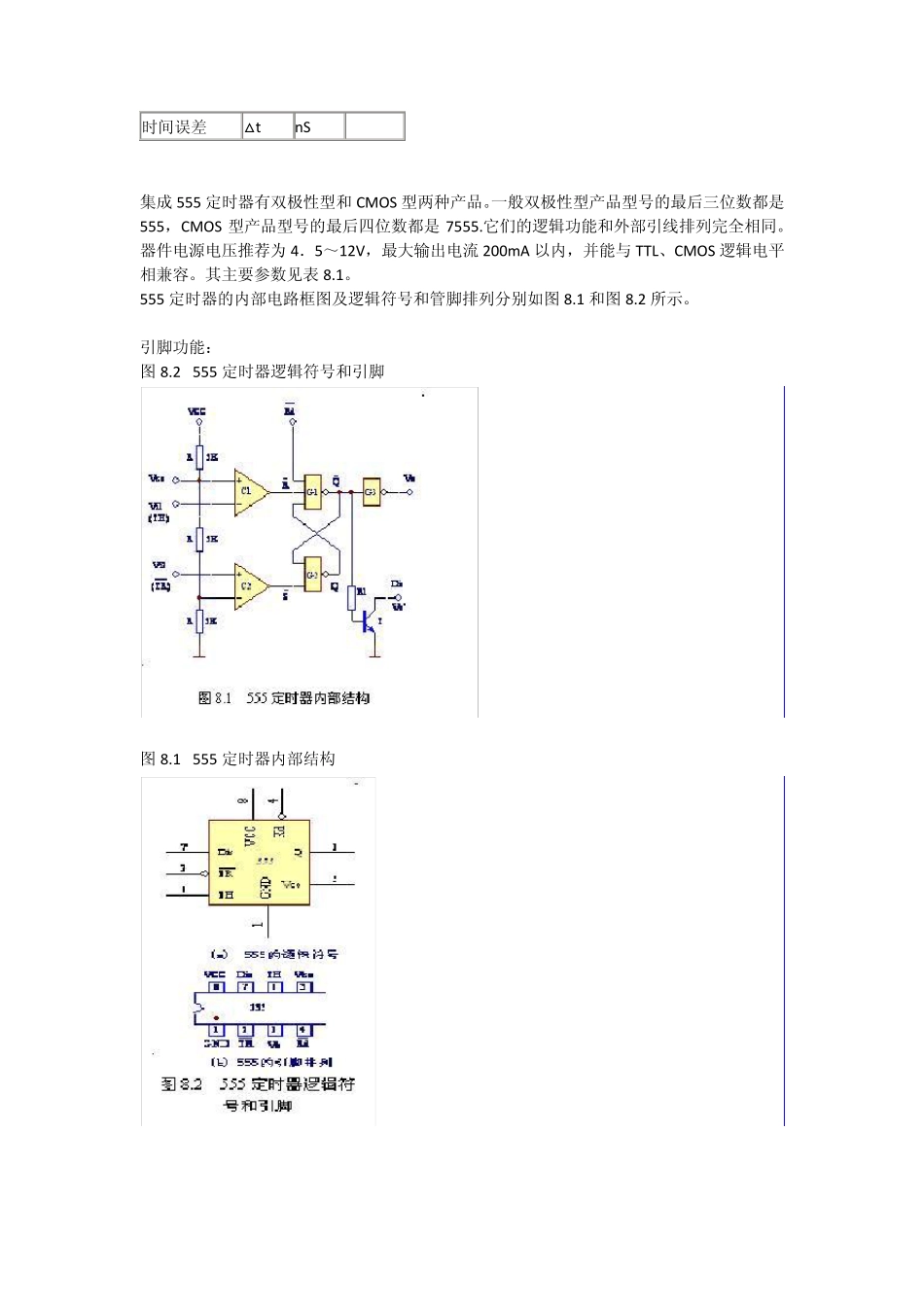

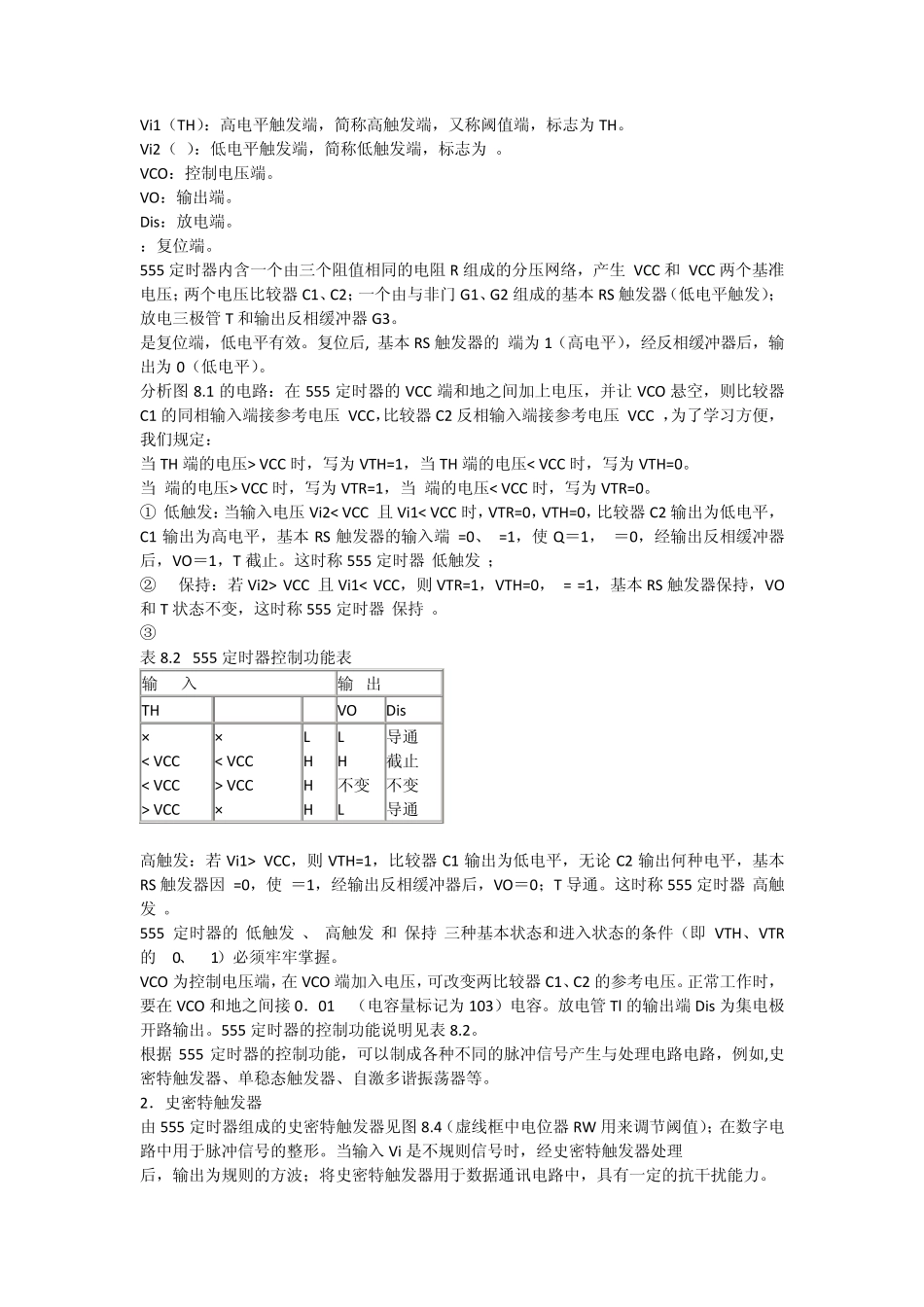

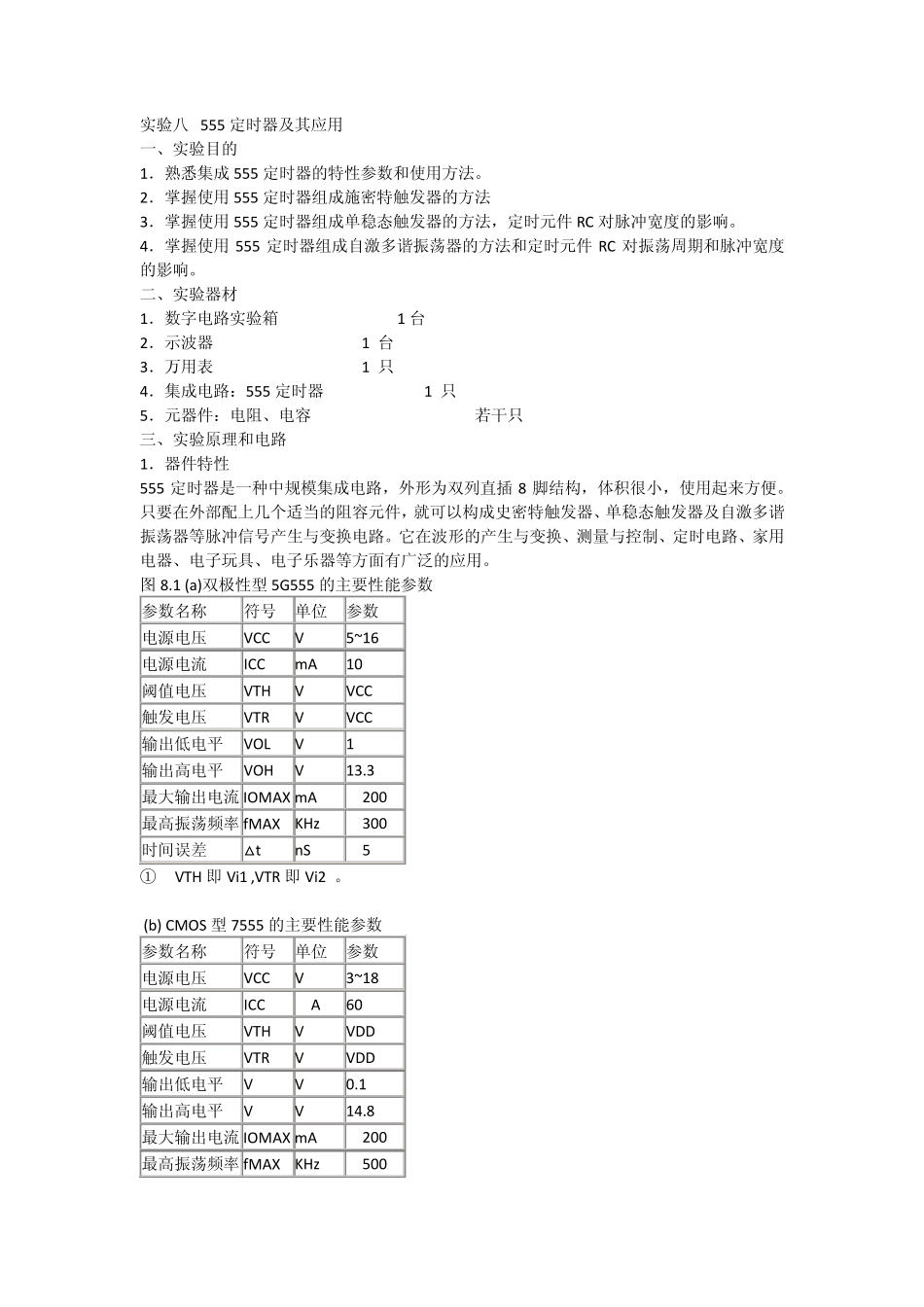

实验八 555 定时器及其应用 一、实验目的 1．熟悉集成 555 定时器的特性参数和使用方法。 2．掌握使用 555 定时器组成施密特触发器的方法 3．掌握使用 555 定时器组成单稳态触发器的方法，定时元件 RC 对脉冲宽度的影响。 4．掌握使用 555 定时器组成自激多谐振荡器的方法和定时元件 RC 对振荡周期和脉冲宽度的影响。 二、实验器材 1．数字电路实验箱 1 台 2．示波器 1 台 3．万用表 1 只 4．集成电路：555 定时器 1 只 5．元器件：电阻、电容 若干只 三、实验原理和电路 1．器件特性 555 定时器是一种中规模集成电路，外形为双列直插 8 脚结构，体积很小，使用起来方便。只要在外部配上几个适当的阻容元件，就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。 图8.1 (a)双极性型5G555 的主要性能参数 参数名称 符号 单位 参数 电源电压 VCC V 5~16 电源电流 ICC mA 10 阈值电压 VTH V VCC 触发电压 VTR V VCC 输出低电平 VOL V 1 输出高电平 VOH V 13.3 最大输出电流 IOMAX mA ≤200 最高振荡频率 fMAX KHz ≤300 时间误差 △t nS ≤5 ① VTH 即 Vi1 ,VTR 即 Vi2 。 (b) CMOS 型7555 的主要性能参数 参数名称 符号 单位 参数 电源电压 VCC V 3~18 电源电流 ICC μA 60 阈值电压 VTH V VDD 触发电压 VTR V VDD 输出低电平 V V 0.1 输出高电平 V V 14.8 最大输出电流 IOMAX mA ≤200 最高振荡频率 fMAX KHz ≥500 时间误差 △t nS 集成555 定时器有双极性型和CMOS 型两种产品。一般双极性型产品型号的最后三位数都是555，CMOS 型产品型号的最后四位数都是7555.它们的逻辑功能和外部引线排列完全相同。器件电源电压推荐为4．5～12V，最大输出电流200mA 以内，并能与TTL、CMOS 逻辑电平相兼容。其主要参数见表 8.1。 555 定时器的内部电路框图及逻辑符号和管脚排列分别如图 8.1 和图 8.2 所示。 引脚功能： 图 8.2 555 定时器逻辑符号和引脚 图 8.1 555 定时器内部结构 Vi1（TH）：高电平触发端，简称高触发端，又称阈值端，标志为TH。 Vi2（ ）：低电平触发端，简称低触发端，标志为 。 VCO：控制电压端。 VO：输出端。 Dis：放电端。 ：复位...
