555单稳态占空比可调触发器

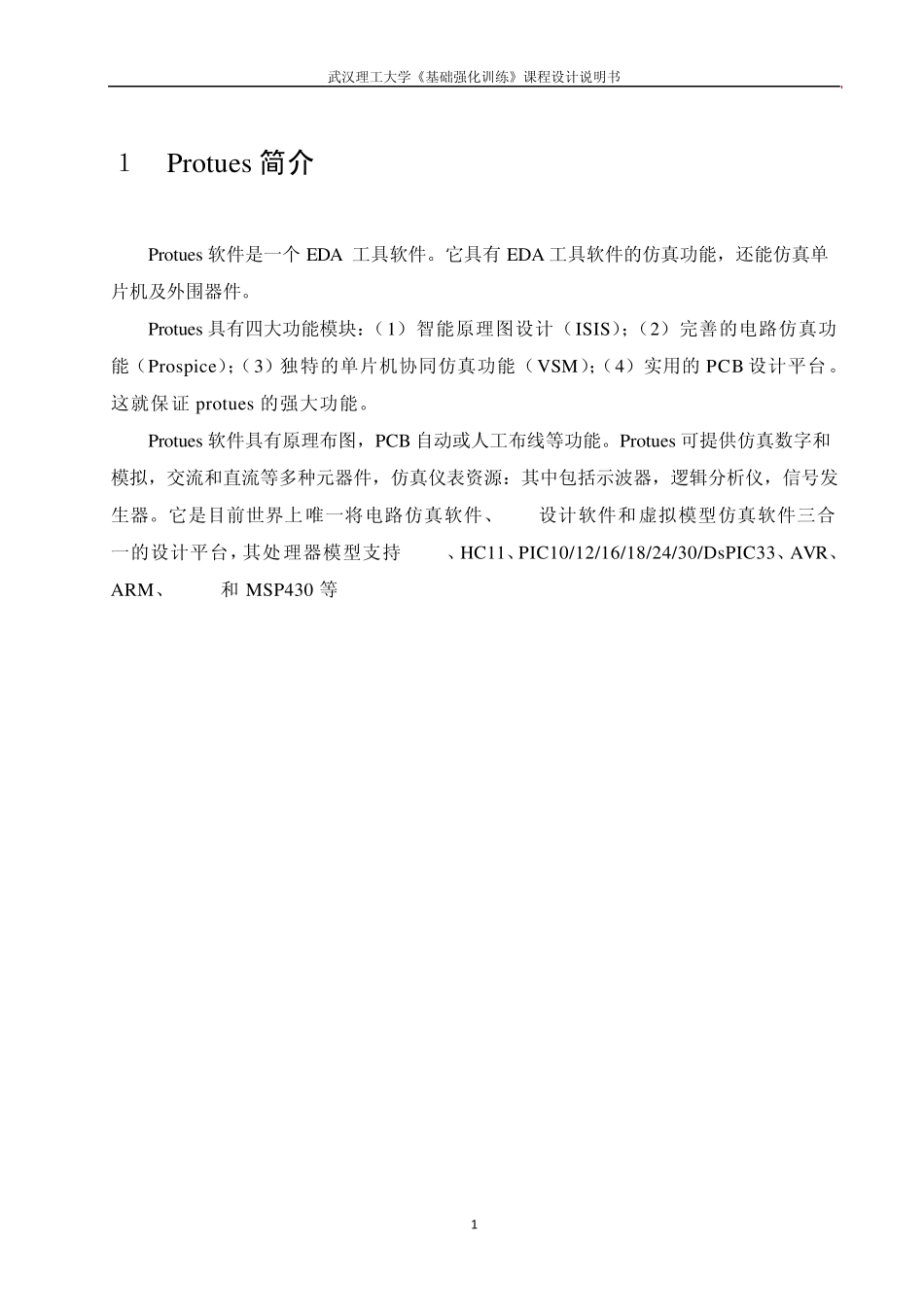

555单稳态占空比可调触发器_第1页
1/11

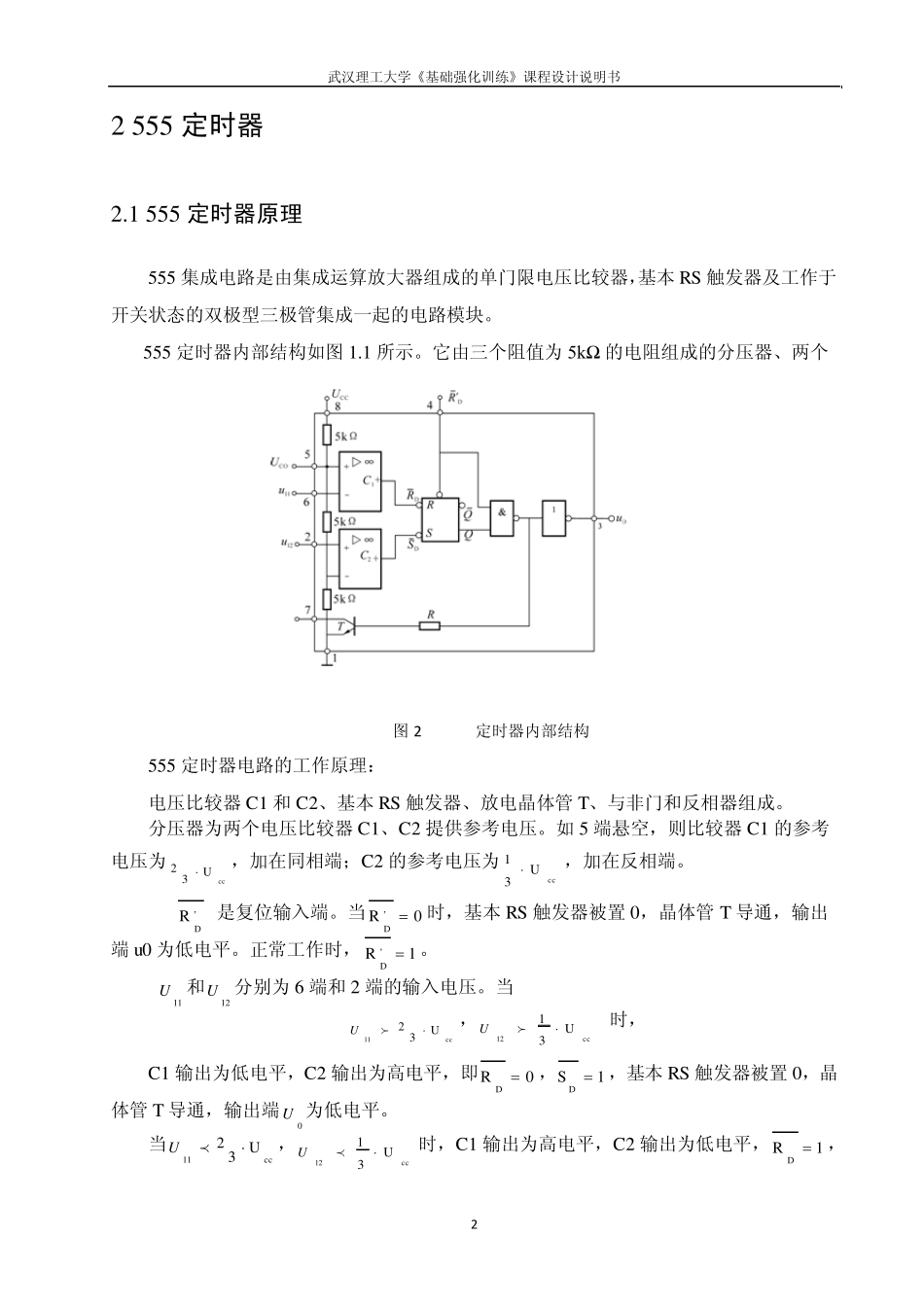

555单稳态占空比可调触发器_第2页
2/11

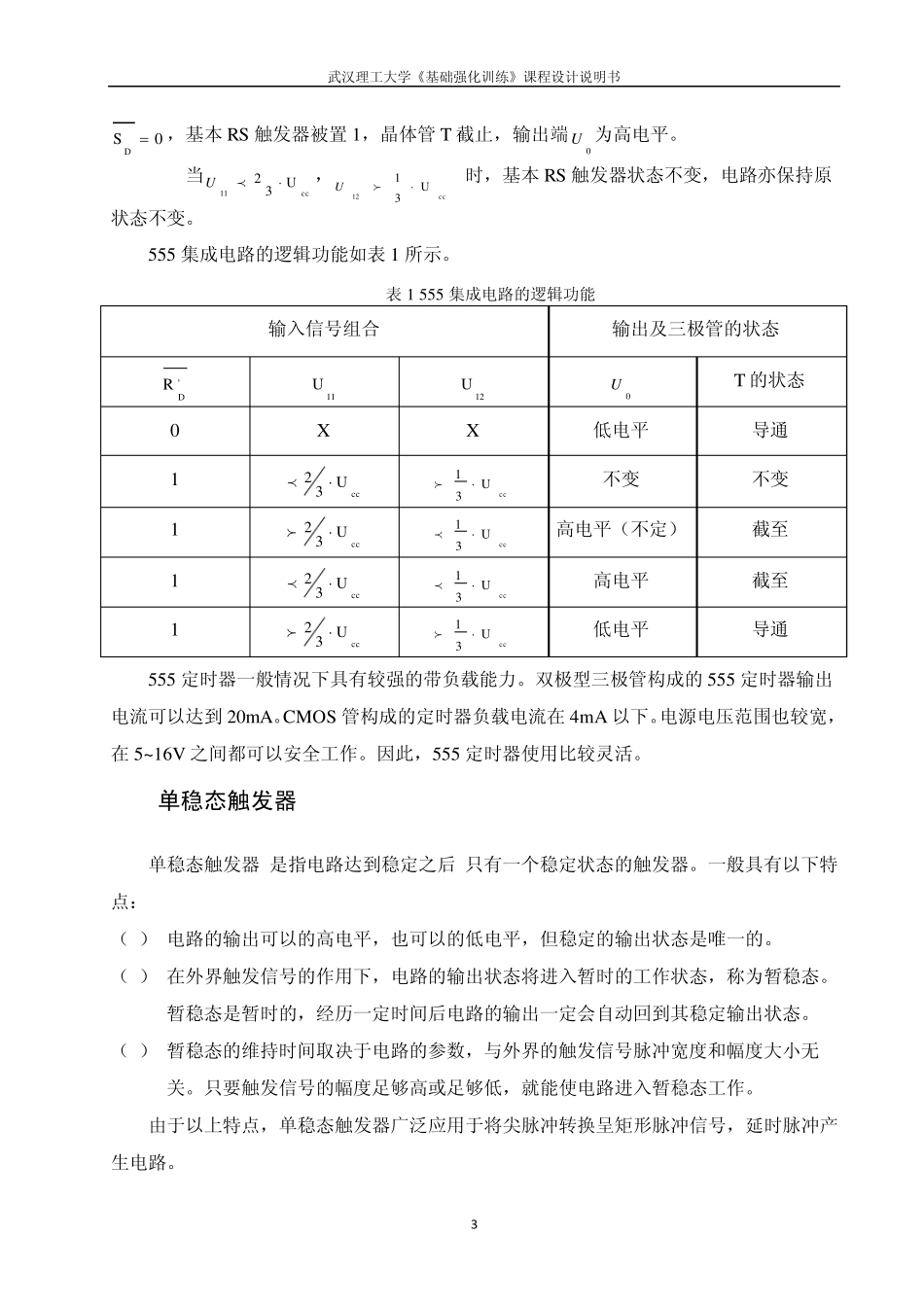

555单稳态占空比可调触发器_第3页
3/11
武汉理工大学《基础强化训练》课程设计说明书 1 1 Protu es 简介 Protu es 软件是一个EDA 工具软件。它具有EDA 工具软件的仿真功能,还能仿真单片机及外围器件。 Protu es 具有四大功能模块:(1)智能原理图设计(ISIS);(2)完善的电路仿真功能(Prospice);(3)独特的单片机协同仿真功能(VSM);(4)实用的PCB 设计平台。这就保证protu es 的强大功能。 Protu es 软件具有原理布图,PCB 自动或人工布线等功能。Protu es 可提供仿真数字和模拟,交流和直流等多种元器件,仿真仪表资源:其中包括示波器,逻辑分析仪,信号发生器。它是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台,其处理器模型支持 8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430 等 武汉理工大学《基础强化训练》课程设计说明书 2 2 555 定时器 2.1 555 定时器原理 555 集成电路是由集成运算放大器组成的单门限电压比较器,基本RS 触发器及工作于开关状态的双极型三极管集成一起的电路模块。 555 定时器内部结构如图1.1 所示。它由三个阻值为5kΩ 的电阻组成的分压器、两个 图2 .1 555定时器内部结构 555 定时器电路的工作原理: 电压比较器C1 和C2、基本RS 触发器、放电晶体管T、与非门和反相器组成。 分压器为两个电压比较器C1、C2 提供参考电压。如5 端悬空,则比较器C1 的参考电压为ccU32,加在同相端;C2 的参考电压为ccU31 ,加在反相端。 ’DR 是复位输入端。当0RD ’时,基本RS 触发器被置 0,晶体管T 导通,输出端u0 为低电平。正常工作时,1RD ’。 11U和12U分别为6 端和2 端的输入电压。当 cc11U32U,cc12U31 U 时, C1 输出为低电平,C2 输出为高电平,即0RD ,1SD ,基本RS 触发器被置 0,晶体管T 导通,输出端0U 为低电平。 当cc11U32U,cc12U31 U时,C1 输出为高电平,C2 输出为低电平,1RD ,武汉理工大学《基础强化训练》课程设计说明书 3 0SD ,基本RS 触发器被置1,晶体管T 截止,输出端0U 为高电平。 当cc11U32U,cc12U31U 时,基本RS 触发器状态不变,电路亦保持原状态不变。 555 集成电路的逻辑功能如表1 所示。 表1 555 集成电路的逻辑功能 输入信号组合 输出及三极管的状态 ’DR 11U 12U 0U T 的状态 0 X X 低电平 导通 1 ccU...
