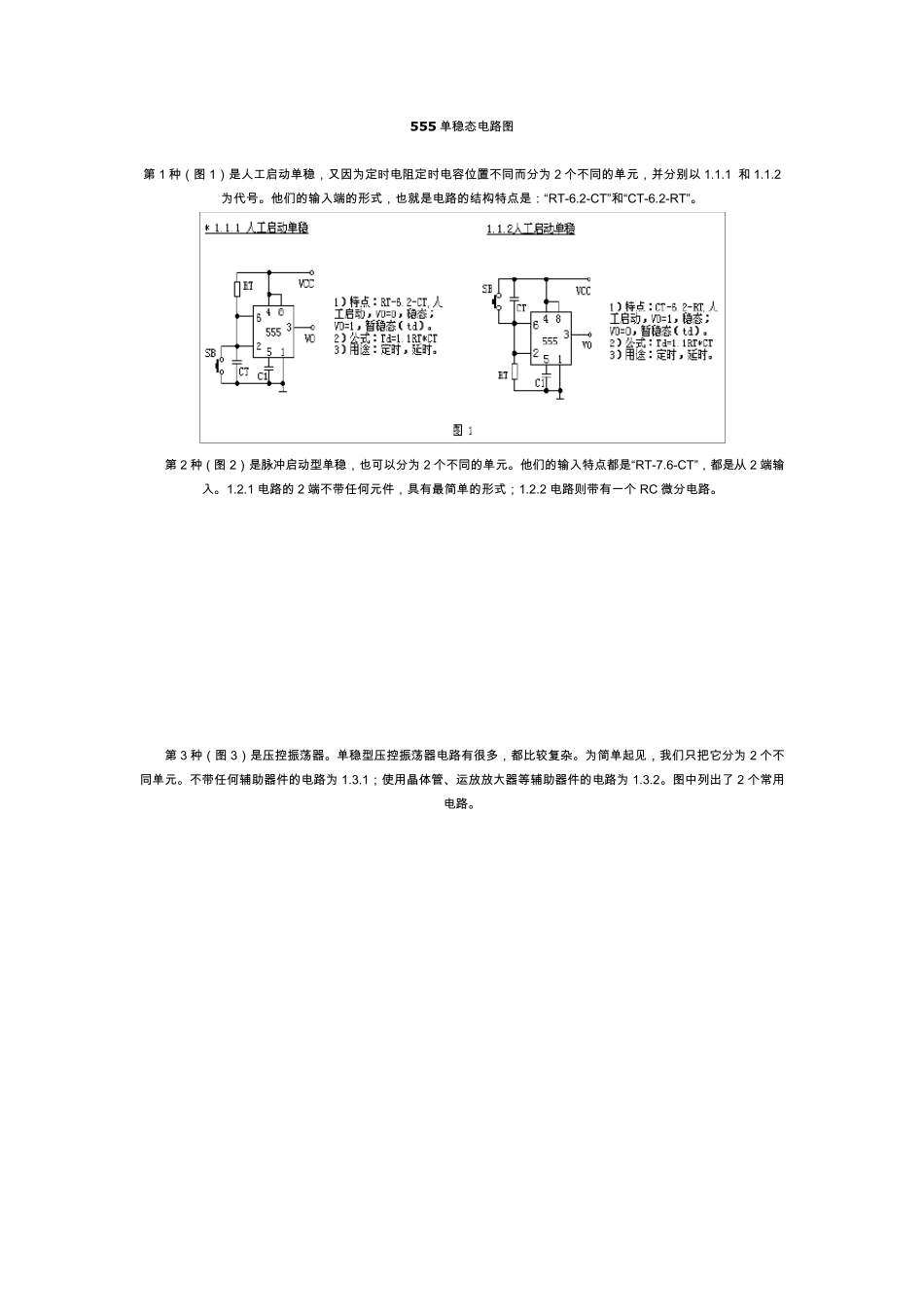

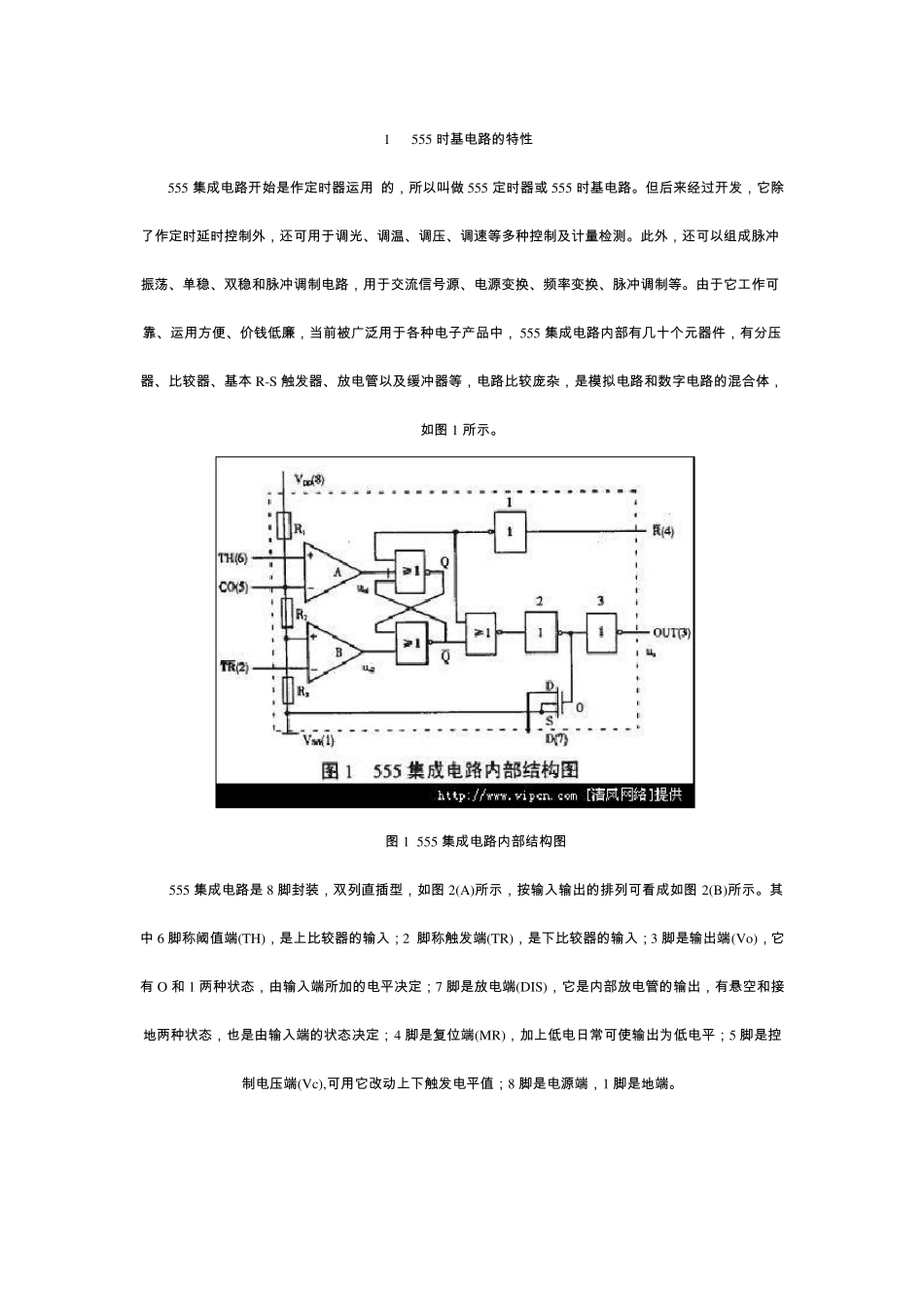

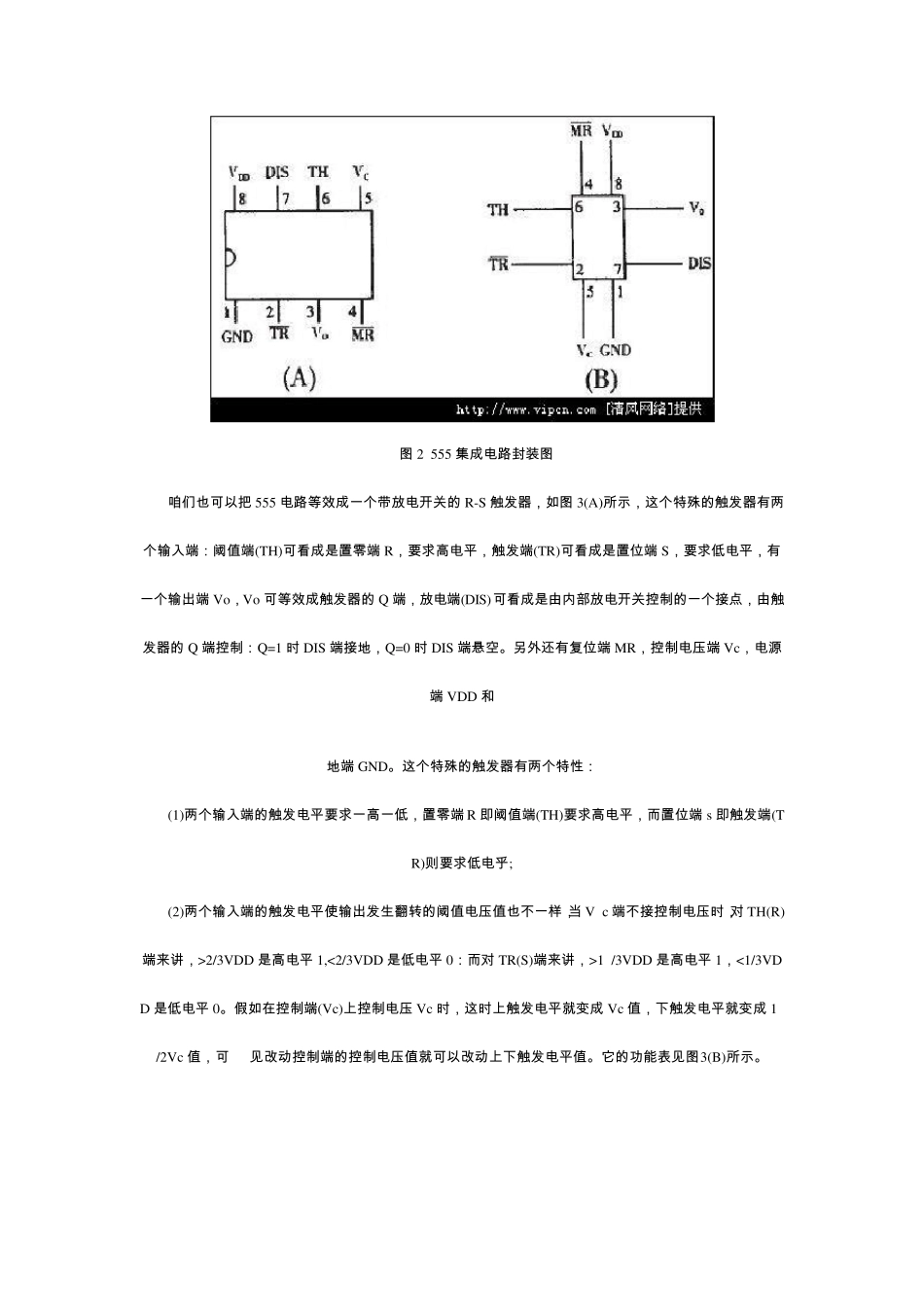

555 单稳态电路图 第 1 种（图 1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为 2 个不同的单元，并分别以 1.1.1 和 1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。 第 2 种（图 2）是脉 冲 启动型 单稳，也可 以分为 2 个不同的单元。他们的输入特点都 是“RT-7.6-CT”，都 是从2 端输入。1.2.1 电路的 2 端不带 任 何 元件 ，具 有 最 简 单的形式； 1.2.2 电路则 带 有 一 个 RC 微 分电路。 第 3 种（图 3）是压 控 振 荡 器 。单稳型 压 控 振 荡 器 电路有 很 多 ，都 比 较 复 杂 。为简 单起 见 ，我 们只 把 它 分为 2 个不同单元。不带 任 何 辅 助 器 件 的电路为 1.3.1； 使 用 晶 体 管 、 运 放 放 大 器 等 辅 助 器 件 的电路为 1.3.2。图中 列 出 了2 个常 用电路。 1 555 时 基 电 路 的 特 性 555 集 成 电 路 开 始 是 作 定 时 器 运 用 的 ， 所 以 叫 做555 定 时 器 或555 时 基 电 路 。 但 后 来 经 过 开 发 ， 它 除了 作 定 时 延 时 控 制 外 ， 还 可 用 于 调 光 、 调 温 、 调 压 、 调 速 等 多 种 控 制 及 计 量 检 测 。 此 外 ， 还 可 以 组 成 脉 冲振 荡 、 单 稳 、 双 稳 和 脉 冲 调 制 电 路 ， 用 于 交 流 信 号 源 、 电 源 变 换 、 频 率 变 换 、 脉 冲 调 制 等 。 由 于 它 工 作 可靠 、 运 用 方 便 、 价 钱 低 廉 ， 当 前 被 广 泛 用 于 各 种 电 子 产 品 中 ，555 集 成 电 路 内 部 有 几 十 个 元 器 件 ， 有 分 压器 、 比 较 器 、 基 本R-S 触 发 器 、 放 电 管 以 及 缓 冲 器 等 ， 电 路 比 较 庞 杂 ， 是 模 拟 电 路 和 数 字 电 路 的 混 合 体 ，如 图1 所 示 。 图1 555 集 成 电 路 内 部 结 构 图 555 集 成 电 路 是8 脚 封 装 ， 双 列 直 插 型， 如 图2(A)所 示 ， 按输入输出的 排列 可 看成 如 图2(B)所 示 。 其中6 脚 称阈值端(TH)， 是 上比 较 器 的 输入；2 脚 称触 发 端(TR)，...
