555定时器试验报告

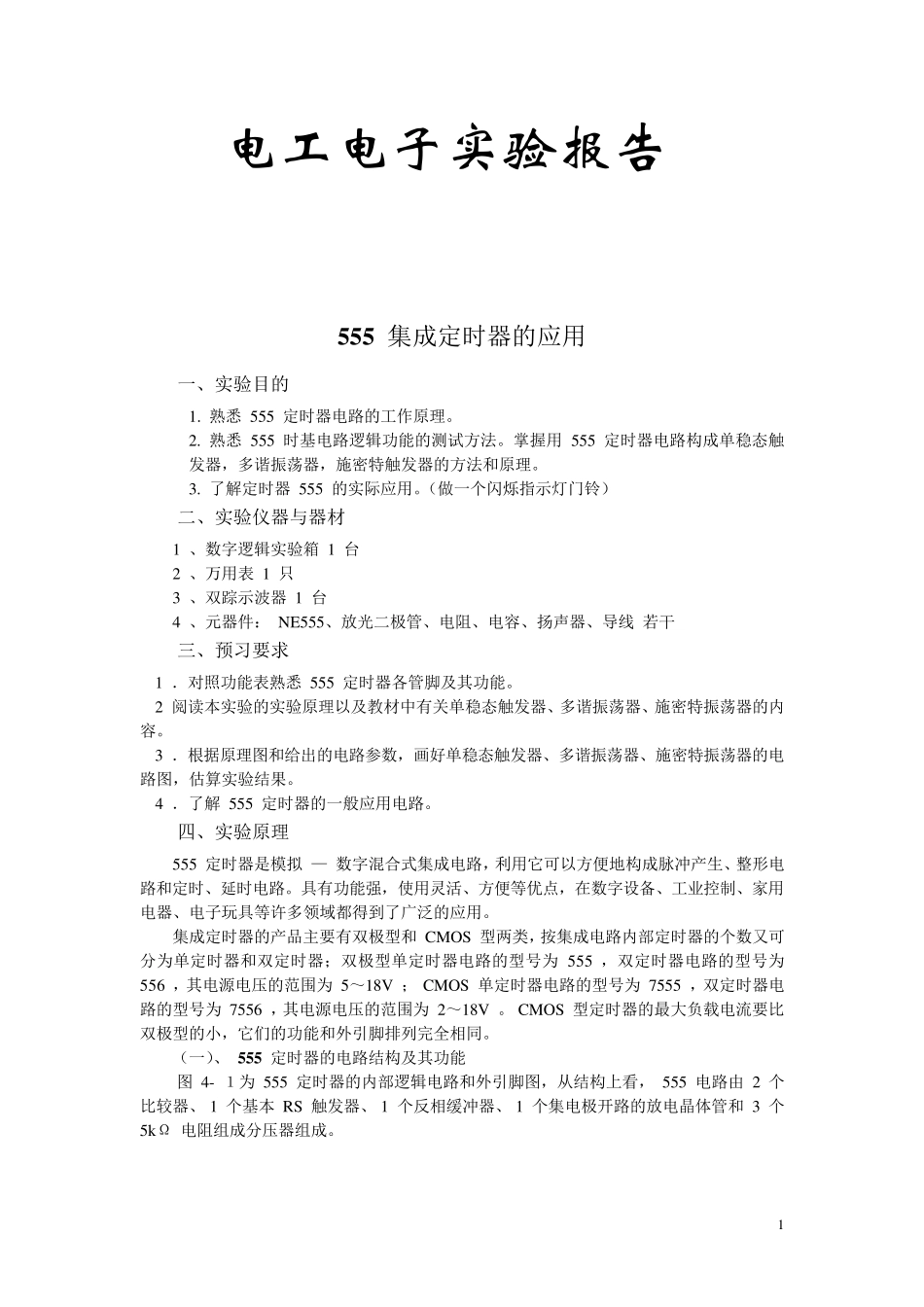

555定时器试验报告_第1页
1/10

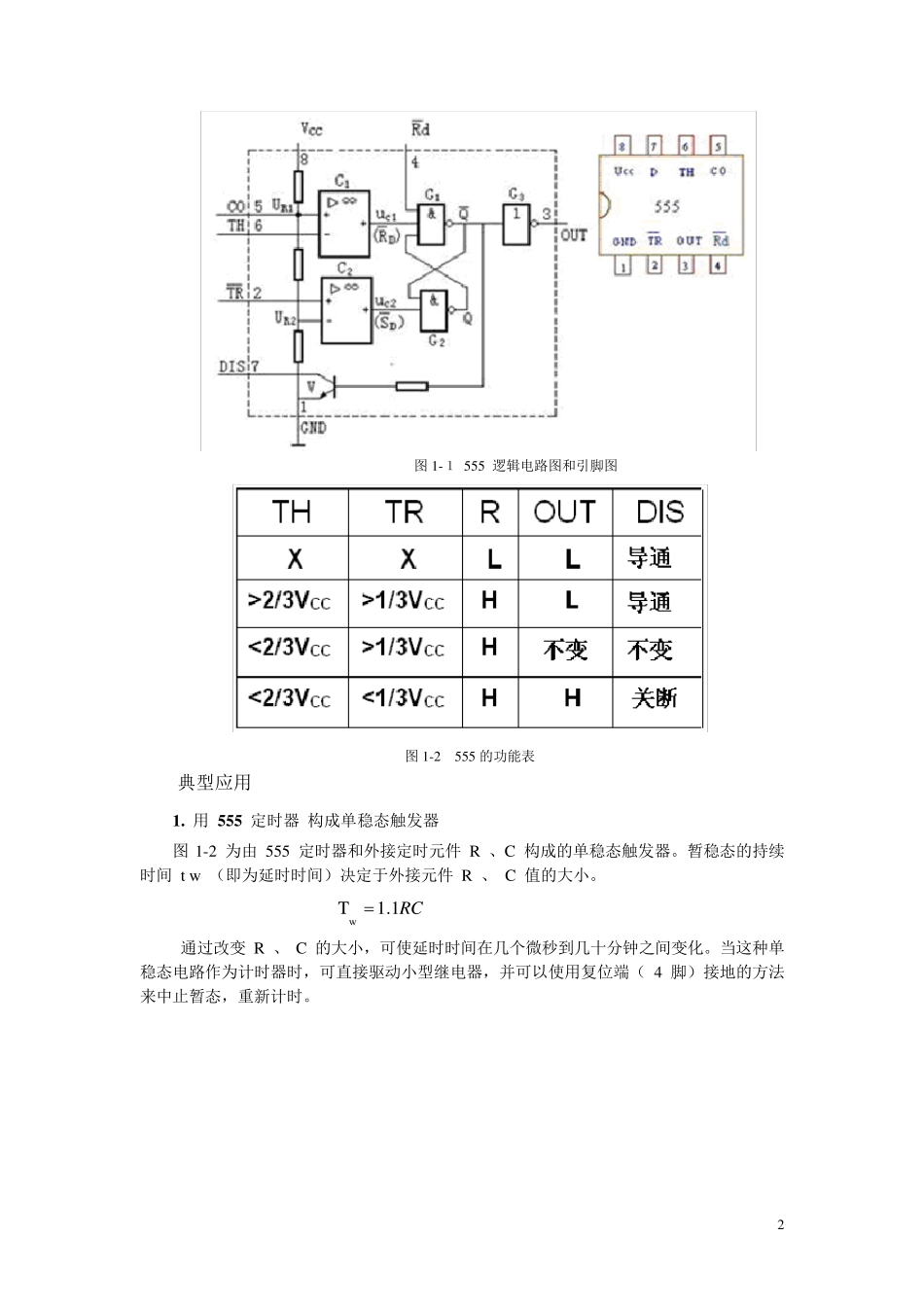

555定时器试验报告_第2页
2/10

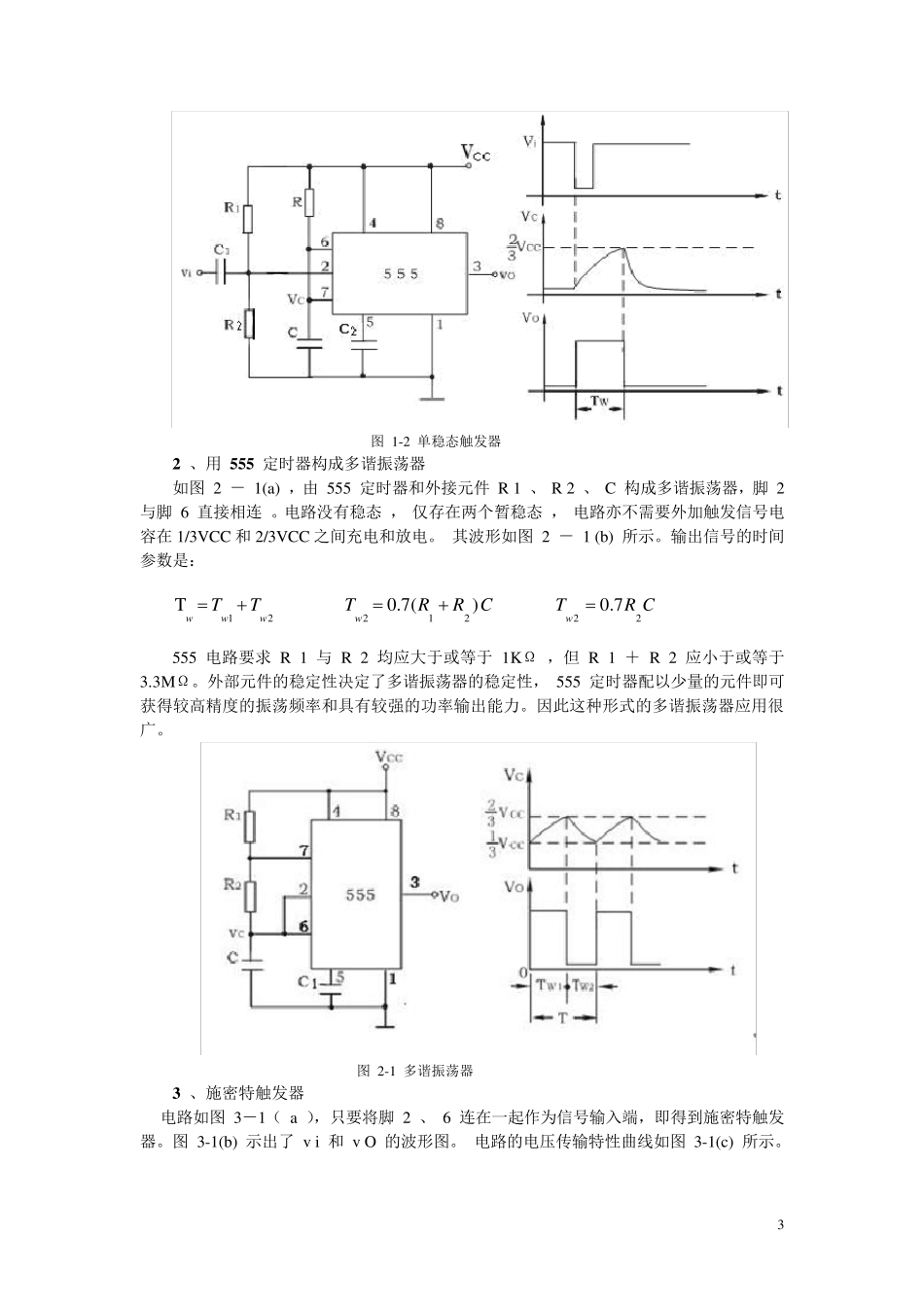

555定时器试验报告_第3页
3/10
1 电 工 电 子 实 验 报 告 5 5 5 集成定时器的应用 一、实验目的 1. 熟悉 555 定时器电路的工作原理。 2. 熟悉 555 时基电路逻辑功能的测试方法。掌握用 555 定时器电路构成单稳态触发器,多谐振荡器,施密特触发器的方法和原理。 3. 了解定时器 555 的实际应用。(做一个闪烁指示灯门铃) 二、实验仪器与器材 1 、数字逻辑实验箱 1 台 2 、万用表 1 只 3 、双踪示波器 1 台 4 、元器件: NE555、放光二极管、电阻、电容、扬声器、导线 若干 三、预习要求 1 .对照功能表熟悉 555 定时器各管脚及其功能。 2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的内容。 3 .根据原理图和给出的电路参数,画好单稳态触发器、多谐振荡器、施密特振荡器的电路图,估算实验结果。 4 .了解 555 定时器的一般应用电路。 四、实验原理 555 定时器是模拟 — 数字混合式集成电路,利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。具有功能强,使用灵活、方便等优点,在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。 集成定时器的产品主要有双极型和 CMOS 型两类,按集成电路内部定时器的个数又可分为单定时器和双定时器;双极型单定时器电路的型号为 555 ,双定时器电路的型号为 556 ,其电源电压的范围为 5~18V ; CMOS 单定时器电路的型号为 7555 ,双定时器电路的型号为 7556 ,其电源电压的范围为 2~18V 。 CMOS 型定时器的最大负载电流要比双极型的小,它们的功能和外引脚排列完全相同。 (一)、 5 5 5 定时器的电路结构及其功能 图 4- 1为 555 定时器的内部逻辑电路和外引脚图,从结构上看, 555 电路由 2 个比较器、 1 个基本 RS 触发器、 1 个反相缓冲器、 1 个集电极开路的放电晶体管和 3 个 5kΩ 电阻组成分压器组成。 2 图1-1 555 逻辑电路图和引脚图 图1-2 555 的功能表 典型应用 1 . 用 5 5 5 定时器 构成单稳态触发器 图1-2 为由 555 定时器和外接定时元件 R 、C 构成的单稳态触发器。暂稳态的持续时间 t w (即为延时时间)决定于外接元件 R 、 C 值的大小。 RC1.1Tw  通过改变 R 、 C 的大小,可使延时时间在几个微秒到几十分钟之间变化。当这种单稳态电路作为计时器时,可直接驱动小型继电器,并可以使用复位端(...
