555集成电路

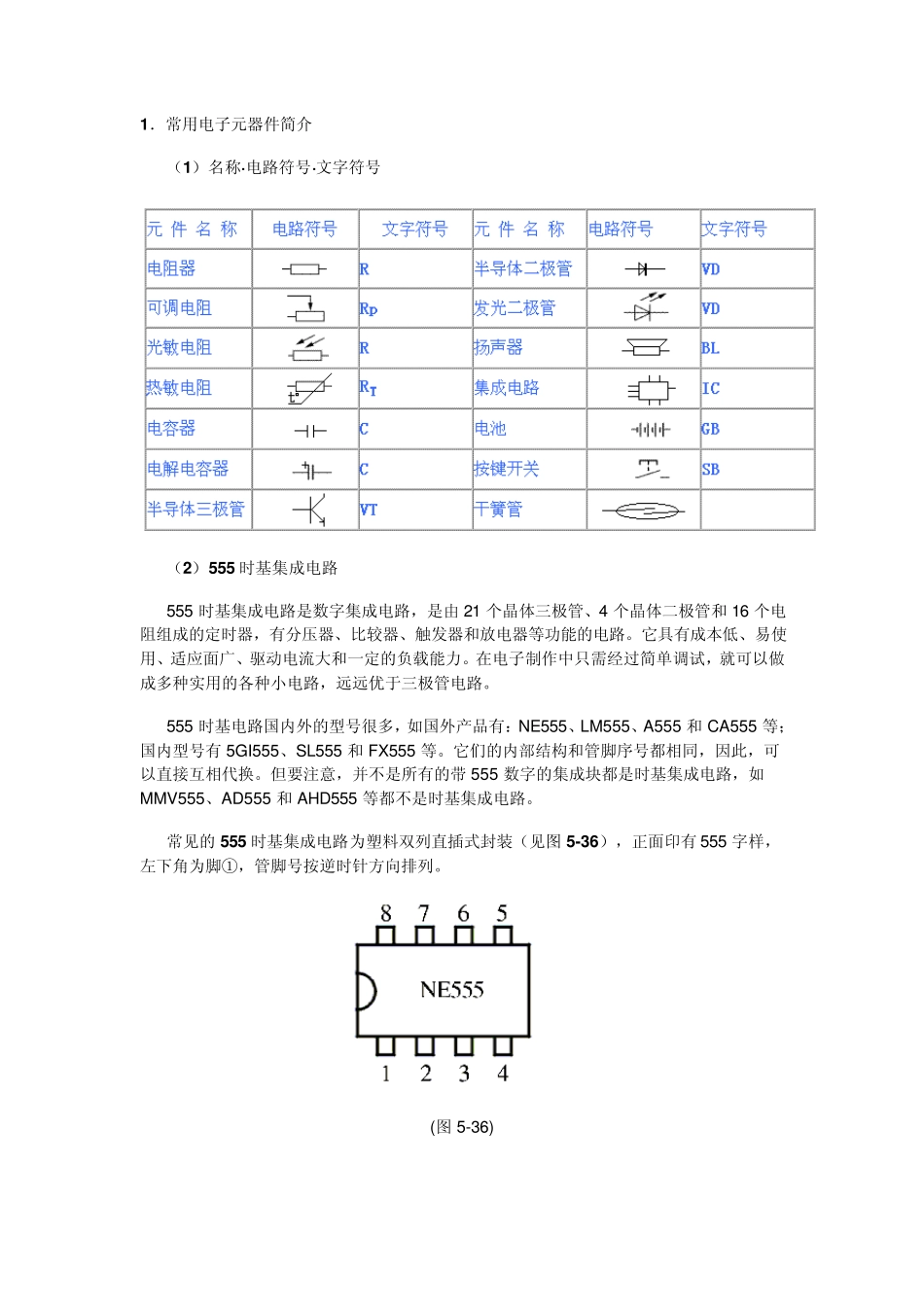

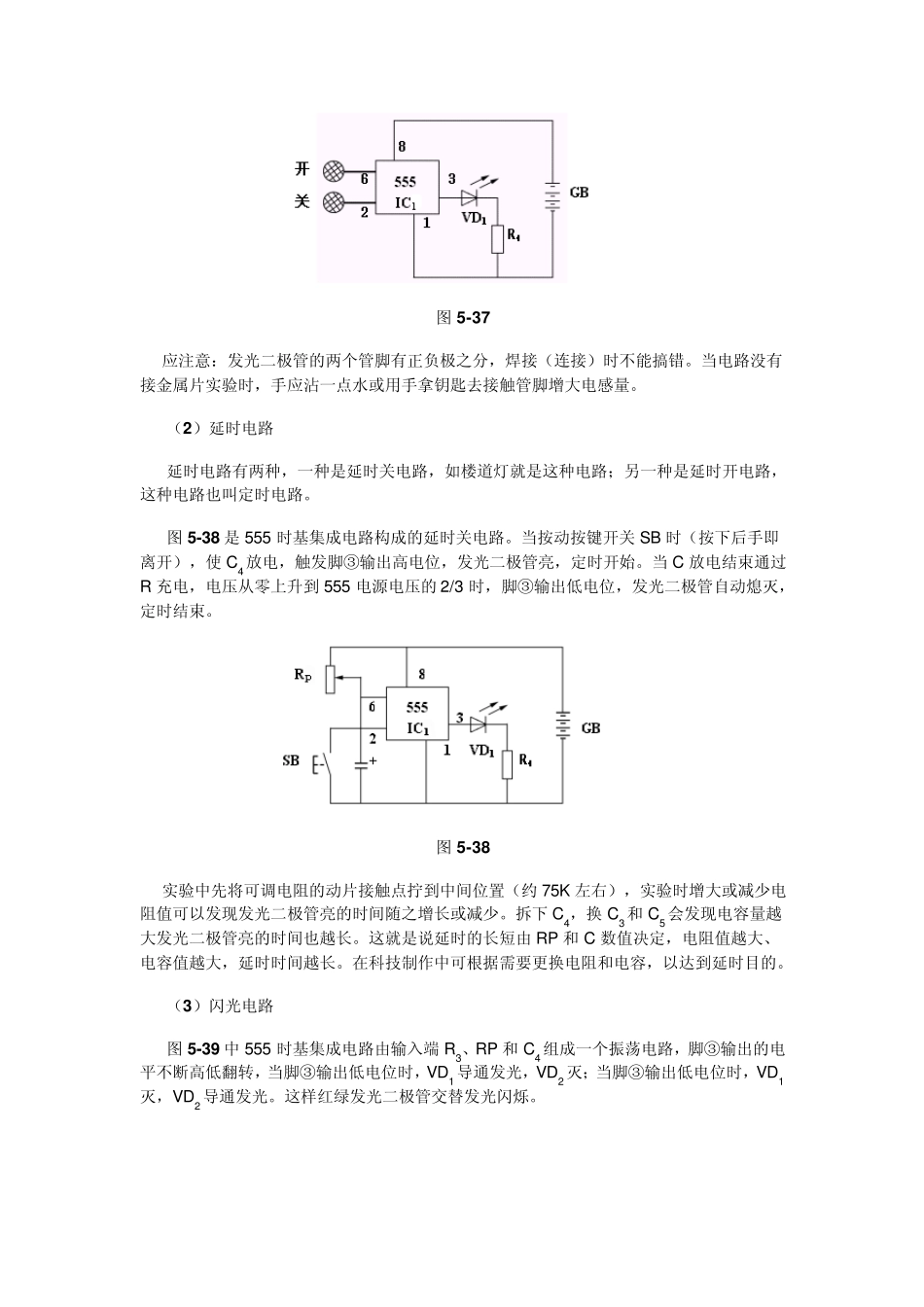

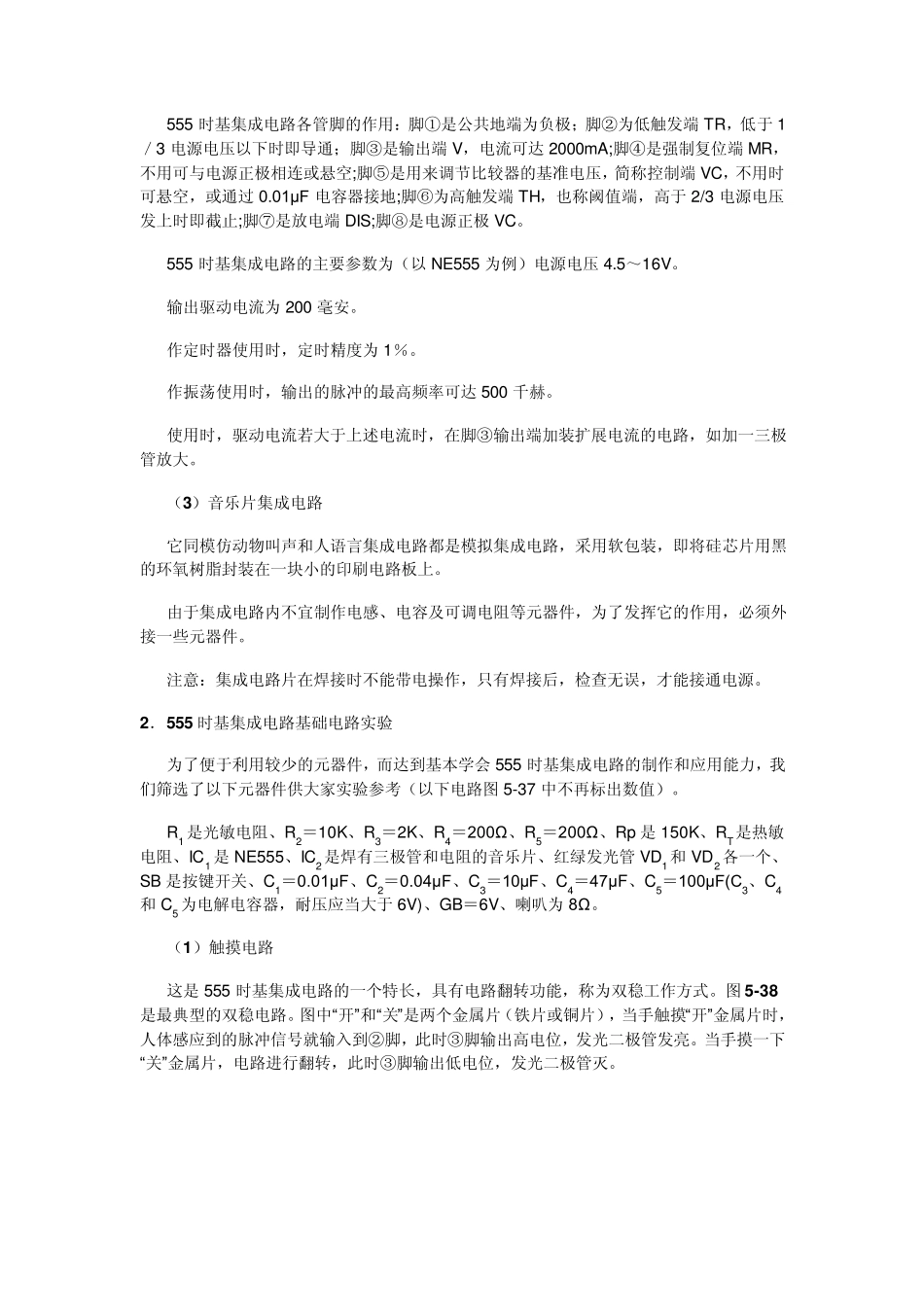

1．常用电子元器件简介 （1）名称·电路符号·文字符号 （2）555 时基集成电路 555 时基集成电路是数字集成电路，是由 21 个晶体三极管、4 个晶体二极管和 16 个电阻组成的定时器，有分压器、比较器、触发器和放电器等功能的电路。它具有成本低、易使用、适应面广、驱动电流大和一定的负载能力。在电子制作中只需经过简单调试，就可以做成多种实用的各种小电路，远远优于三极管电路。 555 时基电路国内外的型号很多，如国外产品有：NE555、LM555、A555 和 CA555 等；国内型号有 5GI555、SL555 和 FX555 等。它们的内部结构和管脚序号都相同，因此，可以直接互相代换。但要注意，并不是所有的带 555 数字的集成块都是时基集成电路，如MMV555、AD555 和 AHD555 等都不是时基集成电路。 常见的 555 时基集成电路为塑料双列直插式封装（见图5-36），正面印有 555 字样，左下角为脚①，管脚号按逆时针方向排列。 (图5-36) 555 时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端 TR，低于 1／3 电源电压以下时即导通；脚③是输出端 V，电流可达 2000mA;脚④是强制复位端 MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端 VC，不用时可悬空，或通过 0.01μF 电容器接地;脚⑥为高触发端 TH，也称阈值端，高于 2/3 电源电压发上时即截止;脚⑦是放电端 DIS;脚⑧是电源正极 VC。 555 时基集成电路的主要参数为（以 NE555 为例）电源电压 4.5～16V。 输出驱动电流为 200 毫安。 作定时器使用时，定时精度为 1％。 作振荡使用时，输出的脉冲的最高频率可达 500 千赫。 使用时，驱动电流若大于上述电流时，在脚③输出端加装扩展电流的电路，如加一三极管放大。 （3 ）音乐片集成电路 它同模仿动物叫声和人语言集成电路都是模拟集成电路，采用软包装，即将硅芯片用黑的环氧树脂封装在一块小的印刷电路板上。 由于集成电路内不宜制作电感、电容及可调电阻等元器件，为了发挥它的作用，必须外接一些元器件。 注意：集成电路片在焊接时不能带电操作，只有焊接后，检查无误，才能接通电源。 2 ．5 5 5 时基集成电路基础电路实验 为了便于利用较少的元器件，而达到基本学会 555 时基集成电路的制作和应用能力，我们筛选了以下元器件供大家实验参考（以下电路图 5-37 中不再标出数值）。 R1是光敏电阻、R2＝10K、R3＝2K、R4＝200Ω、R5＝200Ω...
